Vývojová doska ESP32 + 0.96″ OLED display

Popis

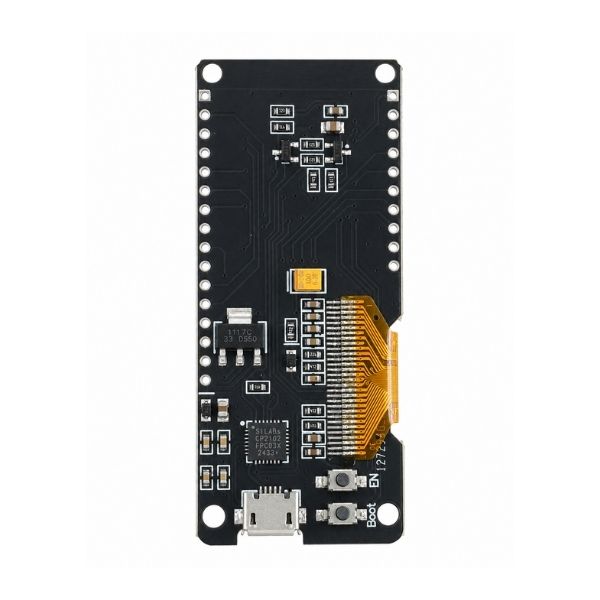

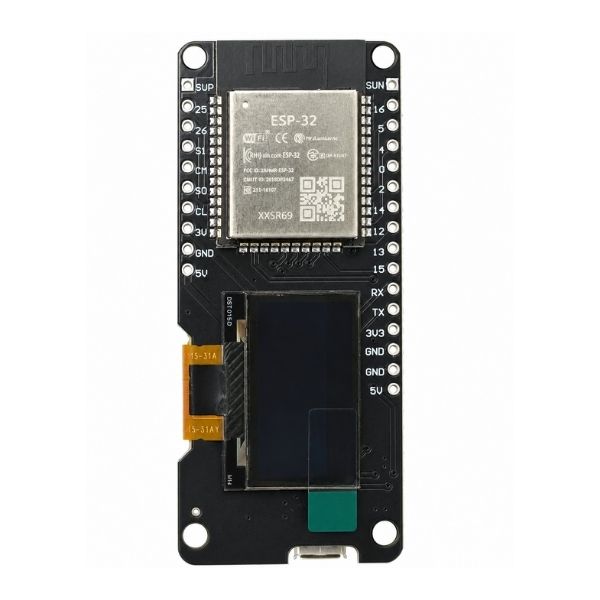

Vďaka čipu ESP32, ktorý ponúka zabudovaný bluetooth aj WiFi je vypracovanie Internetu vecí (IoT) veľmi jednoduché a nenáročné. Na module sa nachádza mikroprocesor ESP32, regulátor napätia, anténa, filtre a 0.96 palcový OLED displej.

Čip ponúka pripojenie ako Master aj Slave alebo môže byť aj samostatným prvkom vďaka SPI/SDIO, I2C a UART rozhraniam. Na modul je možné pripojiť aj ďalšie periférie vďaka vstupno/výstupným pinom, ako napríklad senzory, RTC moduly alebo sloty pre SD kartu. Modul má až 32 I/O pinov, každý z nich podporuje PWM moduláciu. Čip je možné programovať aj prostredníctvom prostredia Arduino IDE po doinštalovaní potrebných knižníc.

Na samotnej doske sa nachádza OLED display s rozmermi 0.96 palca a rozlíšením 128×64 pixelov bielej farby. Môžete ho ovládať pomocou D1 a D2 pinov čipu ESP32. Programovanie a napájanie čipu je možné vďaka micro USB konektoru, procesor je možné ovládať aj pomocou AT príkazov.

Špecifikácie:
Operačné napätie: 2.2V – 3.6V
32 GPIO, ADC(16), SPI(2), I2C(1), UART(1), PWM(32), SDIO(50 MHz)
520 KB SRAM
16 MB Flash
802.11BGN HT40 WiFi (-98 dBm minimálna senzitivita)
Maximálny data rate: 150 Mbps
OLED: 0.96″ biela farba
Rozmery: 29.22 mm x 98.58 mm x 17.22 mm

Linky:
Datasheet: https://espressif.com/en/products/hardware/esp32/overview
Resources: https://espressif.com/en/products/hardware/esp32/resources
Tutorial: http://docs.platformio.org/en/latest/platforms/espressif32.html
Tutorial2: https://www.instructables.com/id/ESP32-With-Integrated-OLED-WEMOSLolin-Getting-Star/

Arduino inštalácia:
https://github.com/espressif/arduino-esp32
