Popis
AC-DC spínaný zdroj Hi-Link 2W je kompaktný napájací modul určený na prevod sieťového napätia 100 – 240 V AC na stabilizované jednosmerné napätie. Vďaka malým rozmerom je vhodný na zabudovanie do elektronických zariadení, riadiacich modulov, senzorových jednotiek alebo menších automatizačných projektov.

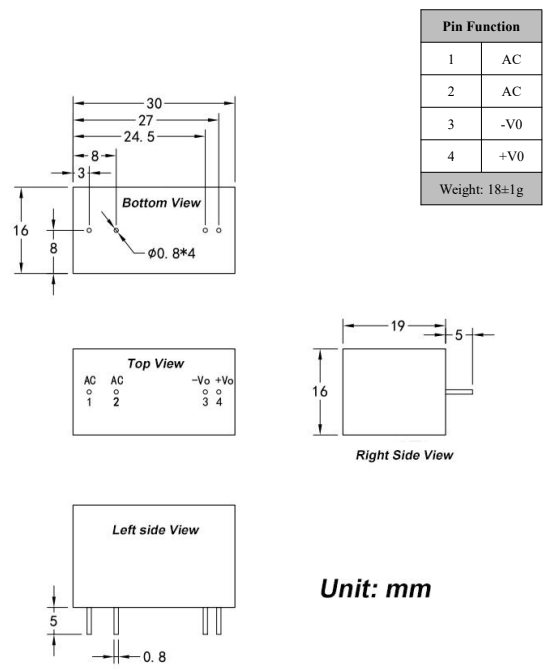

Modul má vstupné piny označené ako AC a výstupné piny -Vo a +Vo. Ide o hotový zalievaný napájací modul, ktorý zjednodušuje návrh zariadení napájaných zo siete.
Pri výbere variantu je potrebné zvoliť výstupné napätie podľa napájaného zariadenia.
Hlavné vlastnosti
- Vstupné napätie 100 – 240 V AC
- Výstupný výkon 2 W
- Stabilizované DC výstupné napätie
- Zalievané prevedenie modulu
- Jednoduché pripojenie cez piny
- Vhodný na zabudovanie do elektronických zariadení
Technické špecifikácie
| Typ produktu | AC-DC spínaný zdroj |
| Výrobca | Hi-Link |
| Výkon | 2 W |
| Vstupné napätie | 100 – 240 V AC |
| Vstupný prúd | 0,2 A |
| Frekvencia siete | 50 – 60 Hz |
| Pripojenie | Piny do DPS |
| Vstupné piny | AC / AC |
| Výstupné piny | -Vo / +Vo |
Varianty
| Variant | Model | Výstupné napätie | Výstupný prúd |
| 5 V | HLK-2M05 | 5 V DC | 0,4 A |
| 9 V | HLK-2M09 | 9 V DC | 0,23 A |
| 12 V | HLK-2M12 | 12 V DC | 0,17 A |
| 24 V | HLK-2M24 | 24 V DC | 0,083 A |
Použitie
- napájanie menších elektronických zariadení
- IoT a smart home moduly
- senzorové jednotky
- riadiace a automatizačné obvody
- zabudované napájanie v DPS
- náhrada malého externého adaptéra v uzavretom zariadení
Dokumentácia
Datasheet k sérii Hi-Link HLK-2M 2W nájdete tu: HLK 2W series power module datasheet
