ADLER ADIN Priemyselný zdroj na DIN 12 / 24 V

7.70€ – 28.75€

Priemyselný zdroj 12/24 V DC na DIN IP20, ochrany OCP/SCP/OVP/OTP
Vymazať

Prosím, vyberte variant produktu vyššie.

Skladom viac typov

Pridať medzi obľúbené
Viac informácií
Katalógové číslo: - Kategória: Značka:

Popis

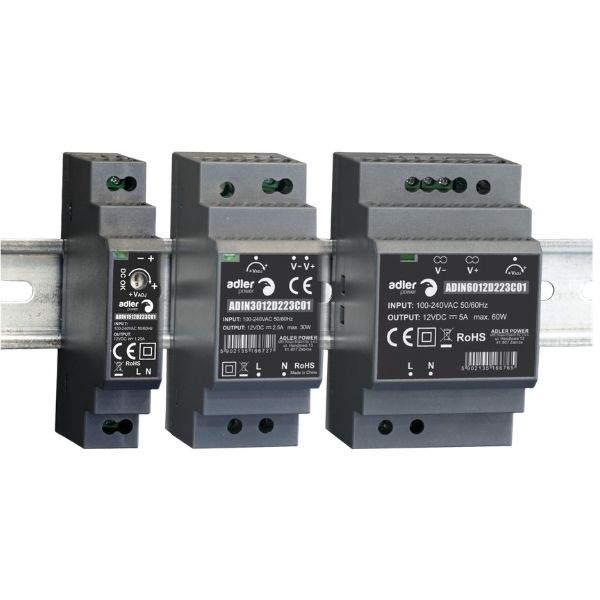

ADLER ADIN je séria priemyselných spínaných napájacích zdrojov určených na montáž na štandardnú DIN lištu TS-35. Zdroje poskytujú stabilné výstupné napätie 12 V alebo 24 V DC a sú dostupné vo výkonoch od 15 W do 150 W.

Vďaka montáži na DIN lištu sú vhodné najmä do elektrických rozvádzačov, automatizačných systémov, riadiacich panelov, zabezpečovacích systémov a ďalších aplikácií, kde je potrebné spoľahlivé DC napájanie. Zdroje využívajú pasívne chladenie a sú vybavené ochranami proti skratu, preťaženiu, prepätiu a prehriatiu.

Hlavné vlastnosti

  • výstupné napätie 12 V alebo 24 V DC,
  • výkony 15 W, 30 W, 60 W, 100 W a 150 W,
  • montáž na DIN lištu TS-35,
  • univerzálny rozsah vstupného AC napätia,
  • pasívne chladenie bez ventilátora,
  • ochranná trieda II,
  • krytie IP20,
  • ochrany proti skratu, preťaženiu, prepätiu a prehriatiu.

Parametre variantov

Varianty 12 V

Parameter ADIN1512 ADIN3012 ADIN6012 ADIN10012 ADIN15012
Výstupné napätie 12 V DC 12 V DC 12 V DC 12 V DC 12 V DC
Menovitý prúd 1,25 A 2,5 A 5 A 8,3 A 12,5 A
Výkon 15 W 30 W 60 W 100 W 150 W
Rozmery (Š × V × H) 18 × 92,5 × 58,5 mm 34,5 × 92,5 × 58,5 mm 52 × 92,5 × 58,5 mm 70 × 92,5 × 58,5 mm 105 × 92,5 × 58,5 mm
Pracovná teplota -20 až +60 °C -20 až +60 °C -20 až +60 °C -20 až +50 °C -20 až +50 °C
Izolačná pevnosť IN/OUT 1500 V AC 1500 V AC 1500 V AC 3000 V AC 3000 V AC
Dokumentácia EN EN EN EN EN

Varianty 24 V

Parameter ADIN1524 ADIN3024 ADIN6024 ADIN10024 ADIN15024
Výstupné napätie 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC
Menovitý prúd 0,63 A 1,25 A 2,5 A 4,17 A 6,25 A
Výkon 15 W 30 W 60 W 100 W 150 W
Rozmery (Š × V × H) 18 × 92,5 × 58,5 mm 34,5 × 92,5 × 58,5 mm 52 × 92,5 × 58,5 mm 70 × 92,5 × 58,5 mm 105 × 92,5 × 58,5 mm
Pracovná teplota -20 až +60 °C -20 až +60 °C -20 až +60 °C -20 až +50 °C -20 až +50 °C
Izolačná pevnosť IN/OUT 1500 V AC 1500 V AC 1500 V AC 3000 V AC 3000 V AC
Dokumentácia EN EN EN EN EN

Spoločné technické parametre

Výrobca ADLER
Séria ADIN
Typ priemyselný spínaný napájací zdroj
Vstupné napätie univerzálny rozsah AC
Montáž DIN lišta TS-35
Chladenie pasívne, prirodzeným prúdením vzduchu
Trieda ochrany II
Krytie IP20
PFC nie
Stmievanie nie
Programovateľný výstup nie
Teplota skladovania -40 až +70 °C
Ochrany proti skratu, preťaženiu / nadprúdu, prepätiu a prehriatiu

Montáž na DIN lištu

Zdroje série ADIN sú určené na montáž na štandardnú 35 mm DIN lištu TS-35. Jednotlivé výkonové varianty sa líšia šírkou puzdra, takže pri návrhu rozvádzača je vhodné zohľadniť rozmery vybraného zdroja.

Pasívne chladenie

Zdroje využívajú prirodzené prúdenie vzduchu bez ventilátora. Pri montáži je preto potrebné zabezpečiť dostatočné odvetranie rozvádzača a dodržať prevádzkové podmienky príslušného variantu.

Použitie

  • elektrické rozvádzače a riadiace panely,
  • priemyselná a domáca automatizácia,
  • PLC a riadiace systémy,
  • napájanie senzorov, relé a akčných členov,
  • zabezpečovacie a monitorovacie systémy,
  • Smart Home inštalácie,
  • ďalšie zariadenia s napájaním 12 V alebo 24 V DC.

Upozornenie: Pri výbere zdroja skontrolujte požadované výstupné napätie a maximálny odber napájaného zariadenia. Odporúčame zvoliť zdroj s primeranou výkonovou rezervou. Zdroje majú krytie IP20 a sú určené na montáž do vhodného rozvádzača alebo krytu v suchom prostredí.

Ďalšie informácie

Hmotnosť -
Napätie

12V, 24V
Výkon

150W, 15W, 30W, 60W, 100W

Časté otázky

Ako vybrať správny variant zdroja?

Najskôr zvoľte výstupné napätie podľa napájaného zariadenia – 12 V alebo 24 V DC. Následne vyberte výkon podľa jeho maximálneho odberu. Odporúčame ponechať aj primeranú výkonovú rezervu.

Aké výkonové varianty sú dostupné?

Séria ADLER ADIN je dostupná vo výkonoch 15 W, 30 W, 60 W, 100 W a 150 W, pričom jednotlivé výkony sú dostupné pre 12 V aj 24 V.

Môžem zariadenie s menším odberom pripojiť k výkonnejšiemu zdroju?

Áno. Ak sa zhoduje výstupné napätie, vyšší maximálny prúd zdroja nepredstavuje problém. Zariadenie si odoberá iba taký prúd, aký potrebuje.

Môžem použiť 24 V zdroj pre zariadenie určené na 12 V?

Nie. Výstupné napätie zdroja musí zodpovedať požadovanému napätiu zariadenia. Pripojenie 24 V k zariadeniu určenému na 12 V ho môže poškodiť.

Na akú DIN lištu je zdroj určený?

Zdroj je určený na montáž na štandardnú 35 mm DIN lištu typu TS-35, používanú v elektrických rozvádzačoch a riadiacich skriniach.

Líšia sa jednotlivé výkonové varianty rozmermi?

Áno. So zvyšujúcim sa výkonom rastie najmä šírka zdroja. Pri návrhu rozvádzača preto odporúčame skontrolovať rozmery konkrétneho variantu uvedené v tabuľke technických parametrov.

Môžem zdroj pripojiť priamo na sieť 230 V?

Áno. Zdroje série ADIN podporujú univerzálny rozsah vstupného AC napätia a sú vhodné na napájanie z bežnej elektrickej siete 230 V.

Potrebuje zdroj ventilátor?

Nie. Zdroje ADIN využívajú pasívne chladenie prirodzeným prúdením vzduchu. Pri montáži je však potrebné zabezpečiť dostatočné odvetranie rozvádzača.

Akými ochranami je zdroj vybavený?

Zdroj obsahuje ochrany proti skratu, preťaženiu alebo nadprúdu, prepätiu a prehriatiu.

Je zdroj vhodný na nepretržitú prevádzku?

Áno, pri použití v rámci menovitých parametrov a pri dodržaní prevádzkových podmienok. Pri dlhodobej záťaži odporúčame ponechať výkonovú rezervu a zabezpečiť dostatočné odvetranie.

Je zdroj vhodný na napájanie LED pásov?

Áno, ak LED pás používa rovnaké napätie ako zvolený zdroj a jeho celkový príkon neprekračuje dostupný výkon zdroja. Pri LED osvetlení odporúčame ponechať primeranú výkonovú rezervu.

Je výstupné napätie nastaviteľné?

Nie. Ide o zdroje s pevným výstupným napätím podľa zvoleného variantu – 12 V alebo 24 V DC.

Je zdroj vhodný na vonkajšie použitie?

Nie na priame vonkajšie použitie. Zdroj má krytie IP20 a je určený na montáž do vhodného elektrického rozvádzača alebo krytu v suchom prostredí.

Aký variant potrebujem pre zariadenie 24 V / 3 A?

Zariadenie s napájaním 24 V a odberom 3 A potrebuje minimálne 72 W. Z dostupných variantov je preto potrebné zvoliť výkonnejší 24 V zdroj, napríklad 100 W, ktorý poskytuje dostatočnú prúdovú rezervu.

Čo mám pred objednaním skontrolovať?

Skontrolujte požadované výstupné napätie zariadenia, jeho maximálny prúd alebo príkon a dostupný priestor v rozvádzači. Zdroj odporúčame vybrať s primeranou výkonovou rezervou.
