Popis
AG TermoPasty Easy Print SAC305 je bezolovnatá spájkovacia pasta so zliatinou Sn96.5Ag3Cu0.5 (96,5 % cínu, 3 % striebra a 0,5 % medi). Je určená na presné spájkovanie SMD súčiastok pretavením (reflow), horúcim vzduchom alebo nanášaním cez šablónu.
Upozornenie: Výrobok je určený výhradne pre profesionálnych používateľov. Predaj iba firemným zákazníkom (B2B).
Pasta obsahuje tavidlo no-clean, ktoré spravidla nevyžaduje čistenie po spájkovaní. Vyznačuje sa dobrou priľnavosťou súčiastok, presným nanášaním aj pri jemných rozstupoch kontaktov a obmedzenou tvorbou spájkovacích guľôčok.
Použitie
- bezolovnaté spájkovanie SMD súčiastok metódou reflow
- výroba a opravy dosiek plošných spojov (DPS)
- spájkovanie horúcim vzduchom
- nanášanie cez šablónu alebo dávkovačom
Technické parametre
| Typ |
Easy Print SAC305 |
| Zliatina |
Sn96.5Ag3Cu0.5 (bezolovnatá) |
| Hustota |
cca 4,6 g/cm³ |
| Teplota topenia |
cca 219 °C |
| Typ tavidla |
no-clean |
| Použiteľnosť pri tlači |
viac ako 8 hodín |
| Odporúčaná špičková teplota pretavenia |
230–245 °C |
| Skladovacia teplota |
3–7 °C |
| Trvanlivosť |
6 mesiacov pri správnom skladovaní |
| Balenie |

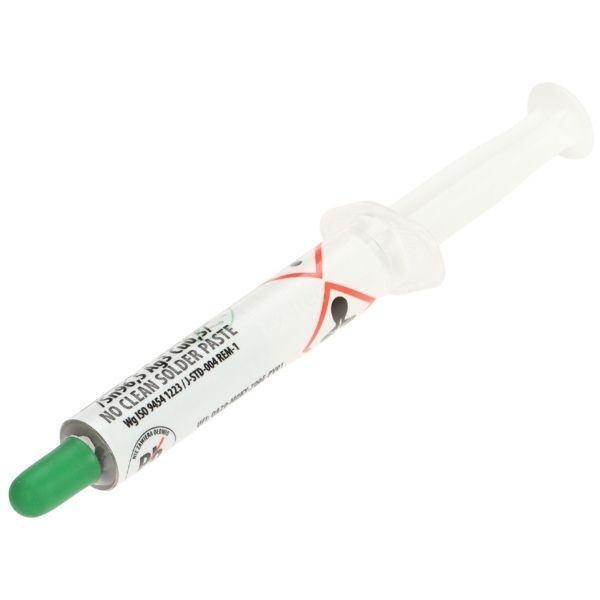

striekačka 6 g / kartuša 20 g |
Návod na použitie
- Pred otvorením nechajte pastu zohriať na izbovú teplotu, aby nedochádzalo ku kondenzácii vlhkosti.
- Naneste pastu pomocou dávkovača alebo šablóny, ideálne pri teplote 23–26 °C (max. 28 °C).
- Osaďte súčiastky a pretavte podľa odporúčaného teplotného profilu výrobcu.
Poznámka: Použitú pastu nemiešajte s čerstvou. Zvyšky tavidla spravidla nie je potrebné odstraňovať.
Skladovanie a bezpečnosť
Uchovávajte v chladničke pri 3–7 °C, v tesne uzavretom obale. Trvanlivosť pri správnom skladovaní je 6 mesiacov.
Nebezpečenstvo – iba pre profesionálnych používateľov.
H317: Môže vyvolať alergickú kožnú reakciu.
H360Df: Môže poškodiť nenarodené dieťa. Podozrenie, že poškodzuje plodnosť.
Pred použitím si prečítajte kartu bezpečnostných údajov. Používajte ochranné rukavice, vhodné odsávanie výparov a dodržiavajte bezpečnostné pokyny výrobcu.
Súvisiace produkty
Na čistenie DPS môžete použiť izopropylalkohol (IPA). Pri osadzovaní SMD súčiastok sa môžu hodiť aj antistatické pinzety YIHUA.
Dokumentácia
Podrobné parametre a postup spájkovania nájdete v technickom liste (TDS) a karte bezpečnostných údajov (SDS).
Časté otázky
Prečo je spájkovacia pasta určená iba pre profesionálnych používateľov?
Pasta obsahuje látky klasifikované ako nebezpečné pre reprodukciu (H360Df). Z dôvodu legislatívnych obmedzení je určená výhradne na profesionálne použitie a predávame ju iba overeným firemným zákazníkom (B2B).

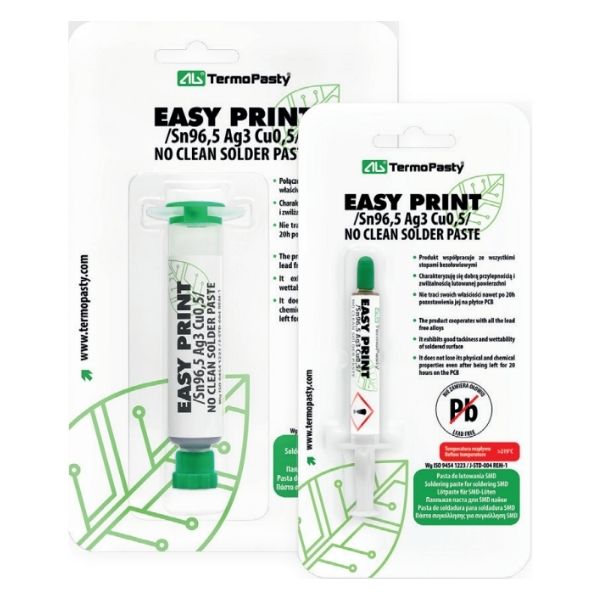

Aký je rozdiel medzi balením 6 g a 20 g?
6 g variant sa dodáva v striekačke, ktorá je vhodná na ručné dávkovanie menšieho množstva pasty. 20 g variant je dodávaný v kartuši určenej na použitie s kompatibilným dávkovacím zariadením.
Je spájkovacia pasta Easy Print bezolovnatá?
Áno. Obsahuje bezolovnatú zliatinu SAC305 (Sn96.5Ag3Cu0.5), ktorá pozostáva z 96,5 % cínu, 3 % striebra a 0,5 % medi.
Na aké spájkovanie je pasta vhodná?
Je určená na spájkovanie SMD súčiastok metódou pretavenia (reflow), pomocou teplovzdušnej stanice alebo pri výrobe DPS s nanášaním pasty cez šablónu.
Čo znamená označenie no-clean?
No-clean znamená, že zvyšky tavidla po správnom spájkovaní spravidla nie je potrebné odstraňovať. Ak aplikácia vyžaduje čistý povrch DPS, možno použiť vhodný čistiaci prípravok.
Pri akej teplote sa pasta taví?
Zliatina SAC305 má teplotu topenia približne 219 °C. Odporúčaná špičková teplota pri pretavení je 230–245 °C. Presný teplotný profil je uvedený v technickom liste výrobcu.
Je pasta vhodná aj na súčiastky s jemným rozstupom kontaktov?
Áno. Easy Print je určená aj na presné nanášanie pri jemných rozstupoch kontaktov (fine pitch). Výsledok závisí od správneho výberu balenia, spôsobu dávkovania, šablóny a nastavenia spájkovacieho procesu.
Musí sa pasta skladovať v chladničke?
Áno. Výrobca predpisuje skladovanie pri teplote 3–7 °C v tesne uzavretom obale. Pri správnom skladovaní je uvedená trvanlivosť 6 mesiacov.
Môžem pastu použiť hneď po vybratí z chladničky?
Nie. Pred otvorením ju nechajte postupne zohriať na izbovú teplotu, aby nedochádzalo ku kondenzácii vlhkosti. Výrobca odporúča nanášanie pri teplote 23–26 °C, maximálne 28 °C.
Ako dlho zostáva pasta použiteľná pri tlači cez šablónu?
Výrobca uvádza použiteľnosť pri tlači viac ako 8 hodín za odporúčaných podmienok. Ide o parameter procesu nanášania, nie o dobu skladovateľnosti po otvorení balenia.
Môžem zmiešať použitú pastu s novou?
Nie. Výrobca odporúča nemiešať už použitú spájkovaciu pastu s čerstvou, aby sa nezhoršili jej vlastnosti a spoľahlivosť spájkovania.
Aké bezpečnostné opatrenia treba dodržiavať?
Pasta je klasifikovaná označeniami H317 (môže vyvolať alergickú kožnú reakciu) a H360Df (môže poškodiť nenarodené dieťa; podozrenie, že poškodzuje plodnosť). Pri práci používajte vhodné ochranné rukavice, odsávanie výparov a pred použitím si prečítajte kartu bezpečnostných údajov.
