Popis
AG TermoPasty Easy Print Sn62Pb36Ag2 je olovnatá spájkovacia pasta so zložením 62 % cínu, 36 % olova a 2 % striebra. Je určená na presné spájkovanie SMD súčiastok metódou pretavenia (reflow), horúcim vzduchom alebo nanášaním cez šablónu.
Upozornenie: Výrobok obsahuje olovo a je určený výhradne pre profesionálnych používateľov. Predaj iba firemným zákazníkom (B2B).
Pasta obsahuje tavidlo no-clean, ktoré spravidla nevyžaduje čistenie po spájkovaní. Vyznačuje sa dobrou priľnavosťou súčiastok, presným nanášaním aj pri jemných rozstupoch kontaktov (fine pitch) a obmedzenou tvorbou spájkovacích guľôčok.
Použitie
- spájkovanie SMD súčiastok metódou reflow
- výroba a opravy dosiek plošných spojov (DPS)
- spájkovanie horúcim vzduchom
- nanášanie cez šablónu alebo dávkovačom
Technické parametre
| Typ |
Easy Print Sn62Pb36Ag2 |
| Zliatina |
Sn62Pb36Ag2 (olovnatá) |
| Hustota |
cca 4,6 g/cm³ |
| Teplota topenia |
cca 180 °C |
| Typ tavidla |
no-clean |
| Lepivosť po 24 hodinách |
1,0 g/mm² |
| Použiteľnosť pri tlači |
viac ako 8 hodín |
| Odporúčaná špičková teplota pretavenia |
210–220 °C |
| Skladovacia teplota |
3–7 °C |
| Trvanlivosť |
6 mesiacov pri správnom skladovaní |
| Balenie |
striekačka 6 g / kartuša 20 g |
Návod na použitie
- Pred otvorením nechajte pastu zohriať na izbovú teplotu, aby nedochádzalo ku kondenzácii vlhkosti.
- Naneste pastu pomocou dávkovača alebo šablóny, ideálne pri teplote 23–26 °C (max. 28 °C).
- Osaďte súčiastky a pretavte podľa odporúčaného teplotného profilu výrobcu.
Poznámka: Použitú pastu nemiešajte s čerstvou. Zvyšky tavidla spravidla nie je potrebné odstraňovať.
Skladovanie a bezpečnosť
Uchovávajte v chladničke pri 3–7 °C, v tesne uzavretom obale. Trvanlivosť pri správnom skladovaní je 6 mesiacov.
Nebezpečenstvo – obsahuje olovo, iba pre profesionálnych používateľov.
H317: Môže vyvolať alergickú kožnú reakciu.
H360FD: Môže poškodiť plodnosť. Môže poškodiť nenarodené dieťa.
H362: Môže spôsobiť poškodenie dojčených detí.
H400: Veľmi toxický pre vodné organizmy.
H410: Veľmi toxický pre vodné organizmy, s dlhodobými účinkami.
Pred použitím sa oboznámte s bezpečnostnými pokynmi výrobcu. Používajte ochranné rukavice, zabezpečte účinné odsávanie výparov a pri práci nejedzte, nepite ani nefajčite. Zabráňte kontaktu počas tehotenstva a dojčenia a uvoľneniu pasty do životného prostredia. Obsah a obal zlikvidujte podľa platných predpisov.
Súvisiace produkty
Na čistenie DPS môžete použiť izopropylalkohol (IPA) 99 %. Pri osadzovaní SMD súčiastok sa môžu hodiť aj antistatické pinzety YIHUA.
Dokumentácia
Podrobné parametre a odporúčaný pretavovací profil nájdete v technickom liste (TDS). Bezpečnostné pokyny sú uvedené v karte bezpečnostných údajov (SDS).
Časté otázky
Je spájkovacia pasta Easy Print bezolovnatá?
Nie. Obsahuje olovnatú zliatinu Sn62Pb36Ag2, ktorá pozostáva zo 62 % cínu, 36 % olova a 2 % striebra. Nie je vhodná do aplikácií, pri ktorých sa vyžaduje bezolovnaté spájkovanie.
Prečo je pasta určená iba pre profesionálnych používateľov?
Pasta obsahuje olovo a látky klasifikované ako nebezpečné pre reprodukciu. Z dôvodu bezpečnostných a legislatívnych obmedzení je určená výhradne na profesionálne použitie. Predaj je obmedzený na overených firemných zákazníkov (B2B).
Aký je rozdiel medzi balením 6 g a 20 g?

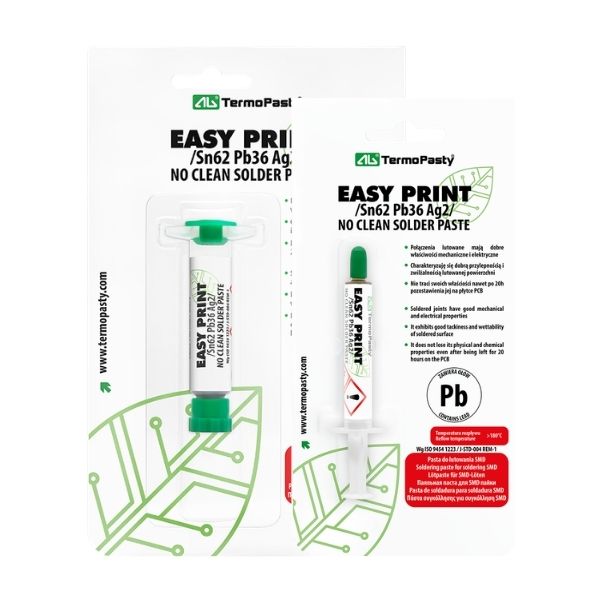

6 g balenie sa dodáva v striekačke vhodnej na presné nanášanie menšieho množstva pasty. 20 g balenie je dodávané v kartuši určenej na použitie s kompatibilným dávkovacím zariadením.
Na aké spájkovanie je pasta vhodná?
Je určená na spájkovanie SMD súčiastok pretavením (reflow), pomocou teplovzdušnej stanice a na nanášanie cez šablónu pri výrobe alebo opravách dosiek plošných spojov.
Čo znamená označenie no-clean?
No-clean znamená, že zvyšky tavidla po správnom spájkovaní spravidla nie je potrebné odstraňovať. Ak aplikácia vyžaduje čistý povrch DPS, možno použiť vhodný alkoholový čistič.
Pri akej teplote sa spájkovacia pasta taví?
Zliatina Sn62Pb36Ag2 má teplotu topenia približne 180 °C. Odporúčaná špičková teplota pri pretavení je 210–220 °C. Presný teplotný profil je uvedený v technickom liste výrobcu.
Aký je rozdiel oproti bezolovnatej paste SAC305?
Olovnatá pasta Sn62Pb36Ag2 sa taví približne pri 180 °C, zatiaľ čo bezolovnatá SAC305 približne pri 219 °C. Olovnatá pasta preto umožňuje použitie nižších teplôt pretavenia, ale obsahuje olovo a podlieha prísnejším obmedzeniam použitia.
Je pasta vhodná na jemné SMD súčiastky?
Áno. Easy Print je určená aj na nanášanie pri jemných rozstupoch kontaktov (fine pitch). Správny výsledok závisí od spôsobu aplikácie, vhodnej šablóny a nastavenia spájkovacieho procesu.
Musí sa pasta skladovať v chladničke?
Áno. Výrobca predpisuje skladovanie pri teplote 3–7 °C v tesne uzavretom obale. Trvanlivosť je 6 mesiacov pri dodržaní odporúčaných podmienok skladovania.
Môžem pastu použiť hneď po vybratí z chladničky?
Nie. Pred otvorením ju nechajte postupne zohriať na izbovú teplotu, aby nedošlo ku kondenzácii vlhkosti. Odporúčaná teplota pri nanášaní je 23–26 °C, maximálne 28 °C.
Môžem použitú pastu zmiešať s čerstvou?
Nie. Výrobca odporúča nemiešať už použitú pastu s čerstvou, aby sa nezhoršili jej vlastnosti a kvalita spájkovania.
Aké bezpečnostné opatrenia treba dodržiavať?
Olovnatá spájkovacia pasta môže vyvolať alergickú kožnú reakciu, poškodiť plodnosť a nenarodené dieťa, poškodiť dojčené deti a je veľmi toxická pre vodné organizmy. Pri práci používajte ochranné rukavice, zabezpečte účinné odsávanie výparov, nejedzte ani nepite a zabráňte uvoľneniu pasty do životného prostredia. Pred použitím si prečítajte kartu bezpečnostných údajov.
