Popis

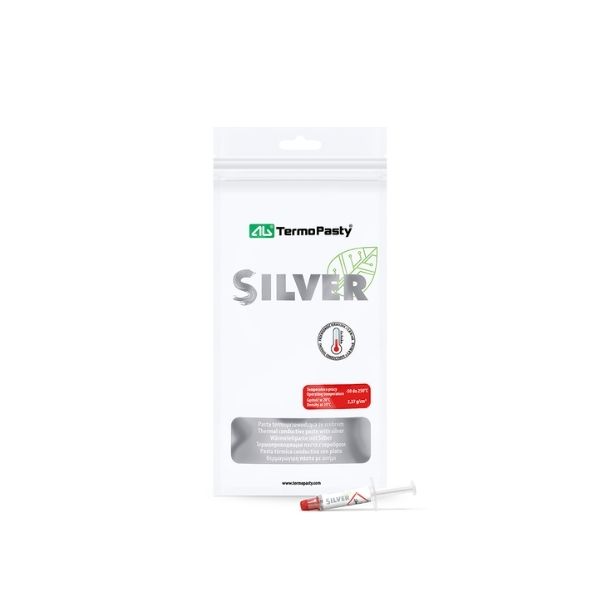

AG TermoPasty Silver je teplovodivá pasta striebornej farby s obsahom striebra a tepelnou vodivosťou viac ako 3,8 W/mK. Je určená na zlepšenie prenosu tepla medzi elektronickou súčiastkou a chladičom a pomáha znižovať tepelný odpor kontaktnej plochy.
Pasta má dobré dielektrické vlastnosti, elektrickú pevnosť 500 V/mm a nízke dielektrické straty. Vďaka svojej viskozite po nanesení zostáva na mieste a výrobca ju uvádza ako vhodnú pre väčšinu materiálov.
Použitie
- chladiace systémy počítačov a elektronických zariadení
- procesory a ďalšie elektronické súčiastky vyžadujúce účinný odvod tepla
- výkonové LED a LED moduly
- priemyselné elektronické zariadenia
- vákuové solárne kolektory
- súčiastky pracujúce pri vyšších teplotách
Technické parametre
| Typ |
ART.AGT-164 |
| Tepelná vodivosť |
> 3,8 W/mK |
| Tepelná impedancia |
< 0,067 °C·in²/W |
| Vzhľad |
strieborná pasta |
| Hustota pri 20 °C |
2,37 g/cm³ |
| Pracovná teplota |
-50 °C až +250 °C |
| Odparovanie |
< 0,001 % |
| Viskozita |
64 000 cP (mPa·s) |
| Tixotropný index |
380 ± 10 |
| Elektrická pevnosť |
500 V/mm |
| Objemový merný odpor (ASTM D257) |
2,9 × 10¹¹ Ω·m |
| Dielektrická konštanta εr (ASTM D150) |
13,9 (120 Hz), 14,0 (1 kHz), 13,9 (10 kHz), 13,8 (100 kHz) |
| Stratový činiteľ tg δ (ASTM D150) |
< 0,001 (120 Hz), 0,003 (1 kHz), < 0,001 (10 kHz), < 0,001 (100 kHz) |
| Súlad |
RoHS |
| Balenie |
striekačka 1 g |
| Trvanlivosť |
3 roky |
Návod na použitie
- Povrch súčiastky aj chladiča očistite od starej pasty, prachu a mastnoty a nechajte ho vyschnúť.
- Naneste malé množstvo pasty do stredu kontaktnej plochy.
- Pomocou stierky ju rozotrite do tenkej a rovnomernej vrstvy po celej kontaktnej ploche. Nepoužívajte nadmerné množstvo.
- Nasaďte chladič alebo iný chladiaci prvok a rovnomerne ho upevnite.
Skladovanie
Skladujte na chladnom, suchom a dobre vetranom mieste v tesne uzavretom obale. Chráňte pred priamym slnečným žiarením.
Bezpečnostné upozornenia
Pozor
H410 – Veľmi toxický pre vodné organizmy, s dlhodobými účinkami.
Zabráňte uvoľneniu produktu do životného prostredia. Nepoužitý produkt ani jeho zvyšky nevypúšťajte do kanalizácie a zlikvidujte ich v súlade s platnými predpismi.
Dokumentácia
Podrobné technické, aplikačné a bezpečnostné informácie nájdete v technickom liste výrobcu (TDS) a v karte bezpečnostných údajov (SDS).
Časté otázky
Na čo je teplovodivá pasta AG TermoPasty Silver vhodná?
Pasta je určená na zlepšenie prenosu tepla medzi elektronickou súčiastkou a chladičom. Výrobca ju uvádza napríklad pre počítače, priemyselné zariadenia, LED diódy, vákuové solárne kolektory a súčiastky pracujúce pri vyšších teplotách.
Akú tepelnú vodivosť má pasta Silver?
Tepelná vodivosť je viac ako 3,8 W/mK.
Obsahuje pasta skutočne striebro?
Áno. Výrobca uvádza, že ide o teplovodivú pastu s obsahom striebra.
Je pasta elektricky vodivá?
Výrobca uvádza veľmi dobré dielektrické vlastnosti, elektrickú pevnosť 500 V/mm a vysoký objemový merný odpor. Napriek tomu odporúčame pastu nanášať iba na určenú kontaktnú plochu a zabrániť jej zaneseniu na okolité elektrické kontakty.
Aký je pracovný teplotný rozsah?
Výrobca uvádza pracovný rozsah od -50 °C do +250 °C.
Je pasta vhodná na medené aj hliníkové chladiče?
Výrobca uvádza, že pasta je bezpečná pre väčšinu materiálov. Pri tejto paste neuvádza obmedzenie použitia iba na medené chladiče.
Je vhodná na procesory a grafické čipy?
Áno. Výrobca ju uvádza aj pre chladiace systémy počítačov a aplikácie vyžadujúce účinný odvod tepla.
Je vhodná na výkonové LED?
Áno. Medzi odporúčané použitia výrobca zaraďuje aj LED diódy.
Koľko pasty mám naniesť?
Stačí malé množstvo. Pastu rozotrite do tenkej a rovnomernej vrstvy po celej kontaktnej ploche. Nadmerné množstvo výrobca neodporúča.
Treba pastu pred použitím premiešať?
Pri ponúkanom 1 g balení v striekačke výrobca premiešanie nevyžaduje. Odporúčanie premiešať pastu sa týka väčších 100 g a 1 kg balení.
Treba pred aplikáciou povrch očistiť?
Áno. Povrch súčiastky aj chladiča má byť pred aplikáciou čistý a suchý.
Prečo je vhodná tenká vrstva pasty?
Teplovodivá pasta má predovšetkým vyplniť drobné nerovnosti medzi dvomi povrchmi. Výrobca preto odporúča naniesť iba také množstvo, ktoré vytvorí tenkú a rovnomernú vrstvu.
Aké balenie je v ponuke?
Produkt sa dodáva ako 1 g striekačka, katalógové označenie ART.AGT-164.
Aká je trvanlivosť pasty?
Výrobca uvádza trvanlivosť 3 roky pri správnom skladovaní.
Ako mám pastu skladovať?
Skladujte ju na chladnom, suchom a dobre vetranom mieste v tesne uzavretom obale a chráňte pred priamym slnečným žiarením.
Je pasta nebezpečná?
Produkt je klasifikovaný ako veľmi toxický pre vodné organizmy s dlhodobými účinkami. Zabráňte jeho uvoľneniu do životného prostredia a zvyšky zlikvidujte v súlade s platnými predpismi.
Kde nájdem podrobné technické a bezpečnostné údaje?
Podrobné informácie nájdete v technickom liste výrobcu (TDS) a v karte bezpečnostných údajov (SDS) priložených pri produkte.
