Popis

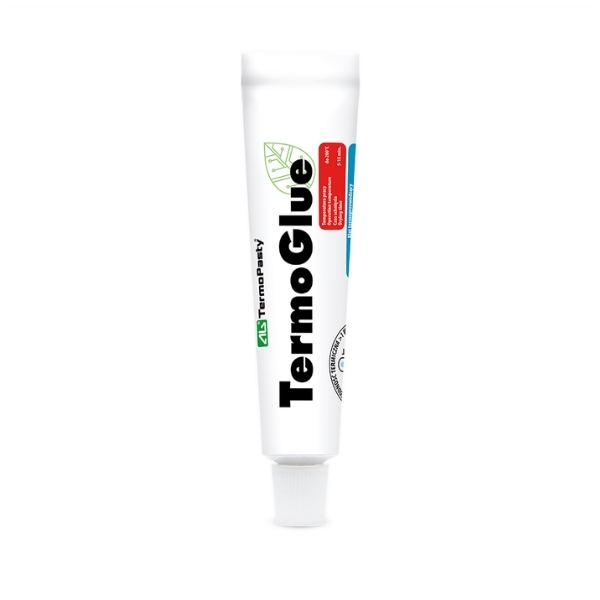

AG TermoPasty TermoGlue je biele teplovodivé lepidlo určené na trvalé upevnenie chladičov a elektronických súčiastok. Spája pevný lepiaci spoj s tepelnou vodivosťou 1,0 W/mK, čím umožňuje prenos tepla medzi lepenými povrchmi.
Po vytvrdnutí vytvára pružný spoj odolný voči rozpúšťadlám. Má dobré dielektrické vlastnosti, je chemicky kompatibilné s väčšinou bežných materiálov v elektronike a umožňuje aplikáciu vo vrstve do 6 mm.
Použitie
- pripevnenie chladičov na čipy, pamäte, čipsety a tranzistory
- upevnenie malých chladičov na moduly, drivery a stabilizátory
- lepenie a vyplnenie medzier medzi zahrievajúcimi sa dielmi
- aplikácie vyžadujúce pevné spojenie a zároveň odvod tepla
Upozornenie: Lepidlo vytvára trvalý spoj, preto nie je vhodné tam, kde sa predpokladá pravidelná demontáž chladiča. V takom prípade odporúčame teplovodivú pastu alebo podložku.
Technické parametre
| Tepelná vodivosť |
1,0 W/mK |
| Farba |
biela |
| Pracovná teplota |
−50 °C až +200 °C |
| Zaschnutie povrchu |
5–15 minút |
| Úplné vytvrdnutie |
24–48 hodín |
| Maximálna hrúbka vrstvy |
6 mm |
| Tvrdosť Shore A |
45–75 |
| Predĺženie |
100 % |
| Pevnosť v ťahu |
2,0 MPa |
| Elektrická pevnosť |
20,0 kV/mm |
| Dielektrická konštanta |
3,0 |
| Stratový činiteľ (60 Hz) |
0,003 |
| Balenie |

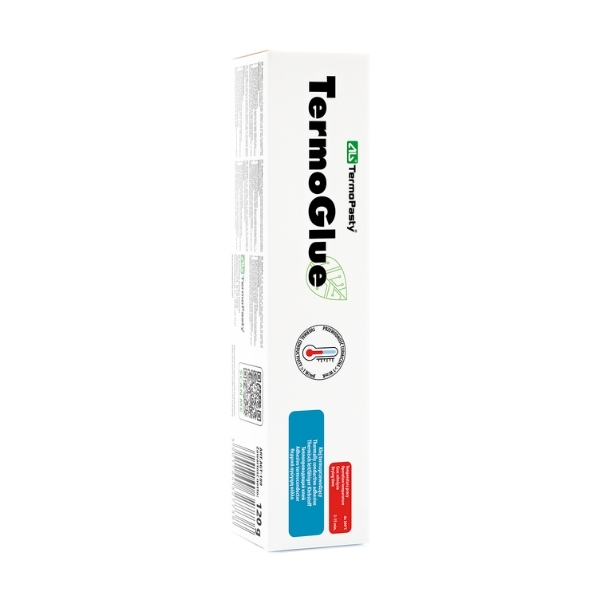

tuba 120 g |
| Trvanlivosť |
6 mesiacov |
Návod na použitie
- Lepené povrchy očistite a odmastite, napríklad izopropylalkoholom, a nechajte úplne vyschnúť.
- Naneste rovnomernú vrstvu lepidla na jeden z povrchov. Maximálna odporúčaná hrúbka je 6 mm.
- Diely priložte k sebe a pritlačte. V prípade potreby ich zaistite v požadovanej polohe.
- Nechajte vytvrdnúť bez pohybu. Povrch zaschne približne za 5–15 minút, úplné vytvrdnutie trvá 24–48 hodín v závislosti od hrúbky vrstvy a podmienok aplikácie.
Poznámka: Na účinný prenos tepla používajte primeranú hrúbku lepidla. Pri väčších alebo ťažších chladičoch zvážte aj mechanické zabezpečenie.
Skladovanie
Skladujte na chladnom, suchom a dobre vetranom mieste, chránenom pred priamym slnečným žiarením. Po použití tubu dôkladne uzavrite.
Upozornenie: Výrobca uvádza trvanlivosť iba 6 mesiacov. Pred použitím skontrolujte údaje o trvanlivosti konkrétneho balenia.
Bezpečnostné upozornenia
Podľa aktuálnej karty bezpečnostných údajov nie je zmes klasifikovaná ako nebezpečná podľa nariadenia CLP. Dodržiavajte bežné zásady bezpečnej práce s chemickými prípravkami. Pri opakovanom alebo dlhodobom kontakte používajte ochranné rukavice.
Výrobca uvádza použitie pre profesionálnych používateľov. Pred použitím si prečítajte kartu bezpečnostných údajov.
Súvisiace produkty
Na očistenie povrchov pred lepením môžete použiť izopropylalkohol (IPA) 99 %. Ako alternatívu na pripevnenie menších chladičov ponúkame aj teplovodivú obojstrannú lepiacu pásku. Ak potrebujete iba prenos tepla bez lepenia, pozrite si teplovodivú pastu GD900.
Dokumentácia
Podrobné technické a bezpečnostné informácie nájdete v dokumentoch výrobcu: Technický list TermoGlue (TDS, PDF) a Karta bezpečnostných údajov TermoGlue (SDS, PDF).
Časté otázky
Aký je rozdiel medzi teplovodivým lepidlom a teplovodivou pastou?
Teplovodivé lepidlo súčiastky nielen tepelne spája, ale ich aj pevne prilepí. Bežná teplovodivá pasta slúži na prenos tepla a sama o sebe nevytvára pevný spoj. TermoGlue je preto vhodné tam, kde potrebujete chladič trvalo upevniť.
Je možné po vytvrdnutí chladič odstrániť?
TermoGlue vytvára trvalý lepiaci spoj, preto odstránenie chladiča môže byť náročné a môže viesť k poškodeniu súčiastky. Ak plánujete chladič v budúcnosti demontovať, odporúčame radšej teplovodivú pastu alebo vhodnú podložku.
Na aké súčiastky je lepidlo vhodné?
Lepidlo je určené najmä na upevnenie chladičov na pamäťové čipy, čipsety, tranzistory a ďalšie elektronické súčiastky, pri ktorých je potrebné zabezpečiť pevné spojenie a zároveň prenos tepla.
Ako dlho trvá vytvrdnutie lepidla?
Povrch lepidla zaschne približne za 5–15 minút. Úplné vytvrdnutie trvá 24–48 hodín v závislosti od hrúbky vrstvy a podmienok aplikácie. Počas vytvrdzovania odporúčame ponechať lepené diely v stabilnej polohe.
Aká hrubá môže byť vrstva lepidla?
Výrobca uvádza maximálnu hrúbku vrstvy 6 mm. Pri lepení chladičov však odporúčame použiť len také množstvo, ktoré je potrebné na vytvorenie spoľahlivého spoja, pretože hrubšia vrstva môže zhoršiť prenos tepla.
Je TermoGlue elektricky vodivé?
Nie. Lepidlo má dobré dielektrické vlastnosti a po vytvrdnutí poskytuje elektrickú izoláciu. Napriek tomu ho odporúčame nanášať iba na určené plochy a zabrániť znečisteniu elektrických kontaktov.
Zostáva lepidlo po vytvrdnutí pružné?
Áno. TermoGlue vytvára pružný spoj s predĺžením 100 % podľa technických údajov výrobcu. Zároveň má dobrú odolnosť voči rozpúšťadlám.
Udrží lepidlo aj väčší alebo ťažší chladič?
Závisí od veľkosti a hmotnosti chladiča, materiálu povrchov a spôsobu namáhania spoja. Pri väčších alebo ťažších chladičoch odporúčame použiť aj mechanické upevnenie, napríklad skrutky alebo držiaky.
Je možné lepidlo použiť na kovové aj iné povrchy?
Podľa výrobcu je TermoGlue chemicky kompatibilné s väčšinou bežných materiálov používaných v elektronike. Pri konkrétnej kombinácii materiálov odporúčame overiť vhodnosť lepenia a požadovanú pevnosť spoja.
Treba pred aplikáciou povrchy očistiť?
Áno. Lepené povrchy musia byť čisté, suché a odmastené. Na odstránenie nečistôt a mastnoty môžete použiť napríklad izopropylalkohol (IPA). Pred nanesením lepidla nechajte povrchy úplne vyschnúť.
Aká je maximálna pracovná teplota lepidla?
TermoGlue je určené na používanie v teplotnom rozsahu −50 °C až +200 °C. Pri aplikáciách s vyššími teplotami je potrebné zvoliť vhodný materiál s požadovanou tepelnou odolnosťou.
Aká je trvanlivosť lepidla?
Výrobca uvádza trvanlivosť 6 mesiacov. Lepidlo skladujte na chladnom, suchom a vetranom mieste, chránenom pred priamym slnečným žiarením. Po otvorení tubu dôkladne uzavrite a pred použitím skontrolujte údaje o trvanlivosti konkrétneho balenia.
Je lepidlo klasifikované ako nebezpečná chemická zmes?
Podľa aktuálnej karty bezpečnostných údajov výrobcu TermoGlue nie je klasifikované ako nebezpečná zmes podľa nariadenia CLP. Pri používaní je napriek tomu potrebné dodržiavať bežné zásady bezpečnej práce s chemickými prípravkami.
