Popis
AG TermoPasty TermoPad je tenká, mäkká a pružná teplovodivá podložka bez lepiacej vrstvy, určená na odvod tepla medzi elektronickými súčiastkami a chladičmi. Vďaka vysokej stlačiteľnosti sa prispôsobí nerovnostiam povrchov a pomáha zabezpečiť účinný prenos tepla.
Podložka je dostupná s tepelnou vodivosťou 1,5 / 2,4 / 6 W/mK a hrúbkou 0,3 alebo 0,5 mm. Možno ju jednoducho nastrihať na požadovaný rozmer, demontovať a pri zachovaní jej vlastností opätovne použiť. Je vhodná najmä do zariadení, v ktorých je chladič upevnený mechanicky.
Hlavné vlastnosti
- bez lepidla – jednoduchá montáž a demontáž
- vysoká pružnosť a stlačiteľnosť
- tepelná vodivosť 1,5 / 2,4 / 6 W/mK podľa variantu
- hrúbka 0,3 alebo 0,5 mm
- možnosť strihania na požadovaný rozmer
- kompatibilita s kovmi, keramikou a plastmi
- možnosť opakovaného použitia, ak pad nie je poškodený
Použitie
- pamäťové čipy, napájacie obvody a ďalšie súčiastky v počítačoch, notebookoch, konzolách a serveroch
- náhrada pôvodných tenkých teplovodivých podložiek pri servise
- výkonové LED moduly a osvetľovacie systémy
- polovodičové súčiastky a priemyselná elektronika
- vyplnenie malých medzier medzi súčiastkou a chladičom
Ako vybrať správny variant?
- Hrúbka 0,3 / 0,5 mm: vyberajte podľa medzery medzi súčiastkou a chladičom alebo podľa hrúbky pôvodnej podložky.
- 1,5 W/mK: pre bežné aplikácie s nižšími nárokmi na odvod tepla.
- 2,4 W/mK: pre aplikácie vyžadujúce účinnejší prenos tepla.
- 6 W/mK: najvyššia tepelná vodivosť z ponúkaných variantov, vhodná pre náročnejšie chladenie.
Upozornenie: Správna hrúbka podložky je rovnako dôležitá ako jej tepelná vodivosť. Príliš tenký pad nemusí zabezpečiť dostatočný kontakt s chladičom, zatiaľ čo príliš hrubý môže vytvárať nadmerný tlak na súčiastky.
Technické parametre
| Parameter |
1,5 W/mK |
2,4 W/mK |
6 W/mK |
| Hrúbka |
0,3 / 0,5 mm |
0,3 / 0,5 mm |
0,5 mm |
| Hustota pri 20 °C |
2 g/cm³ |
2,9 g/cm³ |
3,0 ± 0,1 g/cm³ |
| Tvrdosť Shore A |
40 |
30 |
30 ± 5 |
| Pracovná teplota |
−60 až +200 °C |
−60 až +200 °C |
−60 až +200 °C |
| Odpor (podľa TDS) |
1 × 10¹¹ Ω/m |
1 × 10¹¹ Ω/m |
1,1 × 10¹¹ Ω/m |
| Dielektrická konštanta (1 kHz) |
5 |
6 |
7,5 |
| Trvanlivosť |
3 roky |
3 roky |
3 roky |
| Obsah balenia |
5 ks (30 × 30 mm a 20 × 130 mm) / 1 ks (200 × 400 mm) |

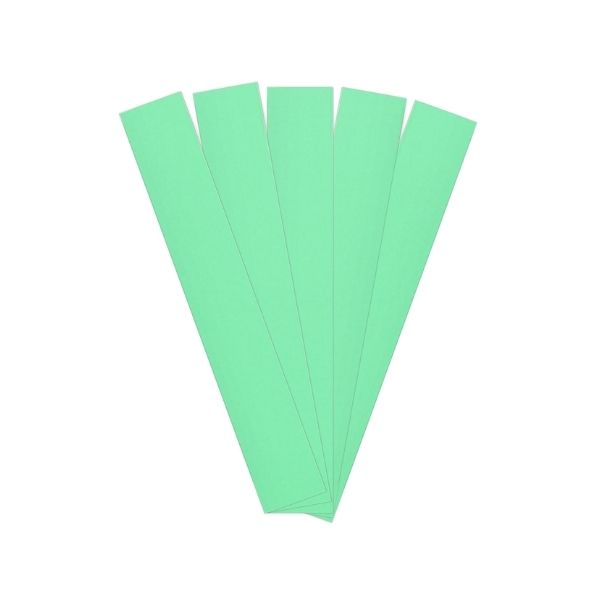

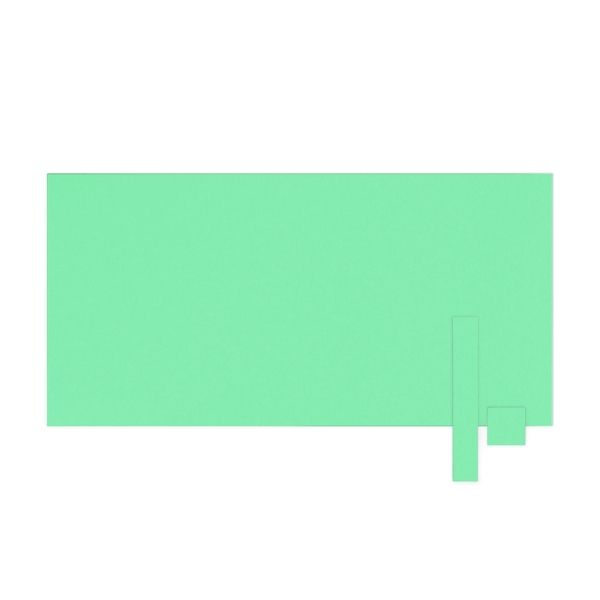

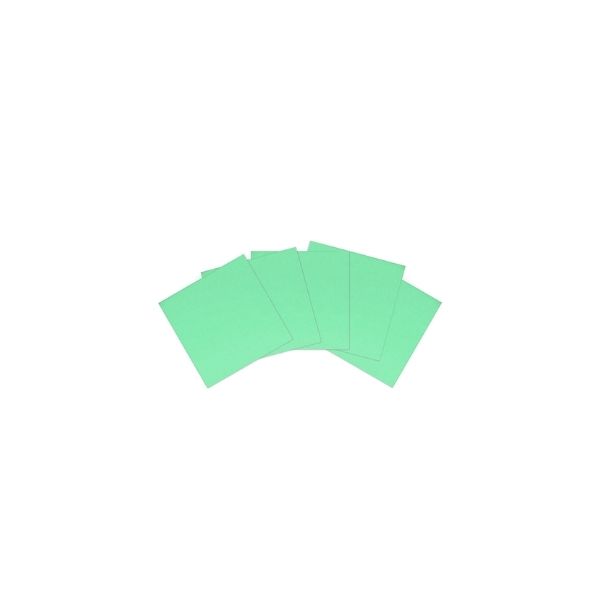

Podložky s rozmermi 30 × 30 mm a 20 × 130 mm sa dodávajú v balení po 5 kusov. Veľkoformátová podložka 200 × 400 mm (20 × 40 cm) sa dodáva po 1 kuse a možno ju nastrihať na menšie rozmery podľa potreby.
Návod na použitie
- Kontaktné povrchy očistite od prachu a mastnoty, napríklad izopropylalkoholom, a nechajte úplne vyschnúť.
- Podložku v prípade potreby nastrihajte nožnicami alebo odrežte na požadovaný rozmer.
- Odstráňte prípadné ochranné fólie a umiestnite podložku medzi súčiastku a chladič.
- Chladič rovnomerne upevnite tak, aby podložka priliehala k obom povrchom. Vyhnite sa nadmernému tlaku.
Poznámka: Pad neobsahuje lepiacu vrstvu a sám o sebe nezabezpečuje mechanické upevnenie chladiča. Pri opakovanom použití skontrolujte, či nie je roztrhnutý, deformovaný alebo znečistený.
Skladovanie
Skladujte na suchom mieste, chránenom pred priamym slnečným žiarením.
Súvisiace produkty
Na vyčistenie povrchov pred montážou môžete použiť izopropylalkohol (IPA) 99 %. Ak potrebujete podložku, ktorá chladič zároveň prilepí, pozrite si aj teplovodivú obojstrannú lepiacu pásku.
Dokumentácia
Podrobné technické parametre, kompatibilitu a odporúčaný spôsob montáže nájdete v technickom liste AG TermoPasty TermoPad bez lepidla (TDS, PDF).
Časté otázky
Aký je rozdiel medzi teplovodivým padom a teplovodivou pastou?
Teplovodivý pad je pružná podložka, ktorá vypĺňa medzeru medzi súčiastkou a chladičom. Na rozdiel od pasty má pevnú hrúbku, ľahšie sa aplikuje a pri vhodných podmienkach ho možno opätovne použiť. Teplovodivá pasta je vhodnejšia na veľmi tenké kontaktné vrstvy.
Má TermoPad lepiacu vrstvu?
Nie. Táto podložka je bez lepidla a sama o sebe neudrží chladič na mieste. Je určená na použitie tam, kde je chladič upevnený skrutkami, svorkou alebo iným mechanickým spôsobom.
Ako vybrať správnu hrúbku teplovodivej podložky?
Hrúbku 0,3 alebo 0,5 mm vyberajte podľa medzery medzi súčiastkou a chladičom. Pri výmene odporúčame použiť rovnakú hrúbku ako pri pôvodnej podložke. Príliš tenký pad nemusí zabezpečiť dostatočný kontakt, zatiaľ čo príliš hrubý môže vytvárať nadmerný tlak.
Aký je rozdiel medzi vodivosťou 1,5, 2,4 a 6 W/mK?
Hodnota W/mK vyjadruje tepelnú vodivosť materiálu. Vyššia hodnota znamená lepšiu schopnosť prenášať teplo pri rovnakých podmienkach. Variant 6 W/mK má najvyššiu tepelnú vodivosť z ponúkaných možností.
Je možné podložku nastrihať na menšie rozmery?
Áno. TermoPad možno jednoducho strihnúť nožnicami alebo odrezať nožíkom podľa požadovanej veľkosti. Veľkoformátová podložka 200 × 400 mm je vhodná na prípravu väčšieho počtu menších podložiek.
Môžem TermoPad použiť opakovane?
Áno. Keďže podložka neobsahuje lepidlo, možno ju demontovať a opätovne použiť, ak nie je poškodená. Pred ďalším použitím skontrolujte, či nie je roztrhnutá, výrazne deformovaná alebo znečistená.
Je TermoPad vhodný do notebookov a grafických kariet?
Áno. Podložku možno použiť napríklad na pamäťové čipy, napájacie obvody a ďalšie elektronické súčiastky v notebookoch, grafických kartách či herných konzolách. Dôležité je zvoliť správnu hrúbku a zabezpečiť dostatočný kontakt s chladičom.
Je teplovodivá podložka elektricky vodivá?
TermoPad má podľa výrobcu elektricky izolačné vlastnosti. Pri použití však odporúčame dodržať požiadavky konkrétneho zariadenia. Podložka nie je automatickou náhradou certifikovanej elektrickej izolácie.
Je potrebné odstrániť ochranné fólie?
Áno. Ak je podložka vybavená ochrannými fóliami, pred montážou ich odstráňte, aby samotný teplovodivý materiál priliehal priamo k súčiastke a chladiču.
Je možné položiť viacero podložiek na seba?
Vrstvenie podložiek sa neodporúča, pretože ďalšie rozhrania medzi vrstvami môžu zhoršiť prenos tepla. Vhodnejšie je použiť jednu podložku so správnou hrúbkou.
Akú maximálnu teplotu podložka znesie?
Výrobca uvádza pracovný rozsah −60 °C až +200 °C pre všetky ponúkané varianty.
Je možné použiť TermoPad na hliníkový alebo medený chladič?
Áno. Podložka je podľa výrobcu kompatibilná s kovmi, keramikou aj plastmi a je vhodná na prenos tepla medzi elektronickými súčiastkami a chladiacimi plochami.
Je potrebné pred použitím povrchy očistiť?
Áno. Pred montážou odstráňte prach, mastnotu a zvyšky pôvodného teplovodivého materiálu. Na čistenie môžete použiť napríklad izopropylalkohol (IPA). Povrchy nechajte pred aplikáciou úplne vyschnúť.
Čo znamená W/mK pri teplovodivých podložkách?
W/mK (watt na meter a kelvin) je jednotka tepelnej vodivosti, ktorá vyjadruje schopnosť materiálu prenášať teplo. Čím vyššia je hodnota W/mK, tým lepšie podložka vedie teplo. V ponuke sú varianty 1,5 W/mK, 2,4 W/mK a 6 W/mK, pričom 6 W/mK má najvyššiu tepelnú vodivosť. Pri výbere je však dôležité zvoliť aj správnu hrúbku podložky.
Koľko teplovodivých podložiek obsahuje balenie?
Balenie obsahuje 5 ks podložiek pri rozmeroch 30 × 30 mm a 20 × 130 mm. Veľkoformátové podložky s rozmermi 200 × 400 mm (20 × 40 cm) sa predávajú po 1 kuse.
