Popis
AG TermoPasty TermoPad je mäkký, pružný teplovodivý pad s obojstrannou lepiacou vrstvou, ktorý zabezpečuje prenos tepla medzi elektronickou súčiastkou a chladičom alebo kovovým krytom. Vyplňuje vzduchové medzery, prispôsobuje sa nerovnostiam a zároveň pomáha pevne spojiť oba povrchy.

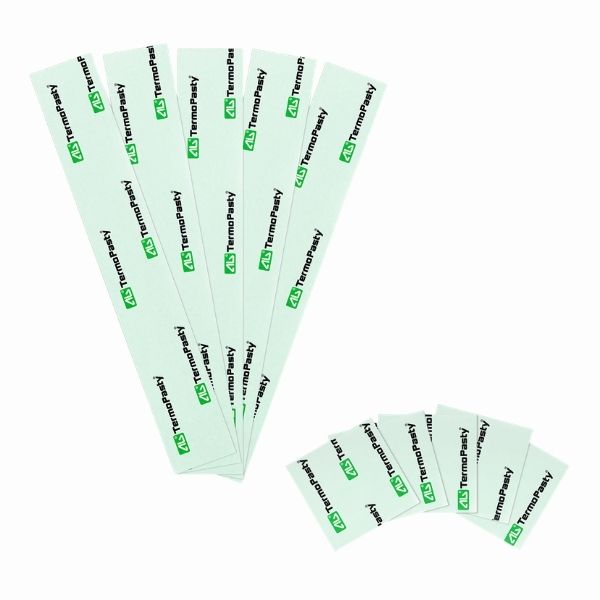

Pad možno jednoducho nastrihať na požadovaný rozmer. Dostupný je v troch tepelných vodivostiach 1,5 / 2,4 / 6 W/mK, hrúbkach 1 / 2 / 3 mm a rozmeroch 30 × 30 mm alebo 20 × 130 mm. Vďaka lepiacej vrstve na oboch stranách je vhodný aj na upevňovanie menších chladičov bez potreby ďalšieho montážneho materiálu.
Hlavné vlastnosti
- obojstranná lepiaca vrstva na jednoduchú montáž
- účinný prenos tepla medzi súčiastkou a chladičom
- mäkký a pružný materiál na vyplnenie vzduchových medzier
- tepelná vodivosť 1,5 / 2,4 / 6 W/mK
- dostupné hrúbky 1, 2 a 3 mm
- možnosť strihania na požadovaný rozmer
- kompatibilita s vhodnými kovovými, plastovými a keramickými povrchmi
- pracovná teplota od −60 do +200 °C
Použitie
- pamäťové čipy, VRM a napájacie obvody grafických kariet
- chladenie elektronických súčiastok v notebookoch a herných konzolách
- upevnenie malých chladičov na elektronické čipy a moduly
- chladenie regulátorov napätia a ovládačov krokových motorov
- LED moduly, osvetľovacie systémy a výkonová elektronika
- odvod tepla z DPS do chladiča alebo kovového krytu
- vyplnenie medzier medzi súčiastkami s rozdielnou výškou
Ako vybrať správny TermoPad?
- Rozmer: 30 × 30 mm je vhodný na menšie čipy a chladiče. Rozmer 20 × 130 mm umožňuje vystrihnúť viacero menších dielov alebo pokryť podlhovasté súčiastky.
- Hrúbka: vyberajte podľa skutočnej medzery medzi súčiastkou a chladičom. Pad musí zabezpečiť dobrý kontakt bez nadmerného tlaku.
- 1,5 W/mK: na menej náročné aplikácie, menšie čipy a LED moduly.
- 2,4 W/mK: na bežné chladenie elektroniky a súčiastky so strednou tepelnou záťažou.
- 6 W/mK: na náročnejší odvod tepla, napríklad pri pamätiach a napájacích obvodoch.
Dôležité: Pri výmene pôvodného teplovodivého padu dodržte požadovanú hrúbku a rozmery. Príliš hrubý alebo tenký pad môže zhoršiť kontakt chladiča s ďalšími súčiastkami. Lepiaca vrstva nenahrádza mechanické upevnenie pri ťažkých alebo vysoko zaťažených chladičoch.
Technické parametre
| Parameter | 1,5 W/mK | 2,4 W/mK | 6 W/mK |
|---|---|---|---|
| Tepelná vodivosť | 1,5 W/mK | 2,4 W/mK | 6 W/mK |
| Dostupné hrúbky | 1 / 2 / 3 mm | 1 / 2 / 3 mm | 1 / 2 / 3 mm |
| Hustota pri 20 °C | 2 g/cm³ | 2,9 g/cm³ | 3,0 ± 0,1 g/cm³ |
| Tvrdosť Shore A | 40 | 30 | 30 ± 5 |
| Pracovná teplota | −60 až +200 °C | −60 až +200 °C | −60 až +200 °C |
| Dielektrická konštanta (1 kHz) | 5 | 6 | 7,5 |
| Trvanlivosť | 3 roky | 3 roky | 3 roky |
Dostupné rozmery: 30 × 30 mm a 20 × 130 mm. Konkrétna dostupnosť závisí od zvolenej hrúbky a tepelnej vodivosti.
Lepiaca vrstva: na oboch stranách padu.
Obsah balenia: 1 ks teplovodivého padu vo vrecku so zipsovým uzáverom.
Návod na použitie
- Povrchy súčiastky a chladiča očistite od prachu, mastnoty a zvyškov pôvodného teplovodivého materiálu.
- V prípade potreby odmastite vhodným čističom, napríklad izopropylalkoholom, a nechajte úplne vyschnúť.
- Teplovodivý pad nastrihajte nožnicami alebo nožíkom na požadovaný rozmer.
- Odstráňte ochrannú fóliu z jednej strany a pad priložte na súčiastku. Jemne pritlačte.
- Odstráňte druhú ochrannú fóliu, priložte chladič alebo druhý povrch a rovnomerne pritlačte.
- Po montáži je teplovodivý spoj pripravený na použitie.
Upozornenie: Pri montáži nevyvíjajte nadmerný tlak na citlivé čipy a dosky plošných spojov. Pri odstraňovaní nalepeného chladiča postupujte opatrne, aby nedošlo k poškodeniu elektronických súčiastok.
Skladovanie a bezpečnosť
Skladujte na suchom mieste, chránenom pred priamym slnečným žiarením. Pady uchovávajte s ochrannými fóliami až do okamihu použitia, aby nedošlo k znečisteniu lepiacej vrstvy.
Podľa bezpečnostnej dokumentácie výrobcu nie je produkt klasifikovaný ako nebezpečný podľa nariadenia CLP. Používajte ho len na určené účely a uchovávajte mimo dosahu malých detí.
Súvisiace produkty
Na očistenie a odmastenie povrchov pred montážou odporúčame izopropylalkohol (IPA) 99,9 %.
Dokumentácia
Podrobné technické údaje a spôsob montáže nájdete v technickom liste (TDS) a bezpečnostnej dokumentácii výrobcu (SDS).
