Popis
XT90 je dvojkolíkový vysokoprúdový konektor určený na prenos jednosmerného napätia do DC 500 V pri trvalom prúde 90 A. Pozostáva z telies konektora samec alebo samica a dvoch 20 cm vodičov s prierezom AWG 10 (6 mm²), ukončených spájkovanými spojmi. Kontakty s priemerom 5 mm sú pozlátené pružinové svorky vstrekované do tela z polyamidu (PA), čo vytvára celistvú konštrukciu odolnú voči opakovanému zasúvaniu a vysúvaniu.
Kľúčové vlastnosti
- Trvalý prúd 90 A, krátkodobý pulzný prúd 120 A
- Menovité napätie DC 500 V
- Kontaktný odpor max. 0,4 mΩ
- Pozlátené pružinové kontakty s priemerom 5 mm
- Telo z nylonu PA, kontakty vstrekované priamo do tela
- Označenie polarity +/− na tele konektora
- Vodiče AWG 10 (6 mm²), dĺžka 20 cm
- Odporúčaná teplota spájkovania 350 – 400 °C
- Pracovná teplota −20 až +80 °C
Varianty

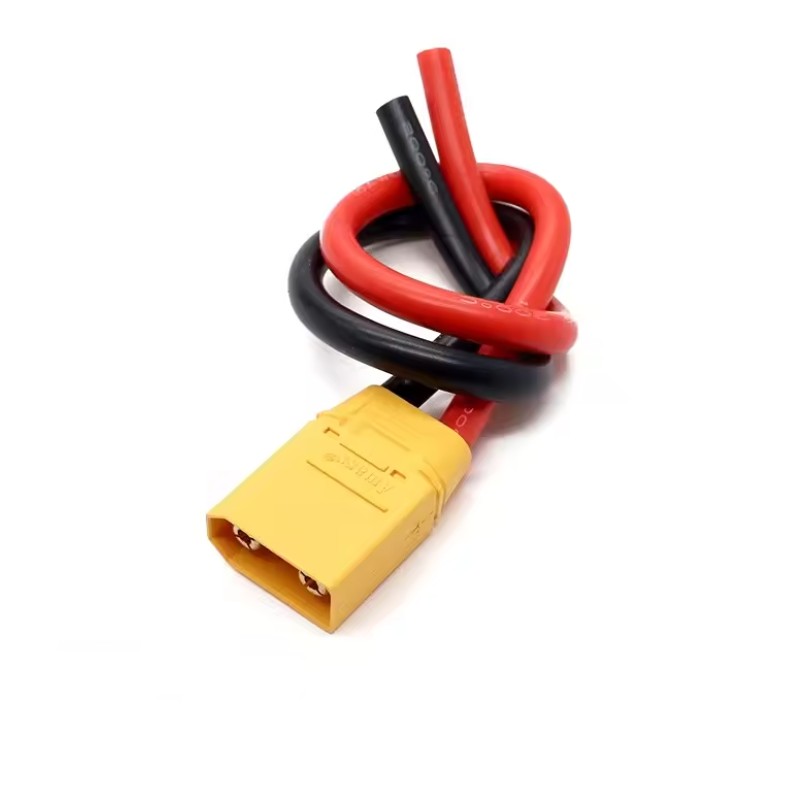

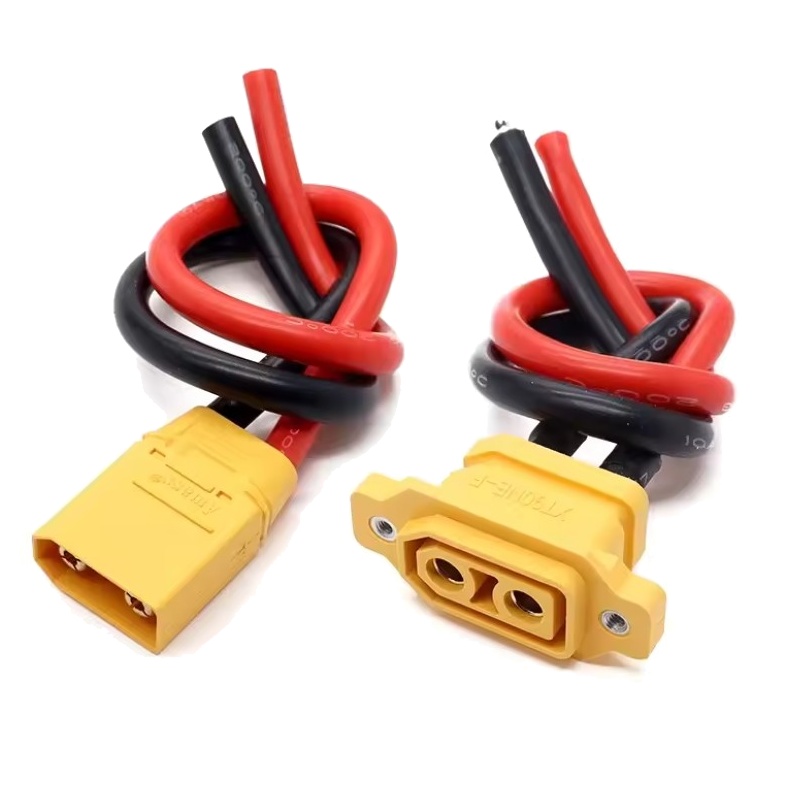

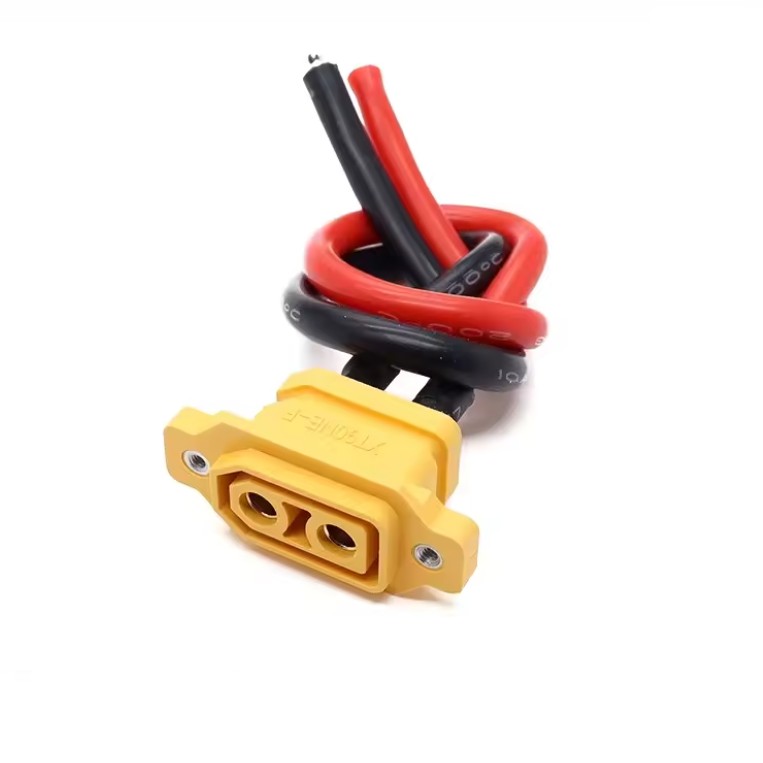

| Parameter | XT90-M (samec) | XT90E-F (panelová samica) |
|---|---|---|
| Typ | štandardný | panelový |
| Trvalý prúd | 90 A | 90 A |
| Pulzný krátkodobý prúd | 120 A | 120 A |
| Menovité napätie | DC 500 V | DC 500 V |
| Kontaktný odpor | ≤ 0,4 mΩ | ≤ 0,4 mΩ |
Typické použitie
- Batériové zostavy a BMS systémy
- Elektrické bicykle, kolobežky a ľahké EV aplikácie
- RC modely, drony, UAV a FPV
- Robotika a výkonové pohonné systémy
- Prenosné energetické stanice a off-grid solárne systémy
Samica (female) sa štandardne osadzuje na strane batérie, čím sa znižuje riziko skratu pri odpojenom stave. Tvar konektora zabraňuje zámene polarity. Panelové verzie XT90E-M a XT90E-F sú určené na pevnú montáž do plášťa zariadenia alebo krabičky. Pri spájkovaní väčších prierezov vodičov je potrebné použiť dostatočný tepelný výkon spájkovacej stanice; nedostatočné prehriatie spoja vedie k studenému spoju a zvýšenému prechodovému odporu.
