Popis
XT90 je dvojpólový silový konektor pre jednosmerné aplikácie s trvalým zaťažením do 90 A. Kontakty zo zlátených pružinových svoriek s priemerom 5 mm sú vstrekované do tela z nylonu PA, čím vzniká celistvá konštrukcia odolná voči mechanickému namáhaniu pri opakovanom spájaní a rozpájaní.

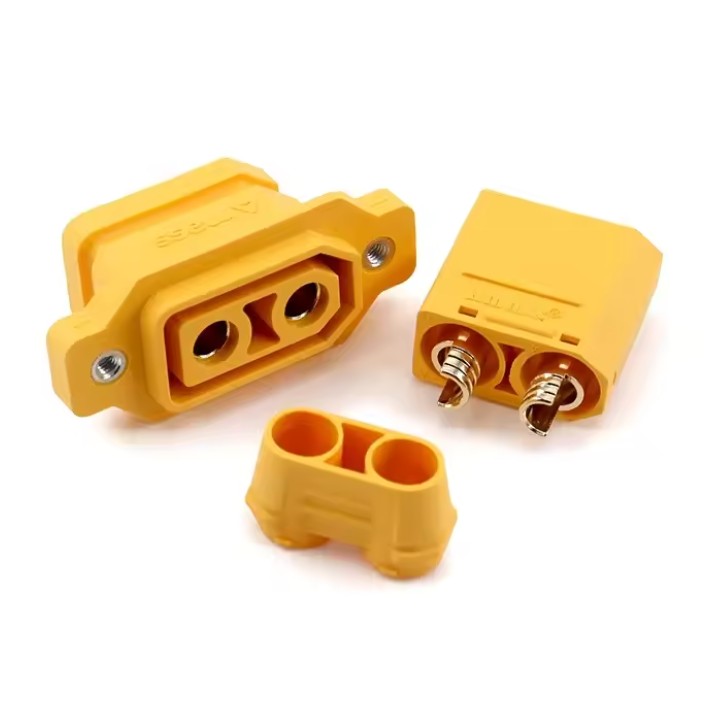

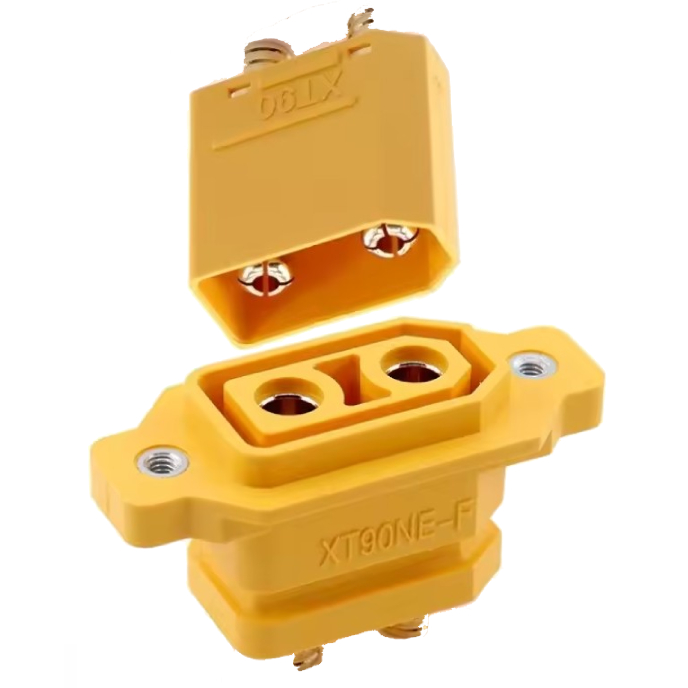

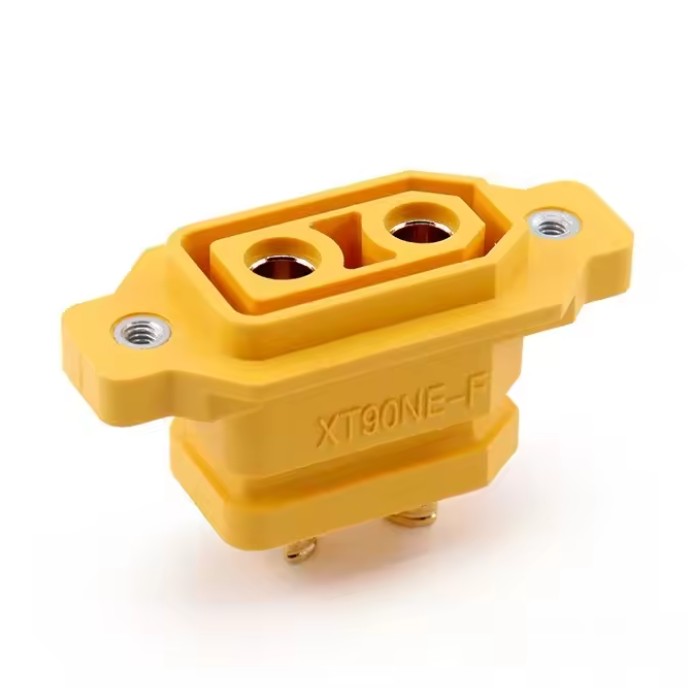

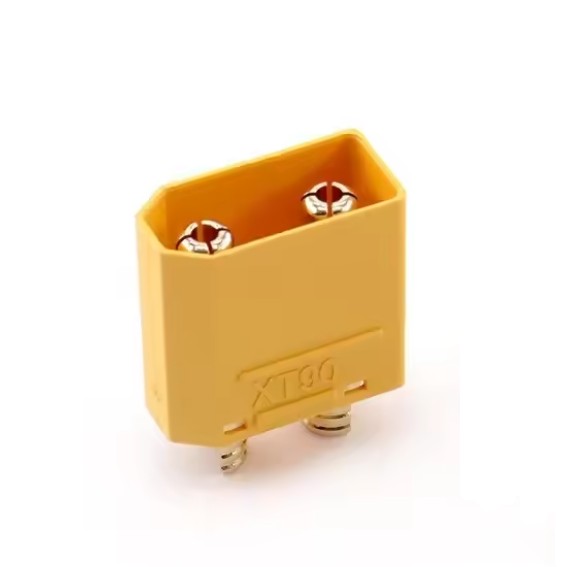

Konektor je dostupný v štandardnom aj panelovom vyhotovení. Panelové varianty XT90E-M a XT90E-F umožňujú pevnú montáž do plášťa zariadenia alebo krabičky. Tvar konektora zabraňuje zámene polarity, na tele je vyznačené označenie plus a mínus.
Elektrické parametre
- Trvalý prúd: 90 A
- Krátkodobý pulzný prúd: 120 A
- Menovité napätie: DC 500 V
- Kontaktný odpor: ≤ 0,4 mΩ
- Odporúčaný vodič: AWG 10–12 (4–6 mm²)
Konštrukcia
- Materiál tela: nylon PA (vysokoteplotný)
- Materiál kontaktov: meď, zlátená pružinová svorka
- Priemer kontaktu: 5 mm
- Pracovná teplota: −20 až +80 °C
- Spájkovacia teplota: 350–400 °C
Typické použitie
- Batériové zostavy a BMS systémy
- Elektrické bicykle, kolobežky a iné EV aplikácie
- RC modely, drony, UAV a FPV technika
- Robotika a výkonové pohonné systémy
- Prenosné energetické stanice a off-grid solárne systémy
Samica sa štandardne osadzuje na stranu batérie, aby sa znížilo riziko skratu pri odpojenom stave. Pri spájkovaní je potrebné použiť spájkovaciu stanicu s teplotou 350–400 °C; polkruhové spájkovacie plochy v tele konektora uľahčujú nanesenie spájky. Súčasťou balenia jedného kusu je plastový kryt kábla.
