Popis
Arduino Nano je doska mikrokontroléra založená na čipe ATmega328 s výkonom a počtom I/O pinov porovnateľným s Arduino UNO, ale v kompaktnejšom vyhotovení. Rozmery dosky sú 53 × 22 mm a piny sú umiestnené tak, aby bolo možné dosku jednoducho pripojiť do nepájivého kontaktného poľa. Doska obsahuje integrovaný USB prevodník CH340, napájací systém a tlačidlo reset.

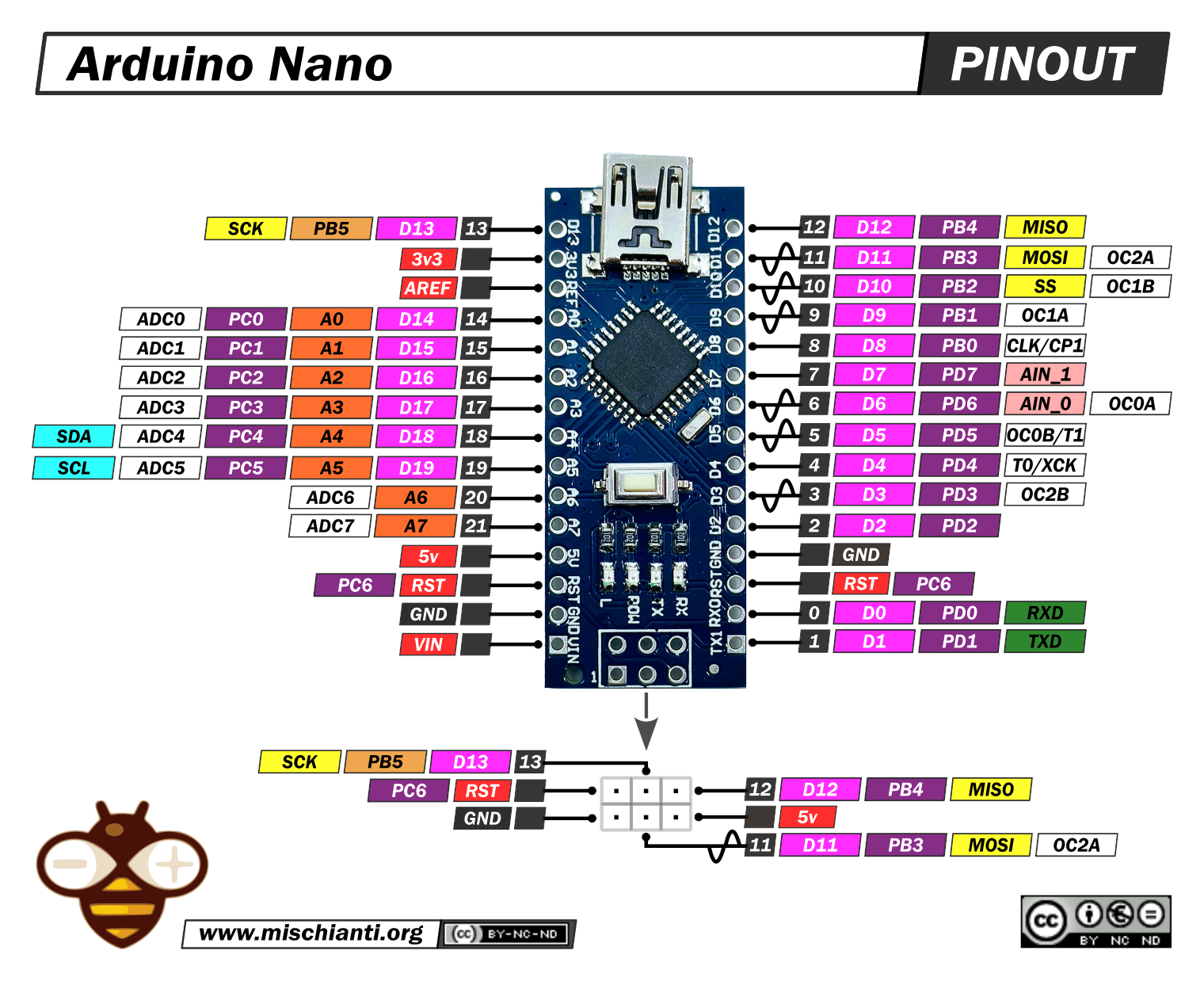

Technické špecifikácie
| Mikrokontrolér | ATmega328 (ATmega328P alebo ATmega328PB) |
| Frekvencia jadra | 16 MHz |
| FLASH pamäť | 32 kB |
| SRAM | 2 kB |
| EEPROM | 1 kB |
| Digitálne I/O | 14 pinov (6 s PWM) |
| Analógové I/O | 8 vstupov |
| Rozhrania | UART (1×), I²C (1×), SPI (1×), ISP |
| Časovače | 2× 8-bit, 1× 16-bit |
| Napájacie napätie (USB) | 5 V |
| Napájacie napätie (VIN vstup) | 6,5 – 12 V |
| Regulovaný výstup 3,3 V | max. 100 mA |
| Rozmery dosky | 53 × 22 mm |
| Hmotnosť | 15 g |
Vlastnosti dosky
- Mini USB konektor,
- integrovaný prevodník CH340 (USB-UART),
- 16 MHz kryštál,
- tlačidlo reset,
- indikačné LED – Power, RX, TX a programovateľná LED na pine L,
- príprava pre ICSP konektor.
Varianty čipu
Doska môže obsahovať čip ATmega328P alebo ATmega328PB. Obe verzie sú veľmi podobné a funkčne kompatibilné s Arduino IDE. Variant ATmega328PB ponúka dodatočné funkcie.
Pri nahrávaní kódu do variantu ATmega328PB cez Arduino IDE môže byť potrebné:
- v ponuke Nástroje vybrať „ATmega328P (Old Bootloader)“ bez preinštalovania bootloadera, alebo
- nainštalovať do Arduino IDE podporu MiniCore pre ATmega328PB a vybrať zodpovedajúci typ čipu, alebo
- preinštalovať bootloader pomocou USB ISP programátora a príslušnej podpory bootloadera.
Použitie a aplikácie
Arduino Nano je vhodné na prototypovanie, vstavané systémy a projekty vyžadujúce kompaktné rozmery pri zachovaní dostatočného počtu I/O pinov. Typické aplikácie zahŕňajú senzorové obvody, ovládanie motorov, záznam dát, jednoduché automatizačné úlohy a IoT senzory.
Požiadavky na nastavenie a použitie
Na programovanie dosky je potrebné stiahnuť Arduino IDE z oficiálnej stránky Arduino TU.
Niektoré operačné systémy nemusia dosku po pripojení cez USB automaticky rozpoznať. V takom prípade je potrebné nainštalovať ovládač CH340G.
Balenie obsahuje USB kábel na pripojenie dosky k počítaču.
Dostupné varianty a príslušenstvo
V ponuke sú dostupné aj ďalšie verzie, napríklad Arduino Nano bez spájkovaných pinov alebo originálne Arduino Nano vyrobené v Taliansku.
Poznámky a časté problémy
Pri prvom nahrávaní kódu cez Arduino IDE môže byť potrebné v ponuke Nástroje vybrať správny bootloader alebo typ dosky. Ak doska nie je systémom rozpoznaná, skontrolujte USB kábel a nainštalujte aktuálny ovládač CH340.
