Popis

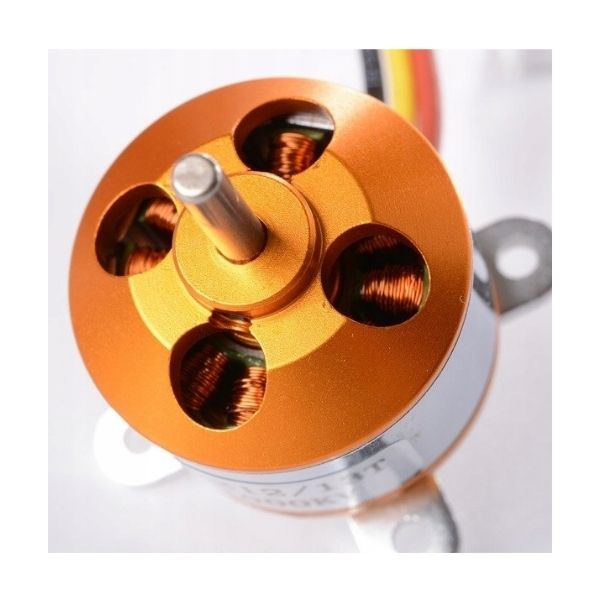

A2212 je trojfázový bezkefový BLDC motor typu outrunner vhodný najmä pre RC lietadlá, drony, modelárske projekty a ďalšie aplikácie vyžadujúce vysoké otáčky pri nízkej hmotnosti. Motor je dostupný vo variantoch 10T / 1400KV, 6T / 2200KV a 5T / 2700KV a dodáva sa spolu s montážnym príslušenstvom.
Hodnota KV udáva približný počet otáčok motora za minútu na jeden volt napájacieho napätia pri chode bez záťaže. Napríklad motor 2200KV dosahuje teoreticky približne 2200 ot./min. na každý volt napájania. Skutočné otáčky, prúdový odber, výkon a ťah závisia od použitej vrtule, napájacieho napätia a zaťaženia motora.
Označenie T vyjadruje počet závitov vinutia motora. Vo všeobecnosti platí, že vyšší počet závitov súvisí s nižšou hodnotou KV, zatiaľ čo nižší počet závitov umožňuje vyššie otáčky motora.
Na prevádzku motora je potrebný vhodný ESC regulátor pre trojfázové BLDC motory.
Hlavné vlastnosti
- trojfázový BLDC motor typu outrunner,
- vysoký pomer výkonu a hmotnosti,
- vhodný pre RC modely, drony a vlastné projekty,
- jednoduchá zmena smeru otáčania prehodením dvoch fázových vodičov,
- montážne príslušenstvo súčasťou balenia.
Technické špecifikácie
| Model | A2212 |
| Typ motora | BLDC outrunner |
| Počet fáz | 3 |
| Dostupné varianty | 10T / 1400KV, 6T / 2200KV, 5T / 2700KV |
| Priemer motora | cca 27,7 mm |
| Priemer hriadeľa | 3,17 mm |
| Montážne otvory | 4× M3 |
| Rozteč montážnych otvorov | 16 / 19 mm |
| Dĺžka vodičov | cca 70 mm |
Technický výkres a výkonové údaje
Podrobné rozmery motora a orientačné výkonové údaje pre vybrané konfigurácie nájdete v technickom výkrese a výkonovej tabuľke (PDF).
Výber vrtule a napájania
Vhodná veľkosť vrtule a počet článkov akumulátora závisia od zvoleného variantu motora. Podľa dostupnej výkonovej tabuľky je napríklad pre 1400KV pri napájaní 11,1 V uvedená vrtuľa 9050 a pre 2200KV vrtuľa 6030.
Pri zmene vrtule alebo napájania sa môže výrazne zvýšiť prúdový odber motora. Pri návrhu pohonu preto vždy skontrolujte maximálny prúd motora, možnosti ESC regulátora a vybíjací prúd akumulátora.
ESC regulátor
BLDC motor nie je možné pripojiť priamo k batérii ani k výstupu mikrokontroléra. Na jeho riadenie je potrebný elektronický regulátor otáčok ESC. V našej ponuke nájdete ESC kontroléry pre BLDC motory v rôznych prúdových variantoch.
Pri výbere ESC odporúčame ponechať dostatočnú prúdovú rezervu oproti maximálnemu odberu motora.
Testovanie motora
Na jednoduché otestovanie motora a ESC bez potreby programovania mikrokontroléra môžete použiť Servo a BLDC motor tester 3 kanály.
Napájanie
Pre RC aplikácie je vhodné použiť výkonový Li-Pol akumulátor s dostatočným vybíjacím prúdom. Pre 3S konfigurácie môžete použiť napríklad Li-Pol batériu 3S 11,1 V / 2600 mAh / 35C. Vždy však skontrolujte vhodnosť napätia pre konkrétny variant motora a použitú vrtuľu.

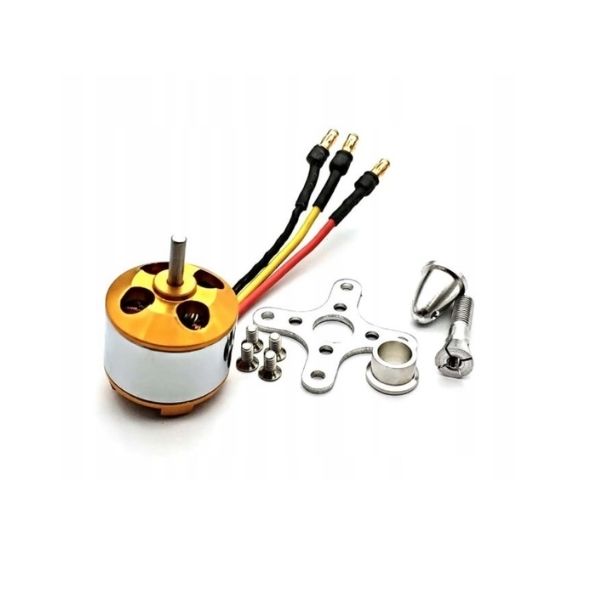

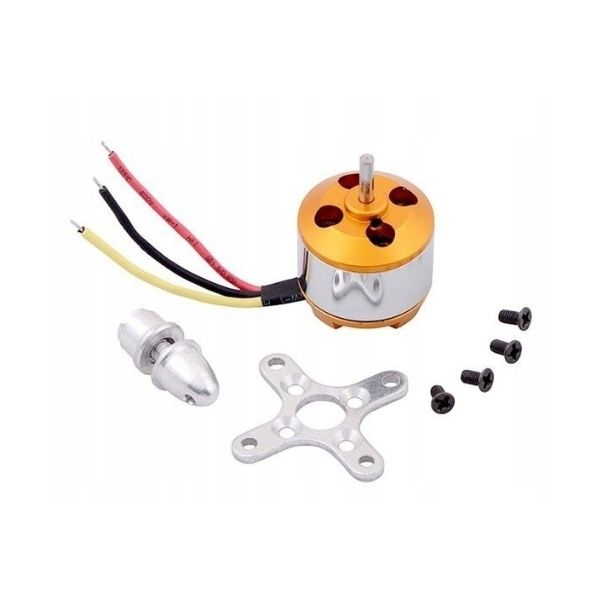

Obsah balenia
- 1× BLDC motor A2212 podľa zvoleného variantu,
- kovový montážny kríž,
- montážne skrutky,
- adaptér na vrtuľu.
Upozornenie: ESC regulátor, vrtuľa a napájací akumulátor nie sú súčasťou balenia. Vhodnú kombináciu vrtule, napájania a ESC je potrebné zvoliť podľa konkrétneho variantu motora a požadovaného zaťaženia.
Poznámka: Vyhotovenie a zakončenie prívodných vodičov sa môže líšiť podľa zvoleného variantu alebo aktuálnej dodávky.
