Popis

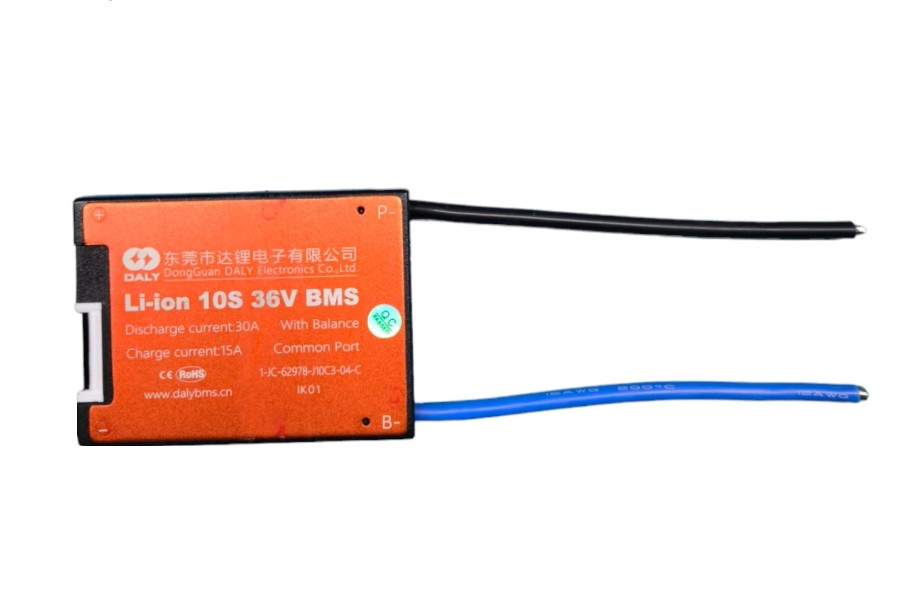

Daly Standard BMS (Battery Managment System) 10S 36V 30A je hardvérový správca batérií (BMS) pre 10-článkové Li-ion/NMC akumulátorové zostavy s menovitým napätím 36 V. Ide o common-port verziu – záťaž aj nabíjačka zdieľajú jeden negatívny vývod P−, čo zjednodušuje zapojenie. BMS chráni batériový pack pred poškodením a zabezpečuje spoľahlivú prevádzku.
Doska využíva precízny detekčný čip s presnosťou napätia ±0,025 V a ochranou pri skrate v čase 250 – 500 µs. Na rozdiel od Smart verzie nemá Bluetooth ani UART komunikáciu – všetky ochranné funkcie sú realizované hardvérovo bez potreby softvéru.
Upozornenia pri zapájaní
- B− (modrý silový vývod) pripojiť na najnegatívnejší bod článkového packu
- P− (čierny silový vývod) pripojiť na negatív záťaže aj nabíjačky (common port)
- 11-pinový balančný konektor zapojiť v poradí B0 (referencia GND packu) → B1 … B10; zámenné alebo vynechané piny spôsobujú poškodenie BMS
- Zakázané: spätné zapojenie B− a P−, použitie s LiFePO4 alebo LTO článkami, preťaženie nad menovitý prúd
Hlavné vlastnosti
- Hardware BMS pre 10S Li-ion/NMC (36 V nominálne)
- Prevádzka common port – záťaž a nabíjačka na spoločnom P−
- Prúd vybíjania 30 A, prúd nabíjania 15 A
- Presnosť detekcie napätia ±0,025 V
- Ochrana pri skrate 250 – 500 µs
- 11-pinový balančný konektor (B0 – B10)
- Silové vývody: B− (modrý) a P− (čierny)
- Bez Bluetooth a UART – čisto hardvérová ochrana
Technické špecifikácie
| Chémia článkov | Li-ion / NMC |
|---|---|
| Počet článkov (série) | 10S |
| Nominálne napätie packu | 36 V |
| Prúd vybíjania | 30 A |
| Prúd nabíjania | 15 A |
| Typ portu | common port (P− spoločný pre záťaž aj nabíjačku) |
| Presnosť napätia | ±0,025 V |
| Ochrana pri skrate | 250 – 500 µs |
| Balančný konektor | 11-pinový (B0 – B10) |
| Silové vývody | B− (modrý), P− (čierny) |
| Komunikácia | žiadna (hardvérová verzia) |
| Záruka | 1 rok |
Ochranné funkcie
- prepätie článku (OVP)
- podpätie článku (UVP)
- prepätie celého packu
- podpätie celého packu
- nadprúd pri vybíjaní (OCP)
- skrat (SCP, 250 – 500 µs)
- ochrana pri nabíjaní nadprúdom
Použitie
- elektrické bicykle a kolobežky (36 V e-bike)
- trojkolky a nízkorýchlostné vozidlá
- záhradné a priemyselné stroje napájané batériami
- solárne a outdoor energy storage systémy
- DIY Li-ion batériové zostavy 36 V
Balenie obsahuje
- 1× BMS Daly Standard 10S 36V 30A
