Popis

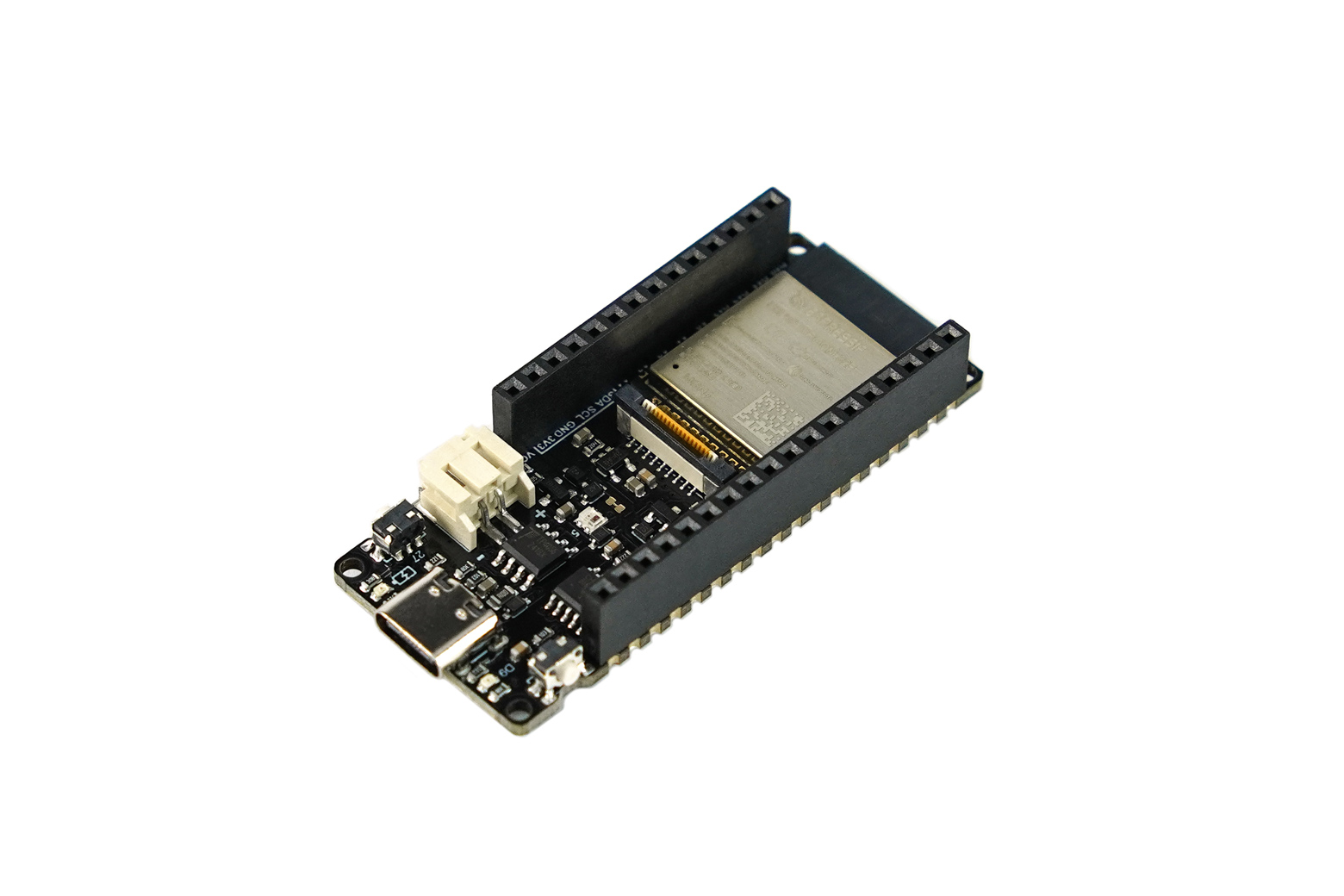

FireBeetle 2 ESP32-E je kompaktný IoT mikrokontrolér postavený na module ESP-WROOM-32E s dvojjadrovým procesorom Xtensa LX6. Podporuje WiFi aj Bluetooth 4.2 a vďaka spotrebe od 2 mA je vhodný pre batériovo napájané a nositeľné zariadenia. Táto verzia (DFR0654-F) má predspájkované piny, takže je pripravená na okamžité zapojenie do nepájivého poľa alebo FireBeetle shieldu.
Doska obsahuje vstavaný nabíjací obvod s konektorom PH2.0 pre Li-ion batériu (3,7 – 4,2 V), USB-C port a rozhranie GDI pre jednoduchý plug-and-play display. Dizajn s výstupkami (stamp holes) umožňuje priame osadenie na vlastnú DPS. Kompatibilná je s Arduinom a čoskoro aj s MicroPythonom a Scratch grafickým programovaním.
Poznámka: FireBeetle 2 nie je pinovo ani rozmerovo kompatibilná s pôvodnou FireBeetle riadou – rovnako ani rozširujúce shieldy nie sú navzájom zámenné.
Hlavné vlastnosti
- Dual-core procesor Xtensa LX6 240 MHz, SRAM 520 kB, Flash 4 MB
- WiFi IEEE 802.11 b/g/n (do 150 Mbps) + Bluetooth 4.2 BLE/BR/EDR
- Spotreba od 2 mA (deep sleep)
- Vstavaný nabíjací obvod + konektor PH2.0 pre Li-ion batériu
- Port USB-C a rozhranie GDI pre displeje
- WS2812 RGB LED na doske
- Stamp holes pre osadenie na vlastnú DPS
- Verzia s predspájkovanými pinmi (plug-and-play)
Technické špecifikácie
| Procesor | Xtensa Dual-Core 32-bit LX6, 240 MHz |
|---|---|
| SRAM | 520 kB |
| ROM | 448 kB |
| Flash | 4 MB |
| WiFi | IEEE 802.11 b/g/n, 2412 – 2484 MHz |
| Bluetooth | v4.2 BR/EDR + BLE, 2402 – 2480 MHz |
| Napájanie (USB-C) | 5 V DC |
| Napájanie (Li-ion) | 3,7 – 4,2 V (PH2.0) |
| Napájanie (VCC pin) | 5 V DC |
| Digitálne piny | 18× (IO0, IO1, IO2 … IO26) |
| Analógové piny | 11× |
| UART | 2× |
| SPI | 1× |
| I2C | 1× |
| I2S | 1× |
| DAC | 2× |
| Touch | 7× |
| LED PWM kanály | 16× |
| RGB LED | WS2812 |
| Display rozhranie | GDI |

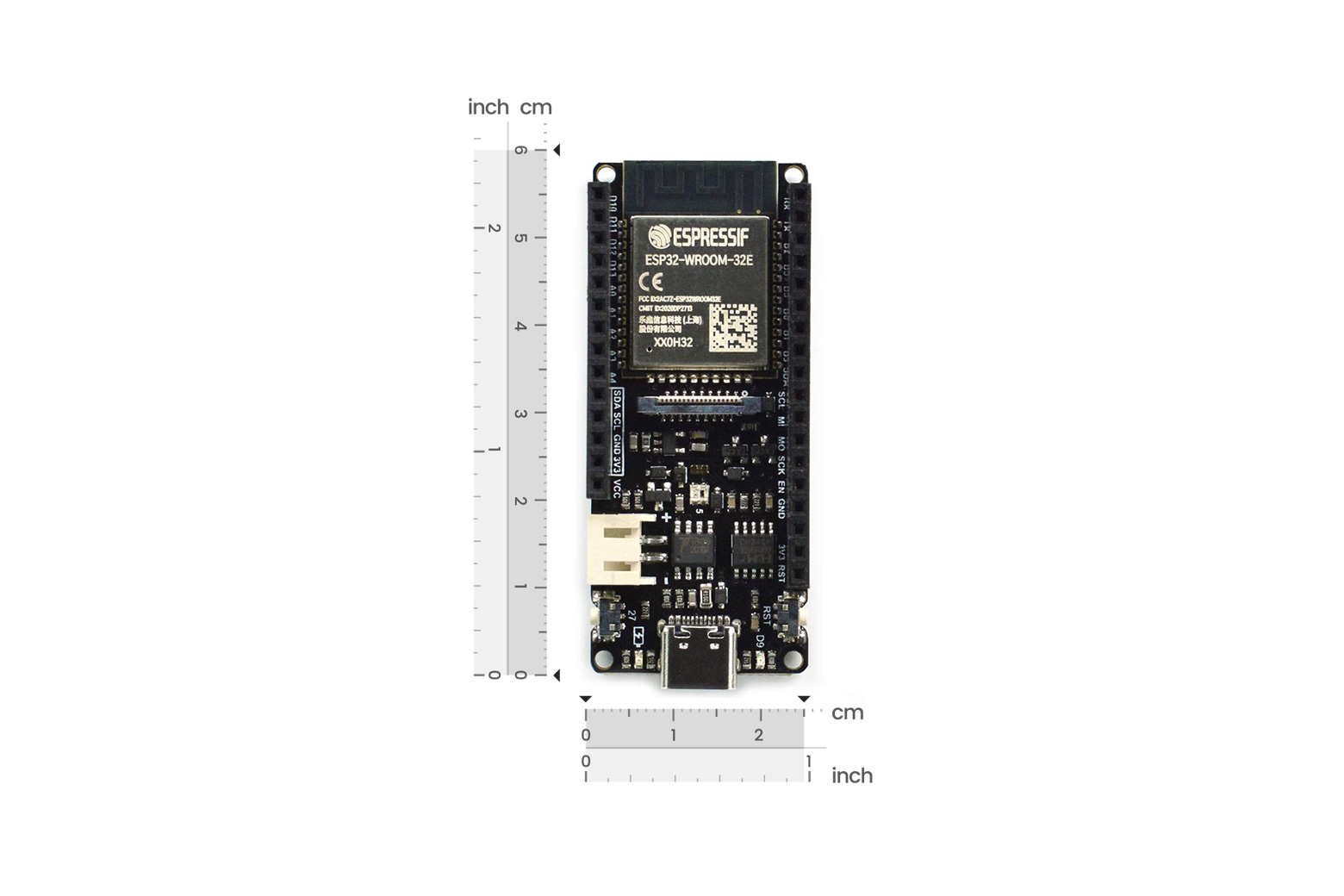

| Rozmery | 25,4 × 60 mm |
| Priemer montážneho otvoru | 2,0 mm |
| Hmotnosť | 23 g |
Použitie
- IoT projekty pre inteligentnú domácnosť
- priemyselné IoT aplikácie
- nositeľné zariadenia s batériovým napájaním
- prototypovanie vlastných DPS (stamp holes)
- WiFi/Bluetooth senzorové uzly

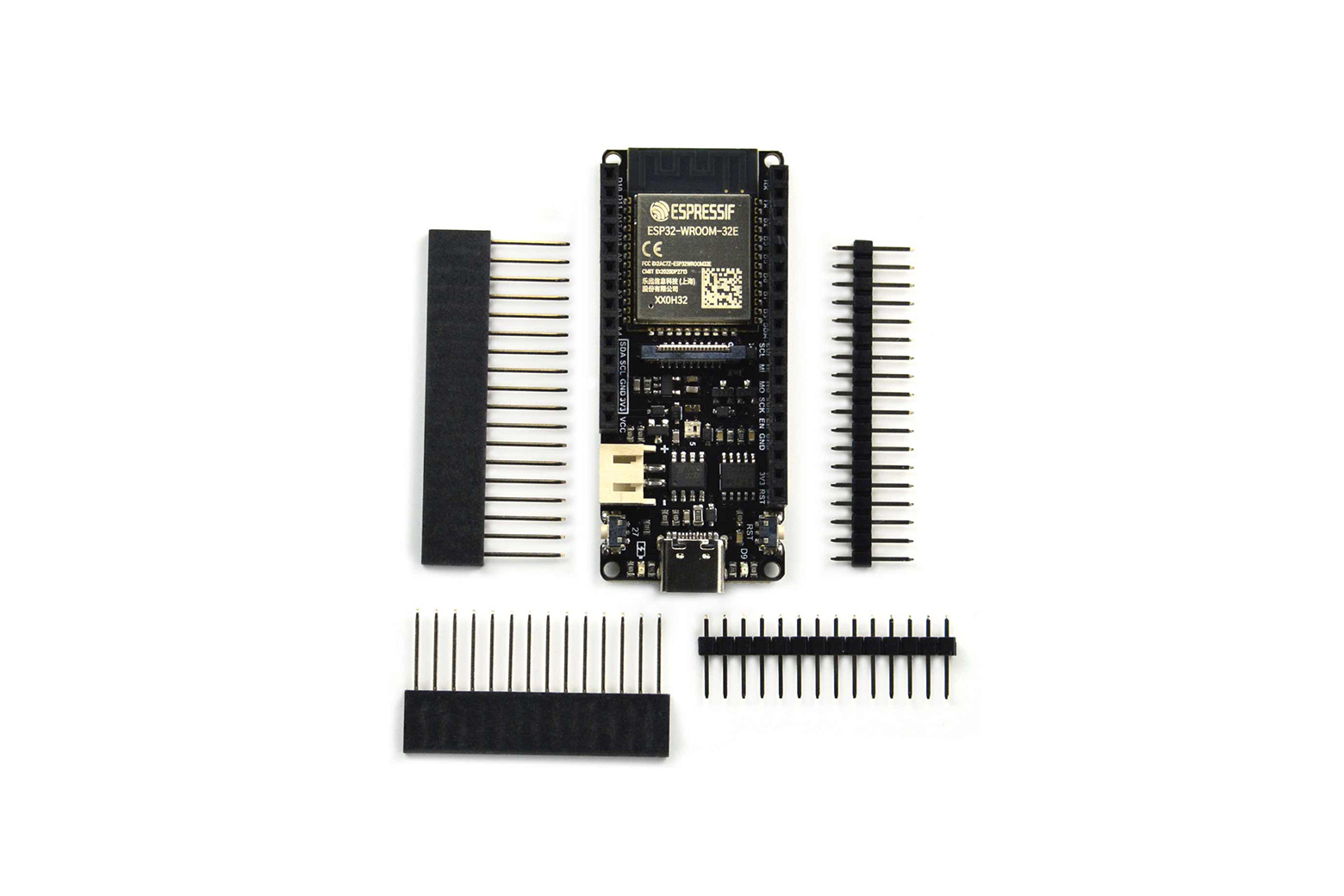

Balenie obsahuje
- 1× FireBeetle 2 ESP32-E s predspájkovanými pinmi
- 1× 18-pin kolíková lišta 2,54 mm (samec)
- 1× 18-pin kolíková lišta 2,54 mm (samica)
- 1× 14-pin kolíková lišta 2,54 mm (samec)
- 1× 14-pin kolíková lišta 2,54 mm (samica)
