Popis
2,8″ LCD displejový modul s rozlíšením 320×240 farebných pixelov využíva driver čip ILI9341 a integrovaný čip XPT2046 pre podporu odporového dotyku. Displej komunikuje cez rozhranie SPI (4-vodičové) a vyniká pozorovacím uhlom (60/60/60/60). Podporuje rozhranie GDI (vyžaduje riadiacu dosku s konektorom GDI). Modul je vďaka vysokému rozlíšeniu, širokému zornému uhlu a jednoduchému zapojeniu vhodný na rôzne zobrazovacie aplikácie: monitorovanie a signalizáciu senzorov, zobrazenie dát z riadiacej jednotky, blikajúce alebo 3D zobrazenia, dotykové rozhrania a podobne.

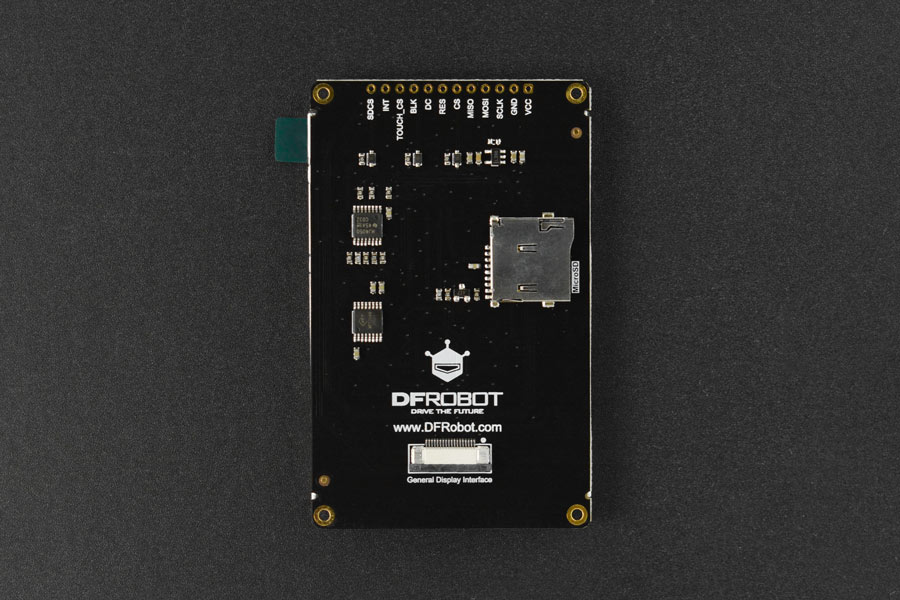

Displej pracuje v rozsahu napájania 3,3 – 5 V a je kompatibilný s viacerými riadiacimi platformami: UNO, Leonardo, ESP32, ESP8266, FireBeetle M0 a ďalšie. Pri použití s M0 cez rozhranie GDI sa výrazne zjednoduší zapojenie. Modul navyše obsahuje slot na MicroSD kartu pre zobrazovanie väčšieho množstva obrázkov.
Poznámka: produkt neobsahuje MicroSD kartu – tú je potrebné dokúpiť samostatne.
Špecifikácie:
| Napájacie napätie | 3,3 – 5,5 V |
|---|---|
| Farebná hĺbka | 16-bit (RGB565) |
| Driver čip | ILI9341 |
| Dotykový čip | XPT2046 |
| Rozlíšenie | 320 × 240 px |
| Komunikácia | SPI |
| Jas | 300 cd/m² (typicky) |
| Spotreba pri plnej obrazovke | 43,5 mA @ 5 V / 3,3 V |
| Pracovná teplota | −10 až +60 °C |
| Plocha displeja | 57,60 × 43,20 mm (2,27 × 1,70″) |

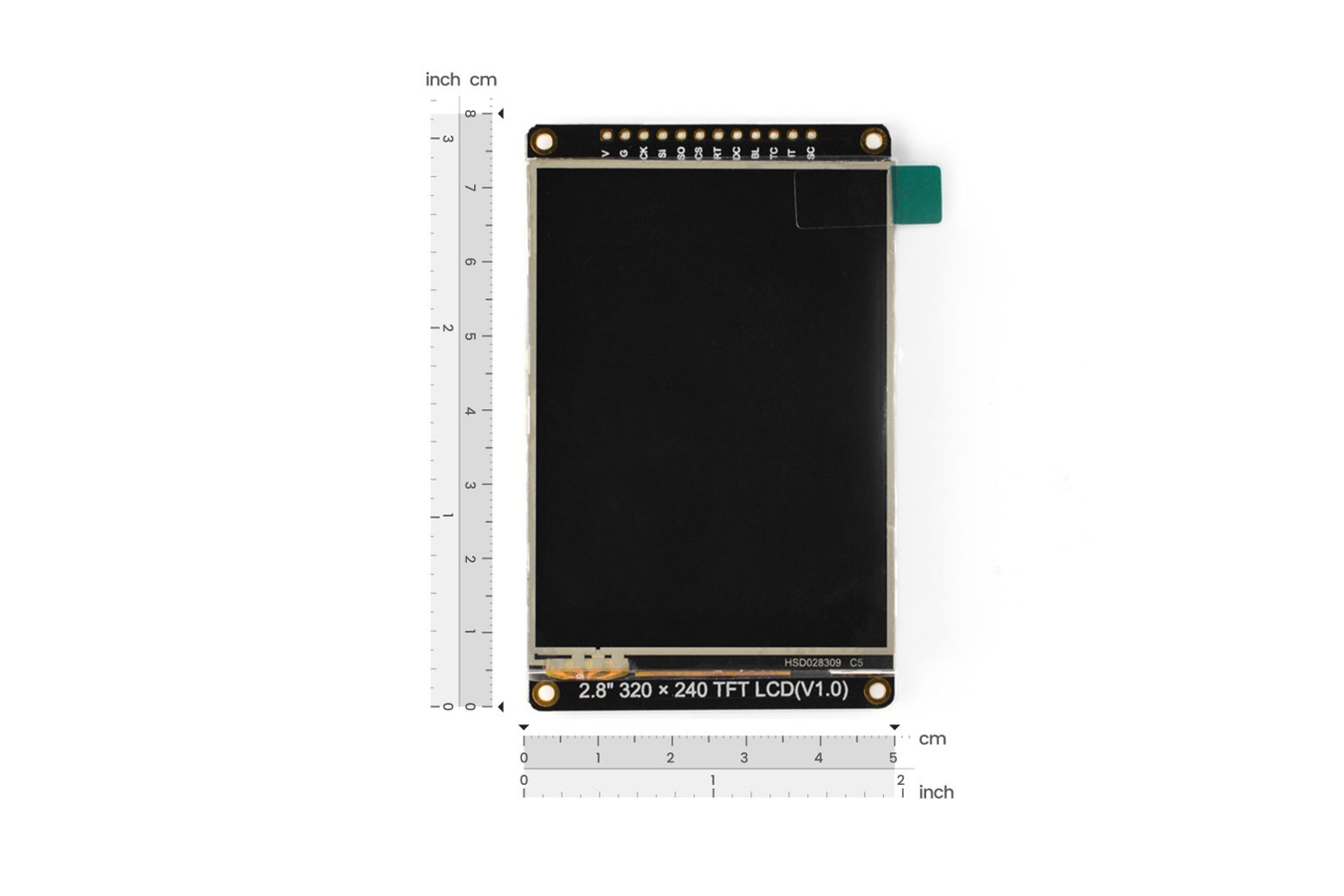

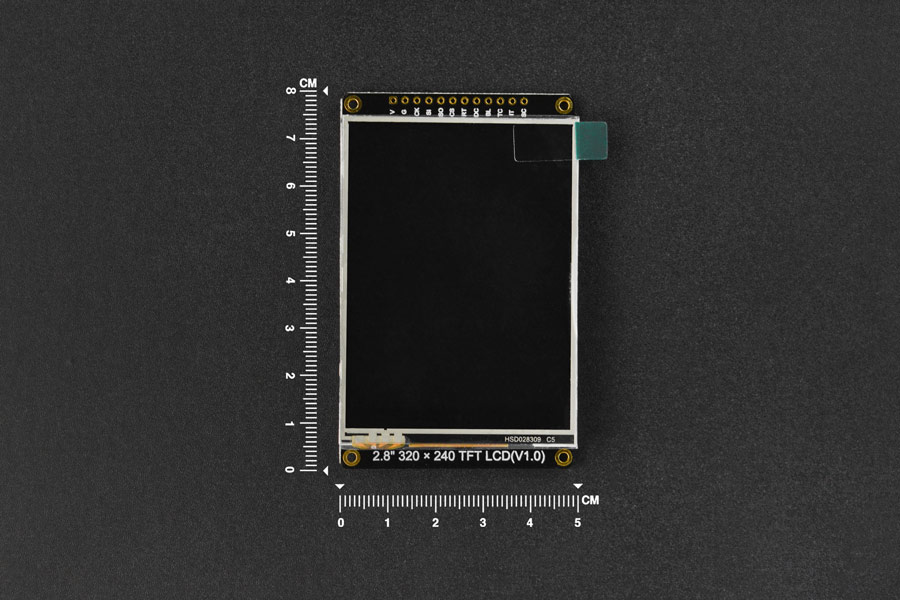

| Rozmery modulu | 80,00 × 50,00 mm (3,15 × 1,97″) |
| Priemer montážneho otvoru | 2 mm |
Hlavné vlastnosti
Široký zorný uhol 60/60/60/60°
Odporová dotyková vrstva (driver XPT2046)
Vysoké rozlíšenie 320×240 pixelov, 16-bitová farebná hĺbka (RGB565)
Rozhranie GDI pre jednoduché zapojenie (plug and play)
Vstavaný slot na MicroSD kartu
Driver displeja ILI9341, komunikácia cez SPI
Kompatibilný s UNO, Leonardo, ESP32, ESP8266, FireBeetle M0 a ďalšími
Použitie
- monitorovanie a signalizácia senzorov
- zobrazenie dát z riadiacej jednotky
- blikajúce alebo 3D zobrazenia
- dotykové ovládacie rozhranie
Balenie obsahuje

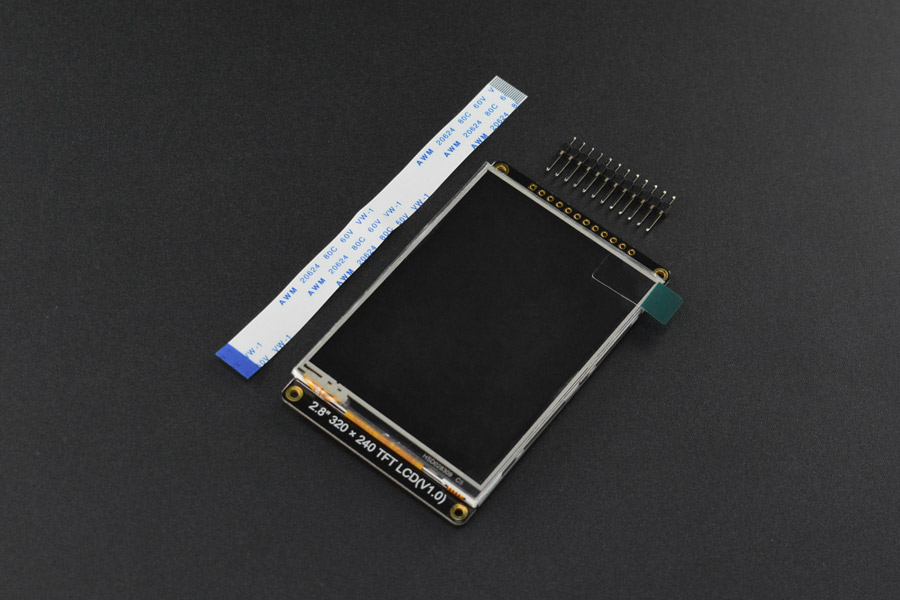

- 1× 2,8″ 320×240 TFT LCD dotykový displej so slotom na MicroSD
- 1× jednoradový kolíkový konektor 2,54 mm, 12-pin, čierny
- 1× FPC kábel 0,5 mm, 18-pin, 10 cm (s obráteným zapojením)
