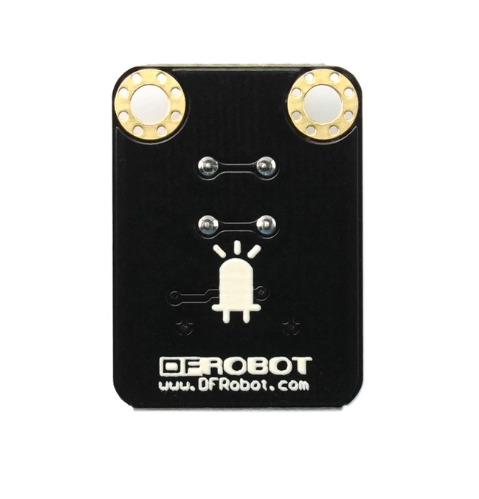

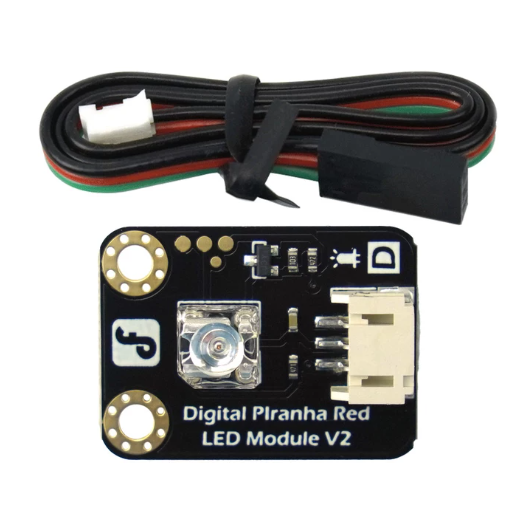

DFRobot Gravity digitálny Piranha LED modul

2.95€

Digitálny LED modul Gravity s Piranha LED diódou, napájaním 3,3 – 5 V a podporou PWM regulácie jasu.

Vymazať

Prosím, vyberte variant produktu vyššie.

Skladom viac typov

Pridať medzi obľúbené
Viac informácií
Katalógové číslo: DFR0031 Kategória: Značka:

Popis

DFRobot Gravity digitálny Piranha LED modul je jednoduchý LED modul určený na použitie s Arduino kompatibilnými doskami a ďalšími mikrokontrolérmi. Využíva digitálny riadiaci pin a umožňuje jednoduché zapínanie, vypínanie aj reguláciu jasu pomocou PWM signálu.

Modul patrí do série Gravity, takže je vhodný na rýchle prototypovanie bez zložitého zapájania. Je možné ho použiť na svetelné indikátory, výučbové projekty, jednoduché signalizácie, interaktívne svetelné efekty alebo ako doplnok k senzorovým projektom.

LED modul sa ovláda digitálnym pinom mikrokontroléra. Podľa dokumentácie výrobcu je modul aktívny pri logickej úrovni LOW a vypnutý pri úrovni HIGH. Jas LED diódy je možné regulovať pomocou PWM výstupu.

Hlavné vlastnosti

  • Digitálny LED modul zo série Gravity
  • Piranha LED dióda s výrazným svitom
  • Napájanie 3,3 – 5 V
  • Digitálne ovládanie cez mikrokontrolér
  • Podpora PWM regulácie jasu
  • Jednoduché pripojenie pomocou Gravity kábla
  • Dostupné varianty: červená, zelená a žltá
  • Vhodné pre Arduino, ESP32, Raspberry Pi Pico a ďalšie vývojové dosky

Technické špecifikácie

Typ produktu Digitálny LED modul
Výrobca DFRobot
Séria Gravity
Typ LED Piranha LED
Napájacie napätie 3,3 – 5 V
Riadenie Digitálny pin, podpora PWM
Uhol vyžarovania 65°
Rozmery 30 × 22 mm
Hmotnosť 5 g
Dostupné farby Červená / žltá / zelená podľa zvoleného variantu

Varianty

Variant Farba LED SKU výrobcu Vlnová dĺžka
R Červená DFR0031-R cca 620–625 nm
Y Žltá DFR0031-Y 585–594 nm
G Zelená DFR0031-G 515–530 nm

Popis pinov

S Digitálny riadiaci pin, podpora PWM
+ Napájanie 3,3 – 5 V
– GND

Použitie

  • svetelné indikátory a signalizácia
  • Arduino a mikrokontrolérové projekty
  • PWM regulácia jasu LED
  • výučbové a školské projekty
  • interaktívne svetelné efekty
  • prototypovanie so sériou Gravity

Viac informácií o zapojení, dokumentácii a ukážkovom kóde nájdete na stránke výrobcu: DFRobot Gravity Digital Piranha LED Module Wiki

Ďalšie informácie

Hmotnosť -
Farba LED-ky

Červená, Zelená, Žltá

Časté otázky

Akým napätím je možné modul napájať?

Modul pracuje s napájaním v rozsahu 3,3–5 V, takže je vhodný pre bežné mikrokontrolérové platformy.

Dá sa jas LED regulovať?

Áno. Signálový vstup podporuje PWM reguláciu, pomocou ktorej je možné meniť jas LED.

Ako sa LED zapína a vypína?

Modul používa obrátenú logiku: pri úrovni LOW sa LED rozsvieti a pri úrovni HIGH zhasne.

Je modul kompatibilný s Arduino?

Áno. Modul je vhodný pre Arduino a ďalšie vývojové dosky s kompatibilným digitálnym výstupom a napájaním 3,3–5 V.

Aké piny modul používa?

Modul má tri pripojenia: signálový vstup, napájanie a GND. Signálový pin podporuje aj PWM.

Aké farby LED sú dostupné?

Produkt je dostupný vo variantoch červená, žltá a zelená. Farbu si vyberte pri objednávke.

Líšia sa jednotlivé farebné varianty zapojením?

Nie. Základné zapojenie a spôsob ovládania sú pri červenej, žltej aj zelenej verzii rovnaké.

Aký je vyžarovací uhol LED?

Výrobca uvádza vyžarovací uhol približne 65°.

Je potrebný externý rezistor k LED?

Nie. Ide o hotový LED modul určený na priame pripojenie k vývojovej doske podľa odporúčaného zapojenia výrobcu.

Na čo je Piranha LED modul vhodný?

Modul je vhodný napríklad na stavovú signalizáciu, svetelné efekty, interaktívne projekty, hračky a výukové Arduino projekty.

Je Piranha LED jasnejšia ako bežná 5 mm LED?

Podľa výrobcu poskytuje Piranha LED vyšší jas a širší vyžarovací rozsah než bežné okrúhle LED moduly.
