Popis

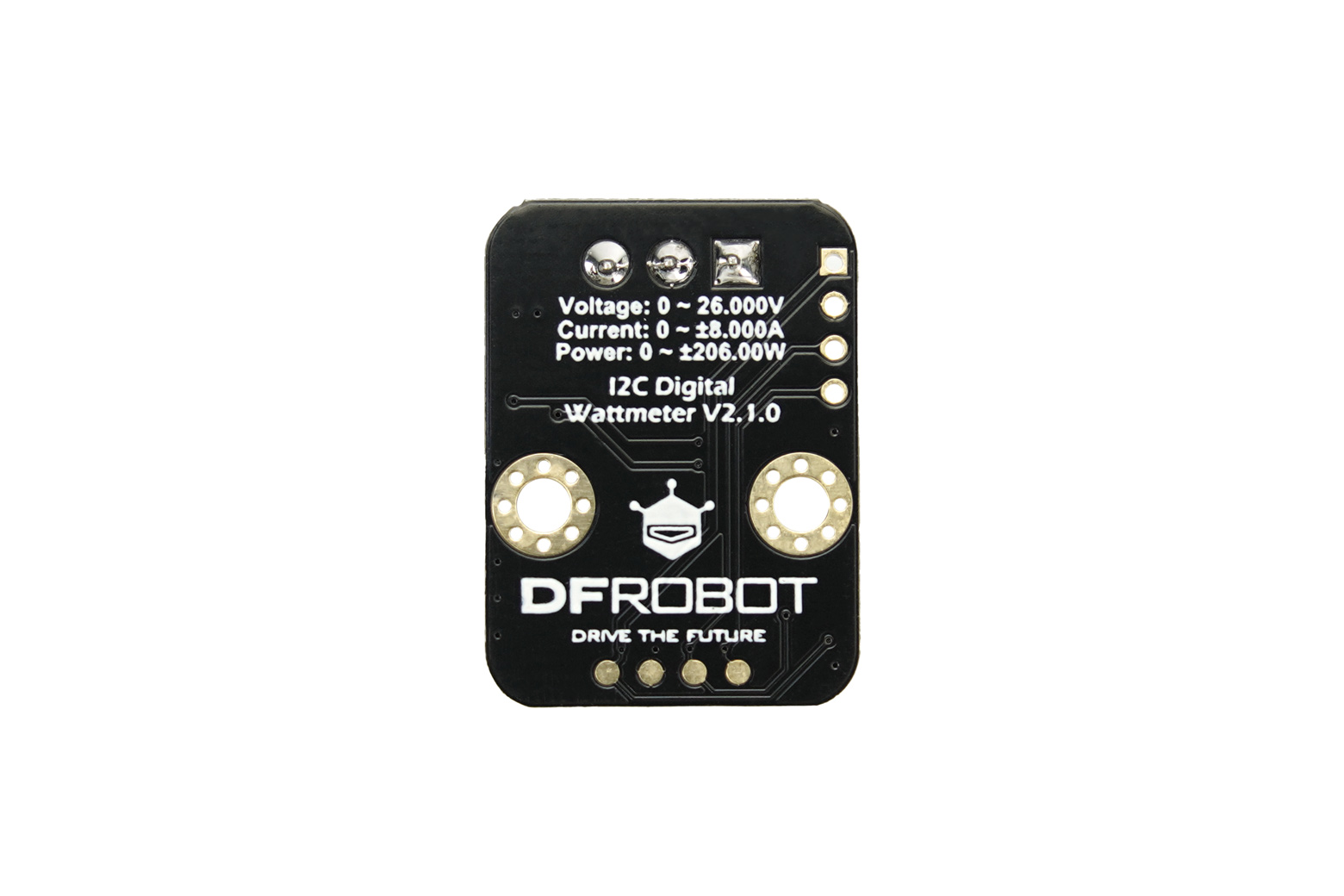

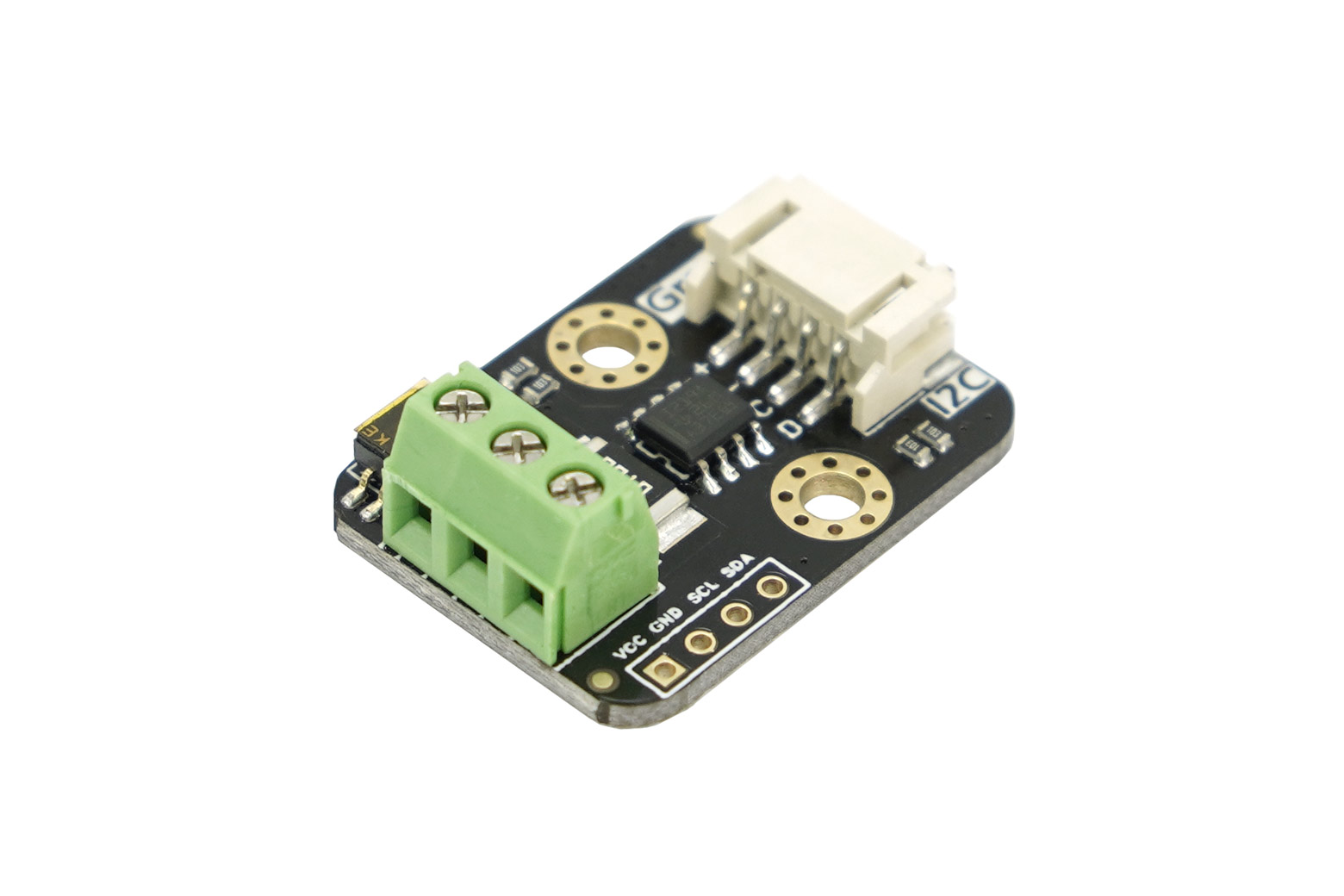

Gravity I2C Digital Wattmeter je kompaktný modul na presné meranie napätia, prúdu a výkonu v rozsahu 26 V / 8 A s maximálnou relatívnou chybou ±0,2 % (po jednoduchej manuálnej kalibrácii). Využíva čip TI INA219 s nulovým teplotným driftom a 10 mΩ odberový rezistor z nízkotemperaturovej zliatiny s výkonom 2 W.
Modul meria obojsmerný prúd na vysokej strane (high-side) – kladná hodnota znamená nabíjanie, záporná vybíjanie – čo je výhodou v solárnych a batériových aplikáciách. Štyri I2C adresy konfigurovateľné cez DIP prepínač umožňujú zapojiť až štyri moduly na jednu zbernicu.
Hlavné vlastnosti
- Čip TI INA219 s nulovým teplotným driftom
- Meranie napätia, prúdu aj výkonu v rozsahu 26 V / 8 A / 206 W
- Maximálna relatívna chyba ±0,2 % (po manuálnej kalibrácii)
- Rozlíšenie: napätie 4 mV, prúd 1 mA, výkon 4 mW (softvér) / 20 mW (hardvér)
- Obojsmerné meranie prúdu na vysokej strane (high-side)
- 4 konfigurovateľné I2C adresy (0x40, 0x41, 0x44, 0x45) cez DIP prepínač
- Kompatibilný s 3,3 V aj 5 V riadiacimi doskami
- Kompaktné rozmery 30 × 22 mm, hmotnosť len 4 g
Technické špecifikácie
| Napájacie napätie (VCC) | 3,3 – 5,5 V |
|---|---|
| Rozsah napätia (IN+ / IN−) | 0 – 26 V |
| Rozlíšenie napätia | 4 mV |
| Chyba napätia | < ±0,2 % (typicky) |
| Rozsah prúdu | 0 – ±8 A (obojsmerný) |
| Rozlíšenie prúdu | 1 mA |
| Chyba prúdu | < ±0,2 % (typicky, po kalibrácii) |
| Rozsah výkonu | 0 – 206 W |
| Rozlíšenie výkonu | 20 mW (HW) / 4 mW (SW) |
| Kľudový prúd | 0,7 mA |
| Rozhranie | Gravity I2C (logická úroveň 0 – 3,3 V) |
| I2C adresy | 0x40, 0x41, 0x44, 0x45 |
| Rozmery | 30 × 22 mm |
| Hmotnosť | 4 g |
Použitie
- meranie spotreby elektronických modulov a projektov
- správa energie solárnych systémov
- meranie kapacity a stavu batérií (fuel gauge)
- monitorovanie prúdu motorov pri záťaži
- vyhodnotenie výdrže batérie
Balenie obsahuje
- 1× Gravity I2C Digital Wattmeter
- 1× kábel Gravity 4-pin I2C/UART
