Popis

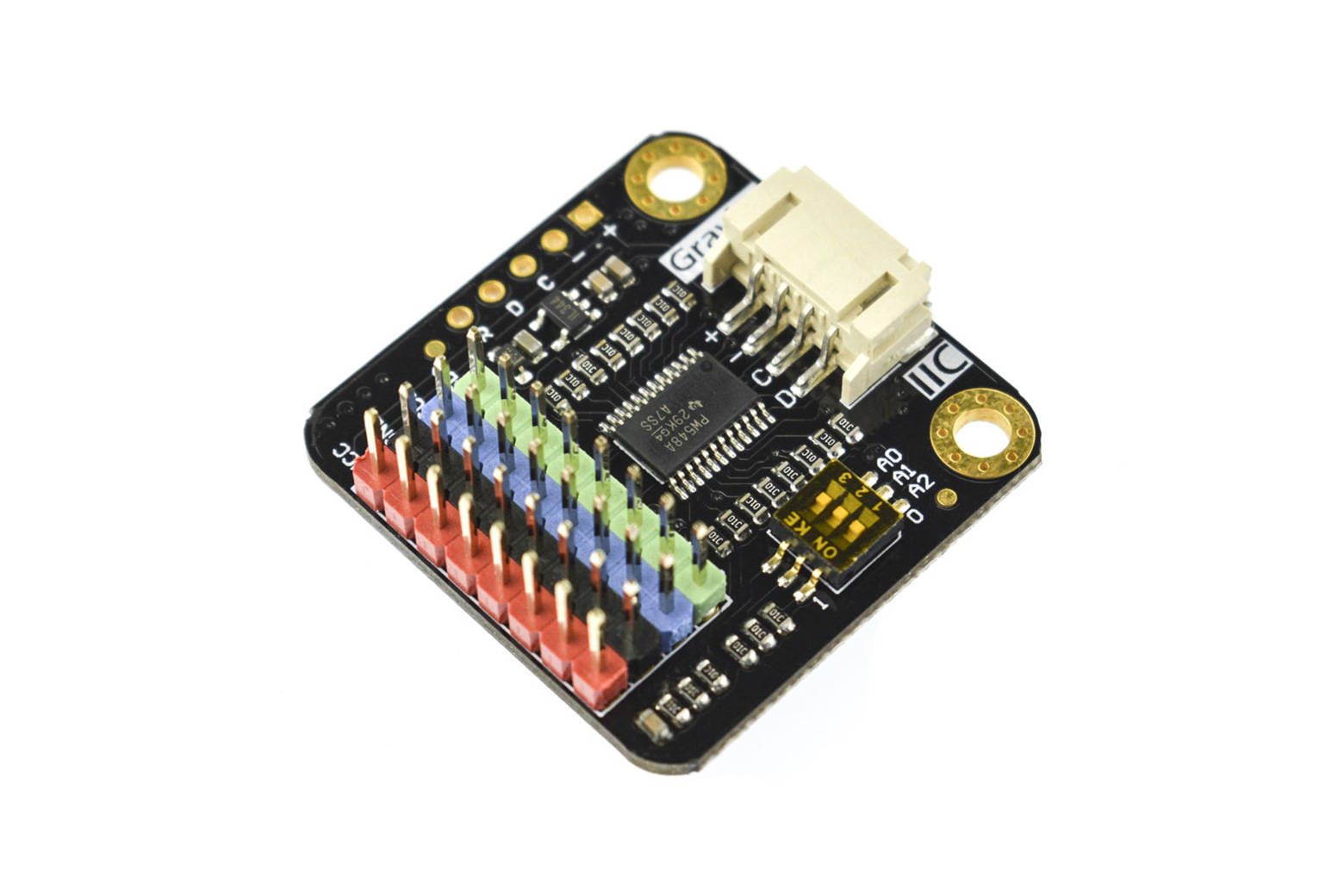

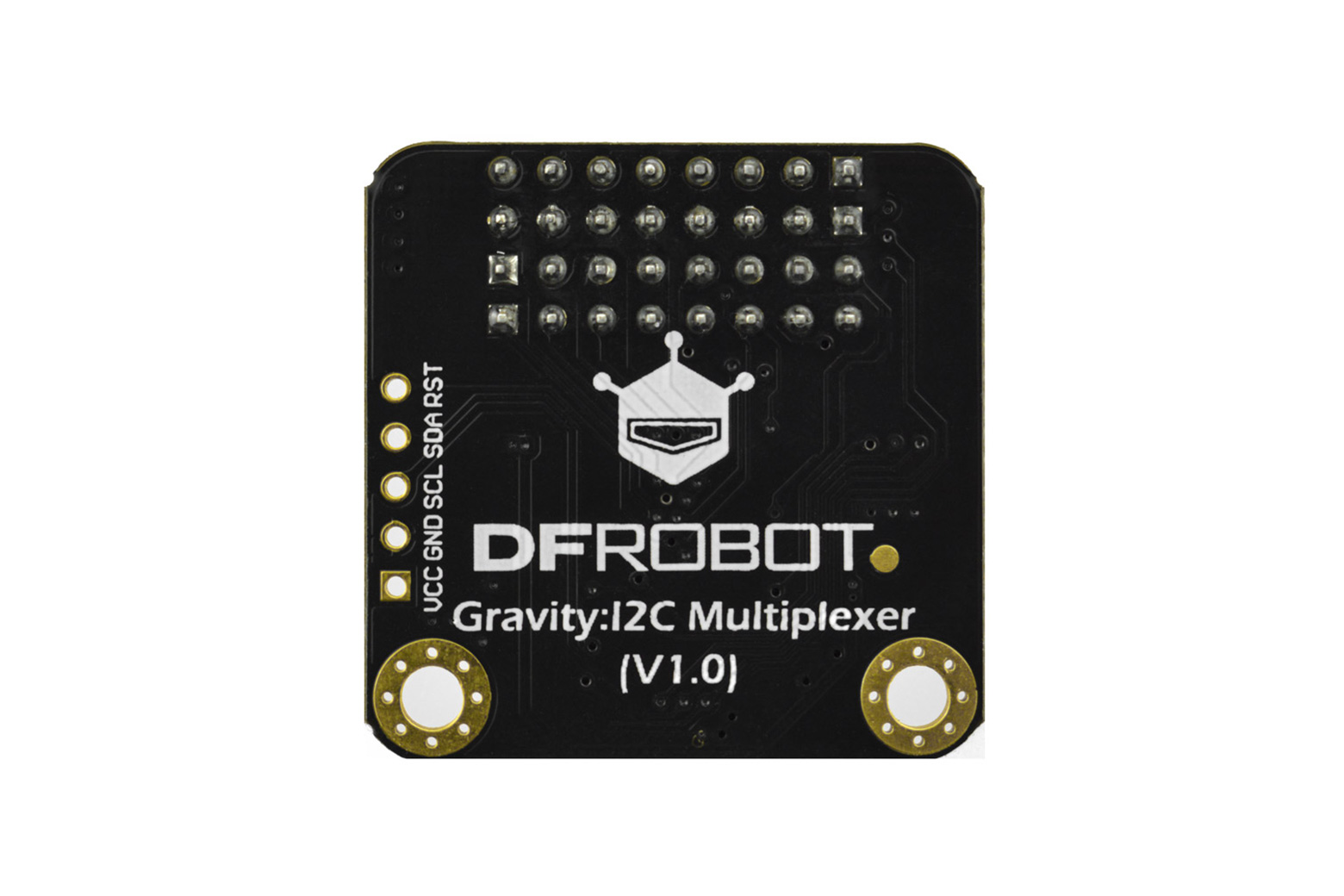

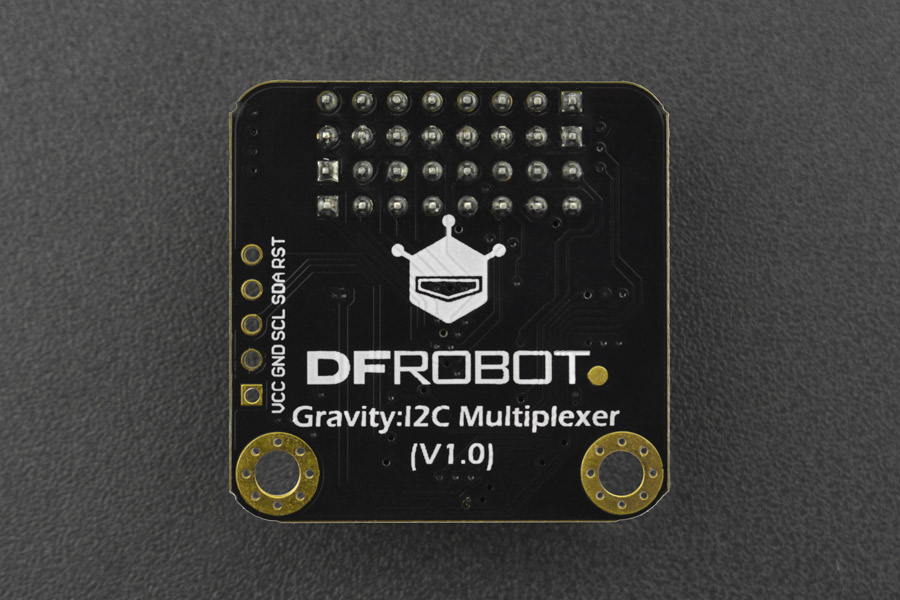

Gravity I2C Multiplexer rieši problém konfliktov I2C adries – umožňuje pripojiť až 8 zariadení s rovnakou pevnou I2C adresou na jeden I2C port riadiacej dosky. Stačí zapojiť moduly do 8 portov multiplexera (plug and play, bez spájkovania) a multiplexer ich postupne adresuje.
Adresa multiplexera je predvolene 0x70 a pomocou DIP prepínača ju možno nastaviť v rozsahu 0x70 – 0x77. V kaskáde tak možno prevádzkovať až 8 multiplexerov súčasne a pripojiť celkovo 64 zariadení s rovnakou adresou na jednu I2C zbernicu.
Hlavné vlastnosti
- Riešenie konfliktov I2C adries pre zariadenia s pevnou adresou
- 8 I2C portov na jednom module (konektory PH2.0-4P, plug and play)
- Podpora kaskády až 8 multiplexerov (0x70 – 0x77) → až 64 zariadení

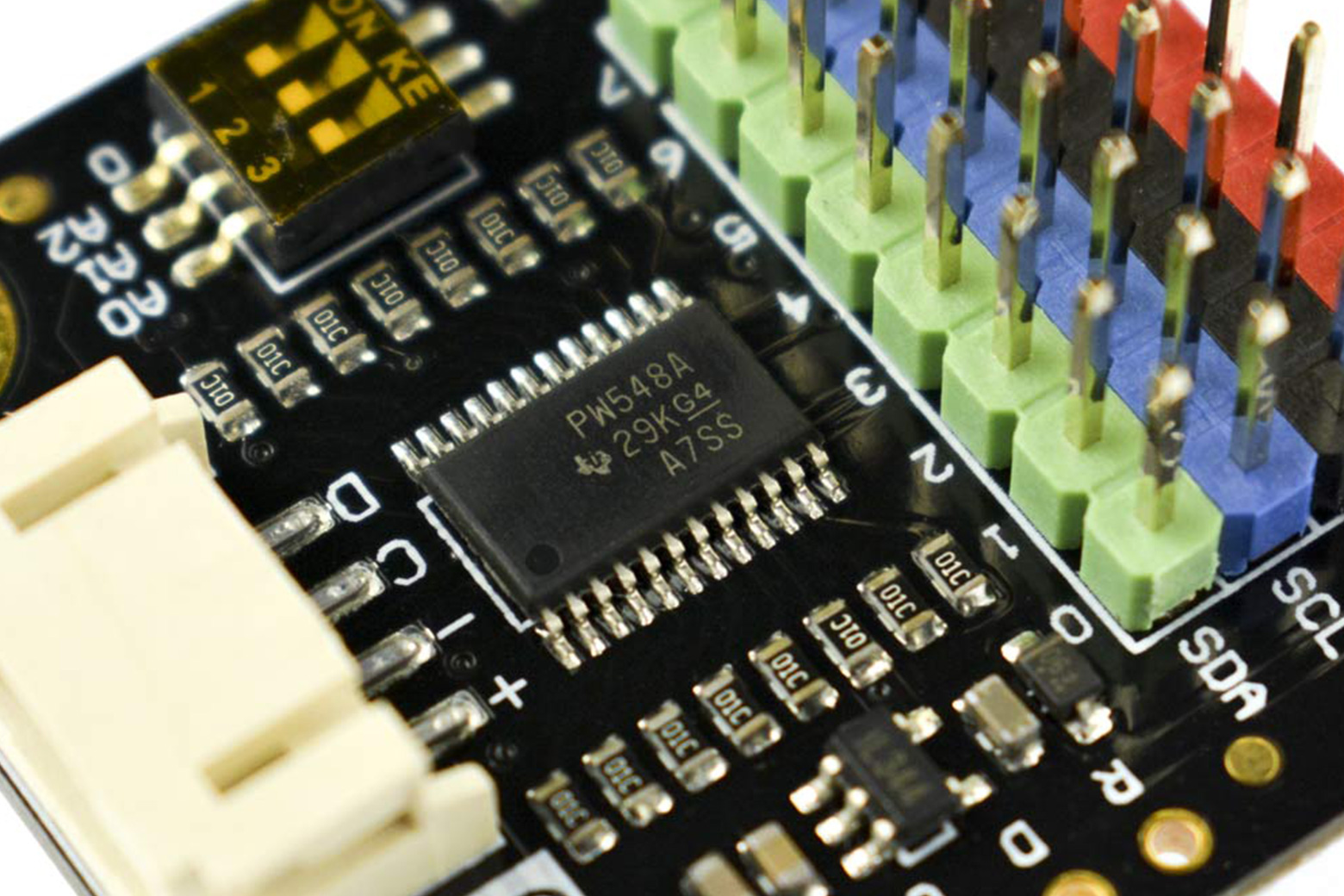

- Nastaviteľná I2C adresa cez DIP prepínač (0x70 – 0x77)
- Napájanie 3,3 – 5,0 V, logická úroveň 3,3 V (kompatibilné s Raspberry Pi aj Arduino)
- I2C hodinová frekvencia 100 kHz / 400 kHz
- Farebne odlíšené 4-pinové konektory pre jednoduchú orientáciu
Technické špecifikácie
| Napájacie napätie | 3,3 – 5,0 V |
|---|---|
| Typ konektora | PH2.0-4P (Gravity) |
| Logická úroveň | 3,3 V (high) / 0 V (low) |
| Protokol | I2C |
| I2C hodinová frekvencia | 100 kHz, 400 kHz |
| Počet I2C portov | 8 |
| Predvolená I2C adresa | 0x70 |
| Rozsah I2C adries | 0x70 – 0x77 |

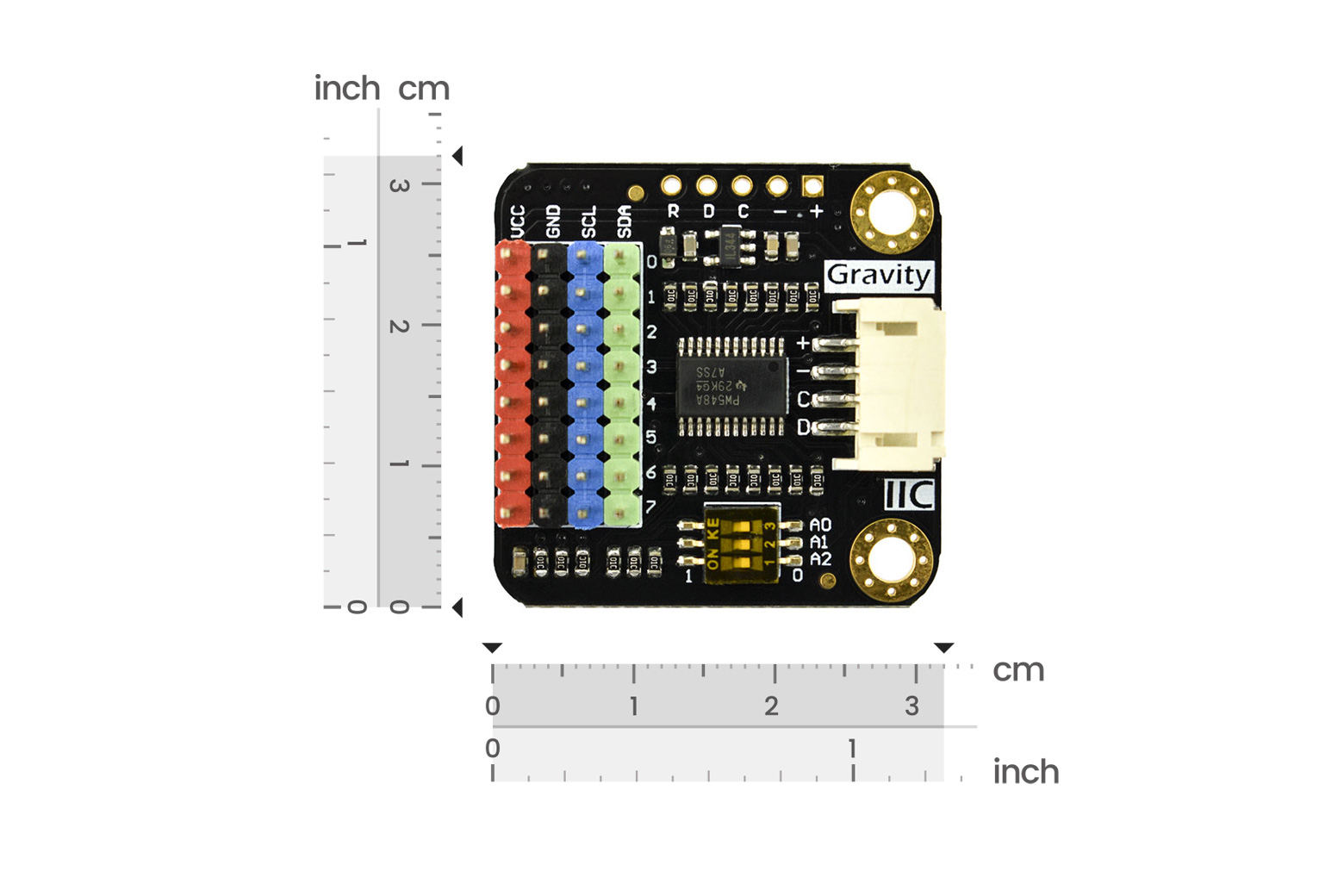

| Rozmery | 32 × 32 mm (1,26 × 1,26″) |
Použitie
- pripojenie viacerých senzorov s rovnakou I2C adresou (napr. viacero SHT31, VL53L0X a pod.)
- rozsiahle IoT siete senzorov
- projekty s Arduinom a Raspberry Pi vyžadujúce veľký počet I2C zariadení
Balenie obsahuje
- 1× Gravity I2C Multiplexer 1-to-8
- 1× kábel Gravity 4-pin I2C/UART
- 1× kolíková lišta XH2.54-5P
