DFRobot Gravity I2C Vysokoteplotný senzor (termočlánok typu K, 800 °C)

30.95€ (bez DPH 25.16€ )

Termočlánkom typu K a čipom MAX31855K, rozsah merania −270 až 1372 °C

2 na sklade

Skladom 2 ks

Pridať medzi obľúbené
Katalógové číslo: DFR0558 Kategórie: , Značka:

Popis

Digitálny vysokoteplotný senzor s termočlánkom typu K je určený na meranie extrémne vysokých teplôt, ktoré sú nad možnosťami bežných senzorov PT100 (tie merajú väčšinou do 400 °C). Plameň plynového sporáka pritom dosahuje viac než 800 °C a keramická pec či výkonná elektrická pec aj cez 1000 °C – práve v takýchto situáciách sa používajú termočlánky typu K.

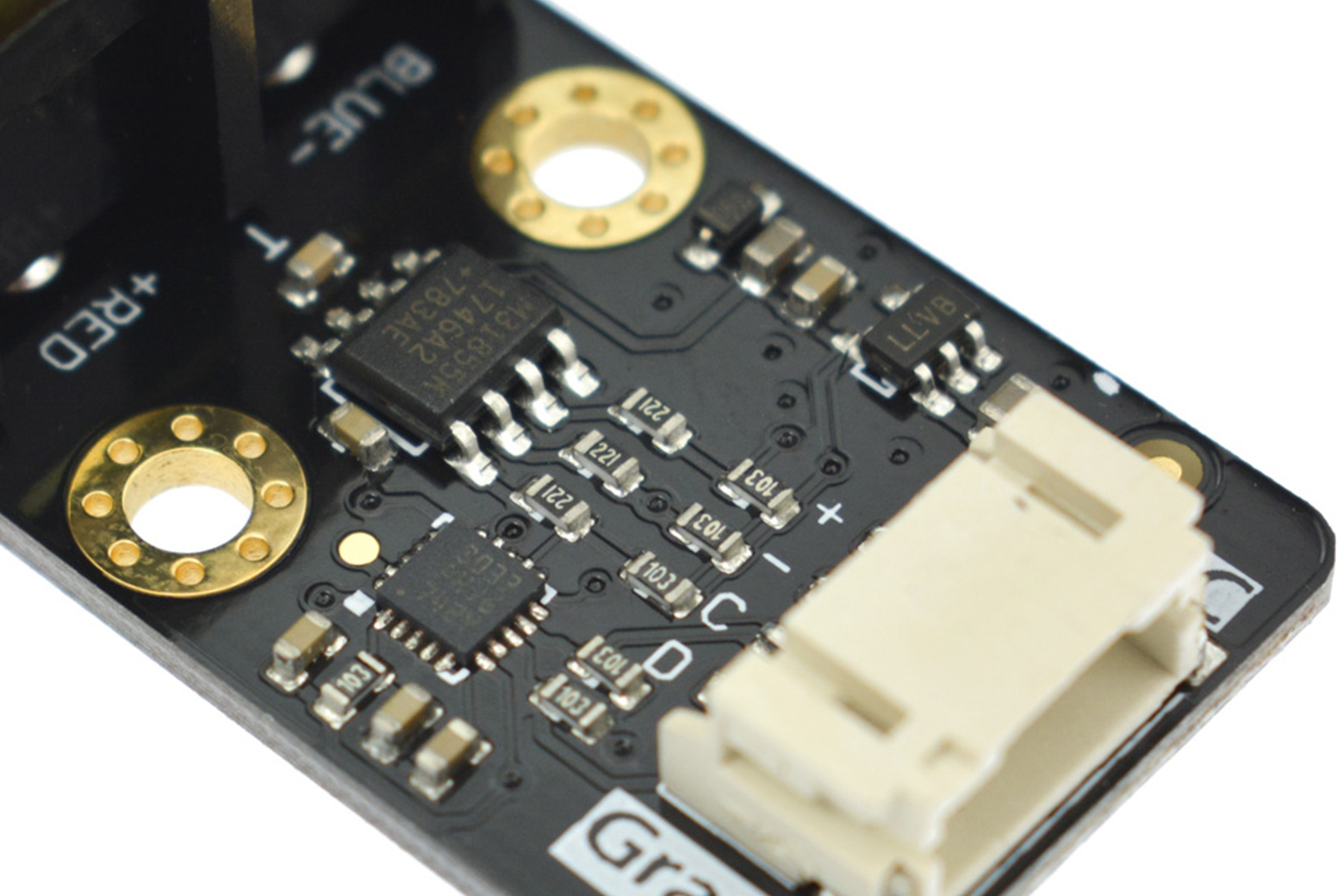

Senzor sa skladá z prevodníkového modulu a opláštenej sondy s termočlánkom typu K z nerezovej ocele. Po priblížení sondy k zdroju tepla vzniká vplyvom termoelektrického javu malé napätie úmerné teplote; čip MAX31855K ho zosilní, prevedie na digitálny signál a teplotne kompenzuje. Údaje sa načítavajú cez rozhranie Gravity I2C. Modul dokáže merať v mimoriadne širokom rozsahu −270 °C až 1372 °C, pričom priložená sonda meria do 800 °C.

Hlavné vlastnosti

  • Digitálne meranie s rozlíšením 14 bitov / 0,25 °C
  • Mimoriadne široký rozsah merania modulu −270 °C až 1372 °C
  • Čip MAX31855K so zosilnením, prevodom a teplotnou kompenzáciou
  • Rozhranie Gravity I2C pre jednoduché pripojenie
  • Napájanie 3,3 – 5,5 V, kompatibilné s 3,3 V aj 5 V kontrolérmi
  • Vhodný pre ľubovoľnú sondu s termočlánkom typu K
  • Priložená opláštená sonda K – vodotesná, odolná voči korózii aj vysokým teplotám

Technické špecifikácie

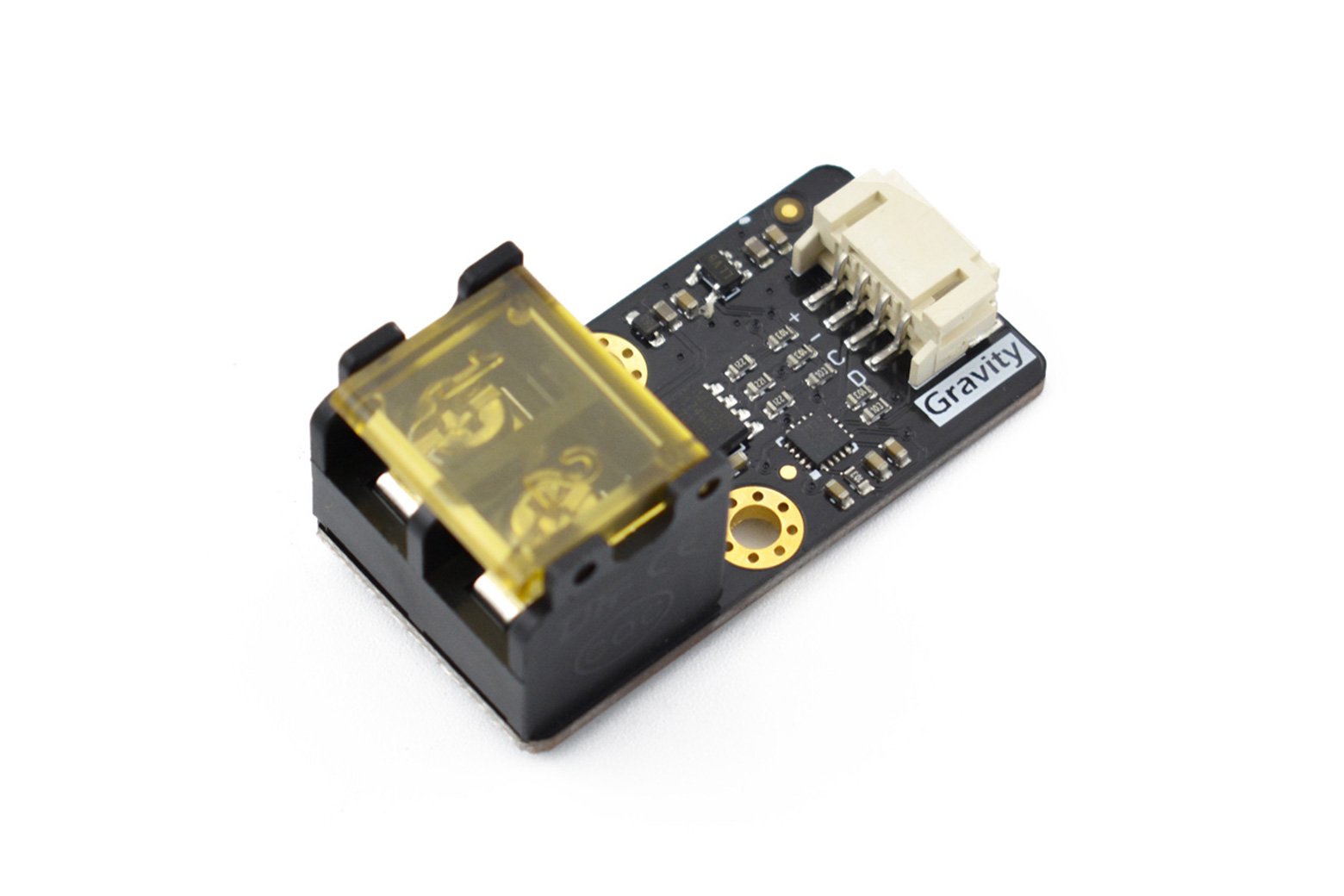

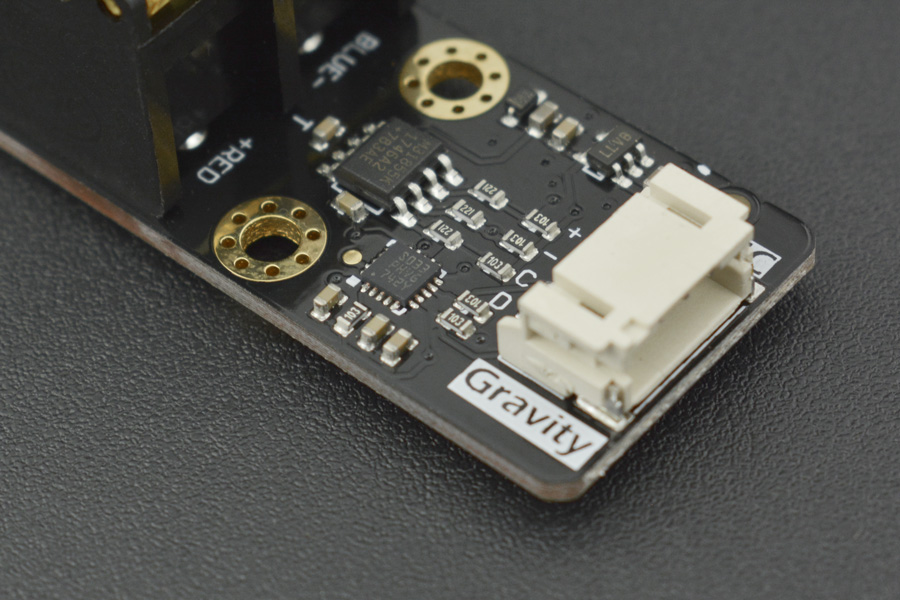

Prevodníkový modul (zosilňovač signálu):

Napájacie napätie (VCC) 3,3 – 5,5 V
Typ sondy termočlánok typu K
Rozsah merania −270 °C až 1372 °C
Rozlíšenie 0,25 °C
Chyba ±2 °C (−200 – 700 °C); ±4 °C (700 – 1350 °C)
Rozhranie Gravity I2C (logická úroveň 0 – 3,3 V)
Rozmery 44 × 22 mm

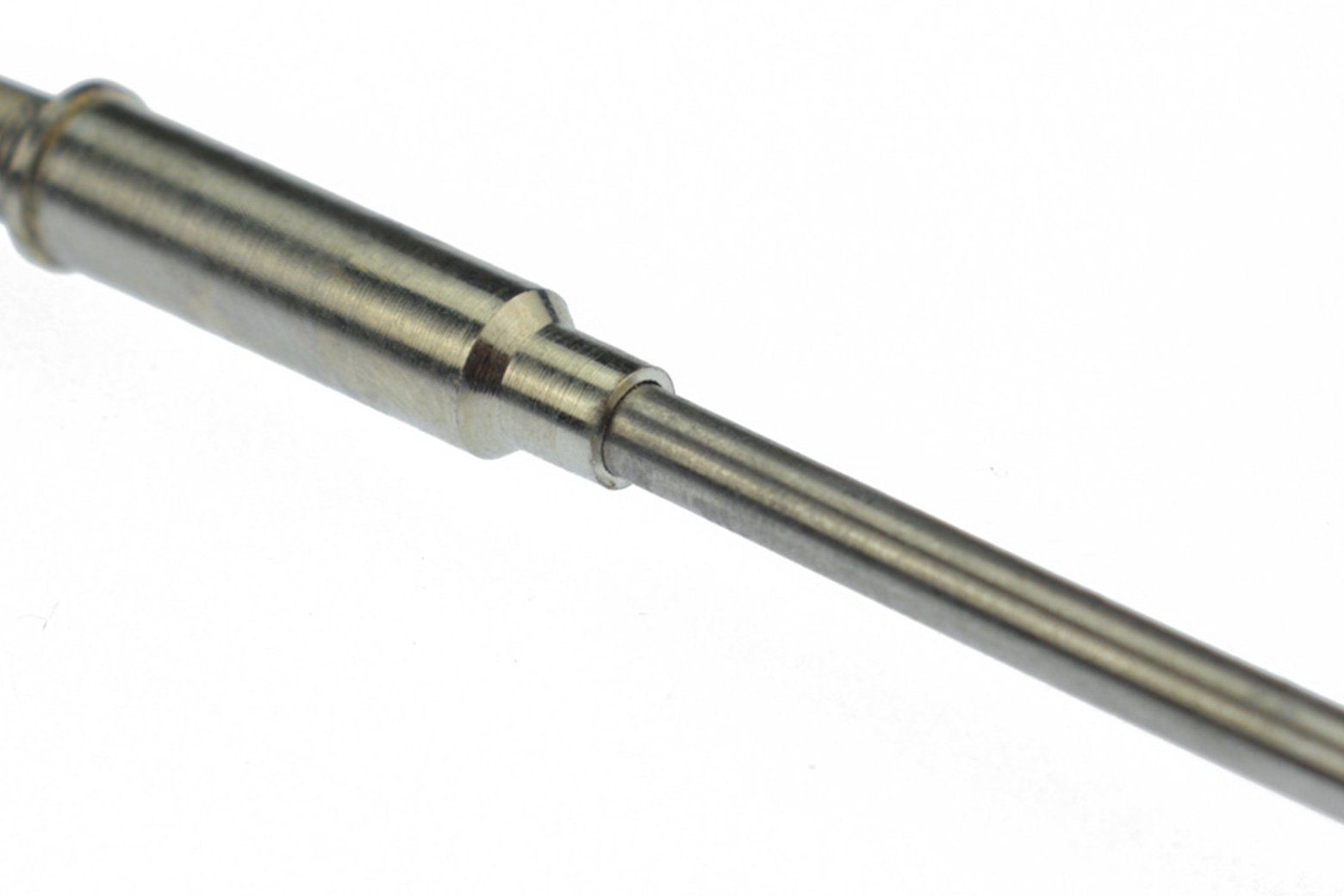

Opláštená sonda (termočlánok typu K)
Rozsah merania do 800 °C
Chyba ≤ ±2,5 °C
Dĺžka kábla 1,5 m
Dĺžka sondy 50 mm
Priemer sondy Φ4 mm
Vlastnosti vodotesná, odolná voči korózii (slabé kyseliny/zásady), nehrdzavejúca, odolná voči vysokým teplotám

Použitie

  • elektrické rúry a pece
  • meranie teploty vysokoteplotného plameňa a plynu (napr. plynový sporák)
  • keramické vypaľovacie pece
  • pece na drevo/pelety a kotly
  • priemyselné a laboratórne vysokoteplotné merania

Wiki produktu

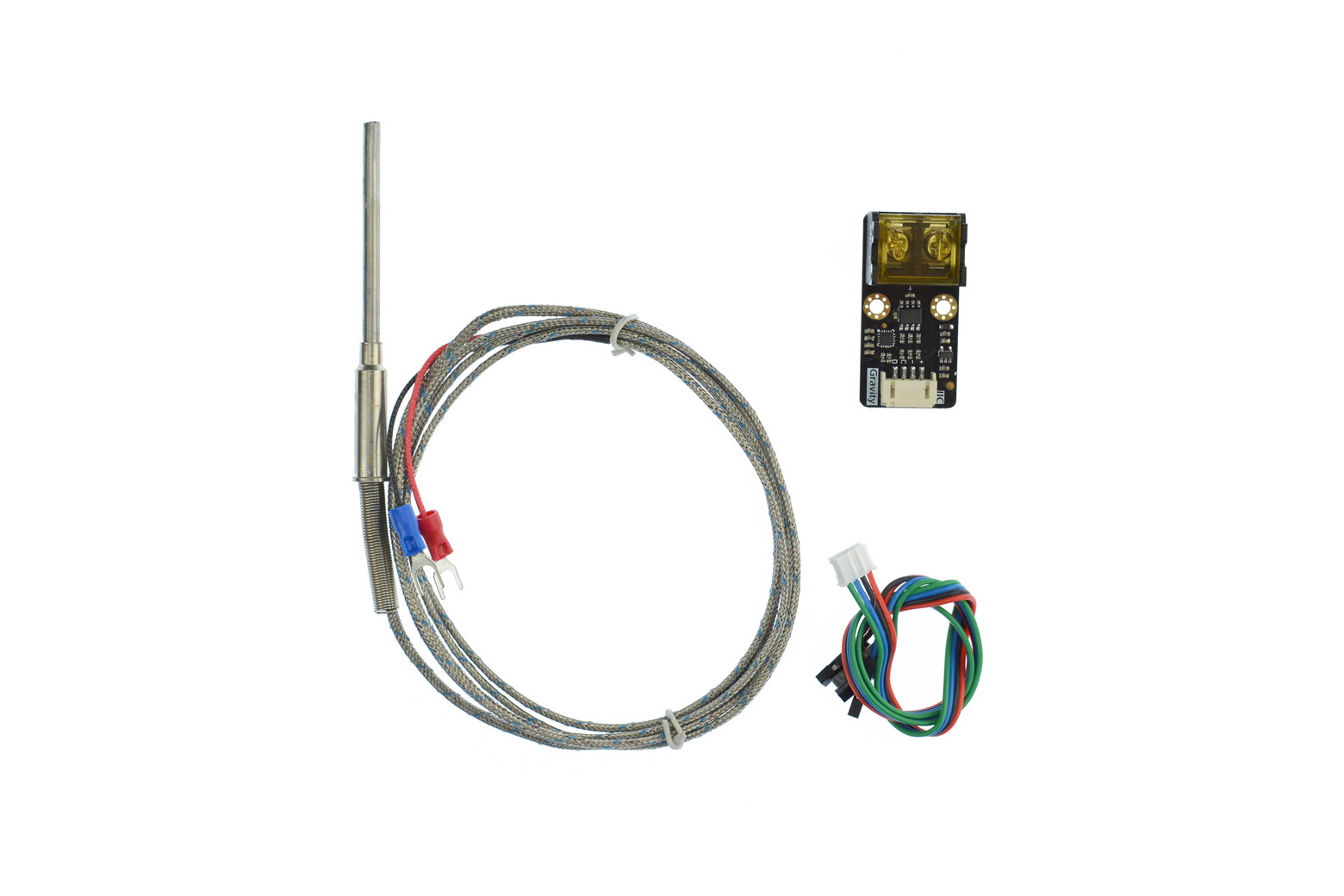

Balenie obsahuje

  • 1× prevodníkový modul (zosilňovač signálu)
  • 1× opláštená sonda s termočlánkom typu K
  • 1× kábel Gravity 4-pin I2C/UART
