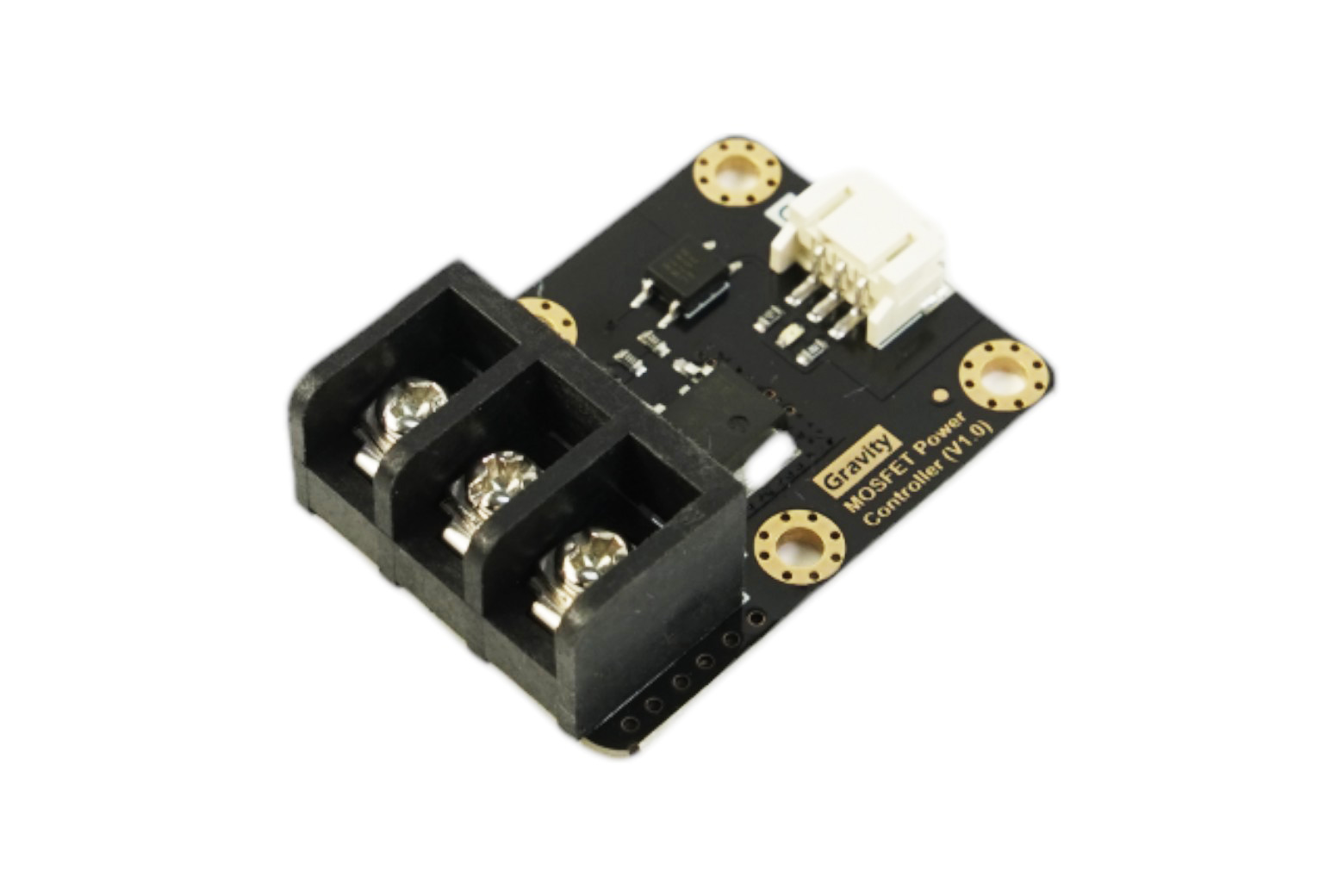

Popis
Gravity MOSFET Power Controller umožňuje mikrokontrolérom s obmedzeným prúdom GPIO (Intel Edison, Raspberry Pi, LilyPad a ďalšie) spínať vysokoprúdové záťaže až do 20 A / 36 V DC. Funguje ako bezstykové MOSFET relé – digitálny signál 3,3 – 10 V zopne alebo rozopne výstup, pričom spínacia frekvencia dosahuje až 1 kHz, čo je výhodou pri PWM riadení motorov a iných zariadení.
Upozornenie: modul pracuje iba so jednosmerným prúdom (DC). Pri záťaži nad 10 A sa odporúča externý chladič.
Hlavné vlastnosti
- Spínanie záťaže 5 – 36 V DC / 0 – 20 A (nad 10 A externý chladič)
- Riadiaci signál 3,3 – 10 V DC – kompatibilný s Arduinom, Raspberry Pi, LattePanda
- Spínacia frekvencia až 1 kHz (T-on 20 µs / T-off 50 µs)
- Rozhranie Gravity PH2.0-3P, plug and play
- Pracovná teplota −55 až +155 °C
Technické špecifikácie
| Napájanie záťaže (VIN) | 5 – 36 V DC |
|---|---|
| Prúd záťaže | 0 – 20 A (externý chladič nad 10 A) |
| Riadiace napätie | 3,3 – 10 V DC |
| Spínacia frekvencia | 0 – 1 kHz |
| Spínacie časy | T-on 20 µs / T-off 50 µs |
| Pracovná teplota | −55 až +155 °C |
| Rozhranie | PH2.0-3P (Gravity) |

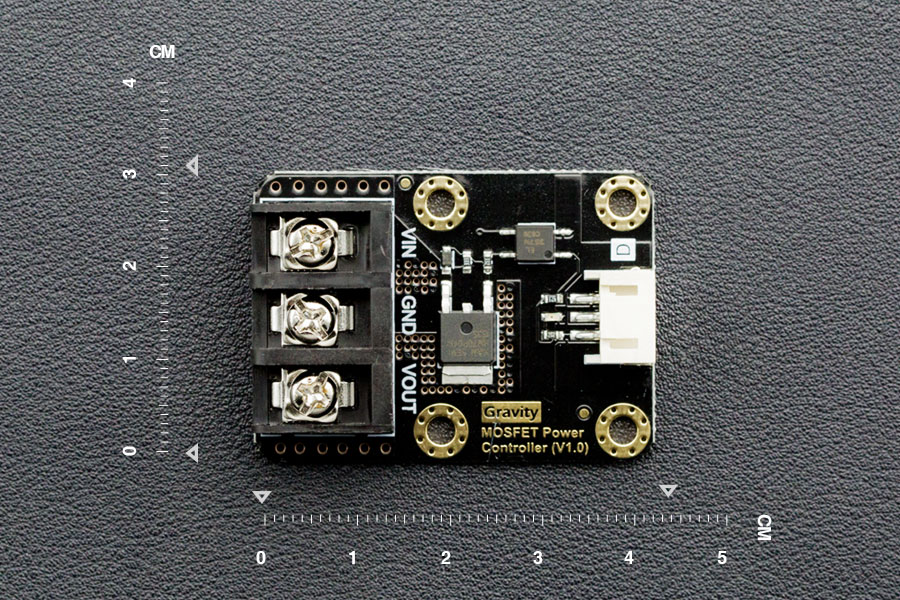

| Rozmery | 44 × 32 mm |
Použitie
- spínanie motorov, LED pásov, ventilátorov a čerpadiel
- PWM riadenie výkonu záťaže
- robotika a automatizácia
- projekty s Raspberry Pi, Intel Edison a LilyPad

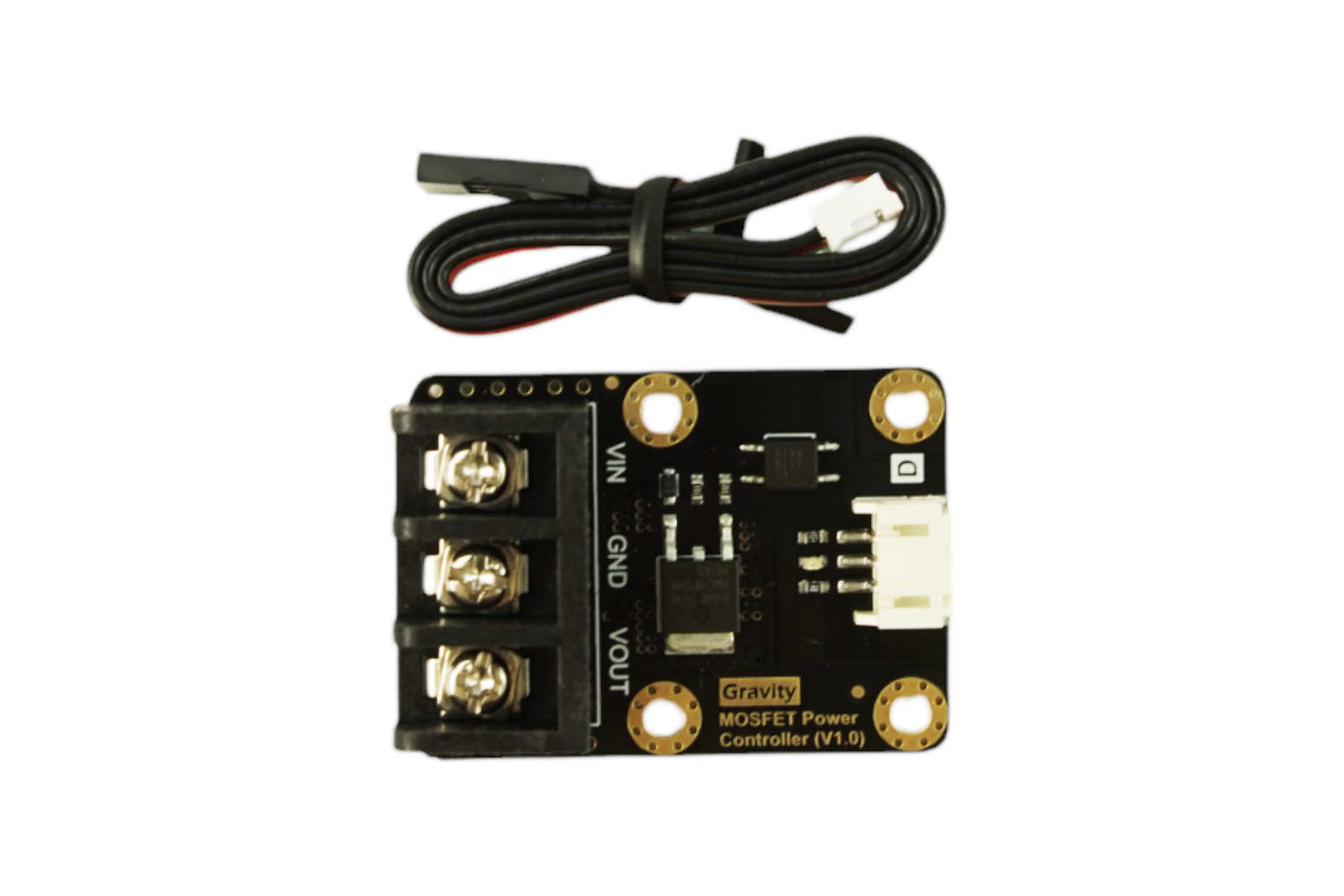

Balenie obsahuje
- 1× Gravity MOSFET Power Controller
- 1× digitálny senzorový kábel Gravity
