Popis

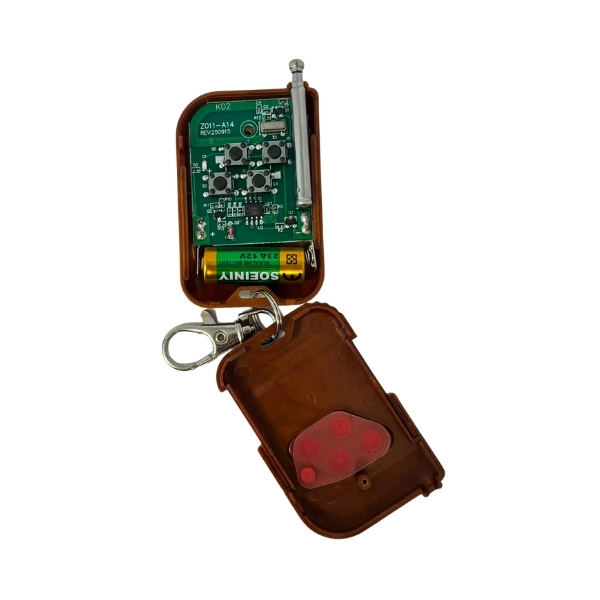

Pomocou diaľkového ovládača je možné rádiovou komunikáciou zopnúť signál na strane prijímača. Diaľkový ovládač je napájaný batériou 12 VDC 23A, ktorá je už vložená vo vysielači. Prijímač je dizajnovaný pre vstupné napätie 5 V.
Po stlačení tlačidla A sa zopne výstup 0, po stlačení tlačidla B sa zopne výstup 1, po stlačení tlačidla C sa zopne výstup 2 a po stlačení tlačidla D sa zopne výstup 3.
Dosah ovládača závisí od prostredia, prekážok a spôsobu montáže. V priamej viditeľnosti môže dosahovať približne až 200 m, v interiéri alebo cez steny môže byť dosah nižší.
Modul má na výstupe signál iba počas stlačenia tlačidla, funguje teda ako momentové ovládanie.
Ak potrebujete modul zapojiť s relé / MOSFET obvodom, odporúčame dokúpiť obvod NE555 a zapojiť ho ako bistabilný spínač.
Diaľkový ovládač využíva učiacu sa kódovaciu metódu EV1527 a každý ovládač má nezávislý adresový kód, čo pomáha zabrániť kríženiu kódov a vzájomnému rušeniu. Prijímací modul ponúka tri funkčné režimy: impulzný (inching), samosvorný (self-locking) a blokovací (interlocking).
Prijímací modul využíva výber režimu pomocou tlačidla. Zároveň má tlačidlo na učenie / párovanie diaľkového ovládača s prijímačom. Prijímací modul obsahuje dekódovacie čipy, ktoré podporujú kódovacie čipy ako EV1527 a PT2262.
Špecifikácie
- frekvencia: 433 MHz
- vysielač: ovládač so 4 tlačidlami, batéria DC 12 V 23A vložená vo vysielači
- prijímač: 5 V pracovné napätie, 4 kanály
- modulácia: amplitúdová
- kódovanie: EV1527
- podporované režimy: impulzný, samosvorný, blokovací
- orientačný dosah v priamej viditeľnosti: približne až 200 m
