Popis
Malý spoľahlivý pomocník s ľahko čitateľným displejom a širokou škálou meraní. V ponuke máme zaradený aj obdobný senzor napätia v kompaktnejšej verzií.
Ak potrebujete merať prúd, ku 50A a 100A verzií je nutné dokúpiť externý shunt rezistor. Na 50A/100A moduloch nie je zabudovaný. Na 10A module shunt rezistor je.
Pre návod odporúčame pozrieť blog.
Špecifikácie:
Pracovné napätie: 4 – 24 V DC
Meracie napätie: 0 – 100 V DC
Merací prúd: 10/50/100 Ampérov DC
Rozlíšenie hodnôt: 0.1 V / 0.01A
Presnosť: 1%
Displej: 0.28” segmentovka červená pre napätie a modrá alebo červená pre prúd. Záleží od variantu.
Obnovovacia frekvencia: 300 ms
Rozmery: 48 mm x 29 x 26 mm

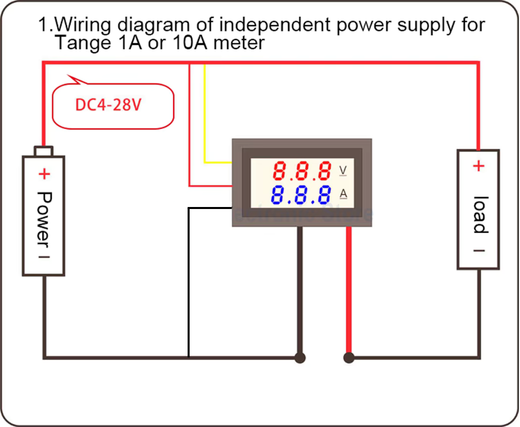

Popis vodičov:
Tenký červený: napájanie modulu (+)
tenký čierny – napájanie modulu (-)
tenký žltý – voltmeter (0 – 100 V)
hrubý červený – ampérmeter (+)
hrubý čierny – ampérmeter (-)
/dsn-vc288
/Digitális DC voltmérő / ampermérő Egy egyszerű segéd a mért értékek széles skálájával és egy könnyen leolvasható kijelzővel
p.kukucik –
Kúpil som dva ks a na oboch mi ukazuje prúd vyšši cca o 40% aj po max. nastavení interným trimrom.
Techfun.sk – podpora –
Dobrý deň,
chyba je spôsobená tým, že vami meraný prúd je pravdepodobne ďaleko pod 1A. Modul funguje najpresnejšie pre prúd dosahujúci aspoň 1A, inak je chyba merania pomerne veľká.
Samuel –
Super funguje , je šikovný a jednoduchý .
jfortiak –
Žiaľ u mňa rovnako pri realne meranom prúde na precíznom multimetri 2,6 A a aj po dostavení ADJ. A ukazoval 3,8 A.
Škoda lebo inak je to efektné a praktické zariadenie za tú cenu.
Heureka overený zákazník –
Plusy: , dobrá cena !!!
Mínusy: Bez návodu
Celkovo:
peter –
Dobry den, dnes som podrobil digitalny voltmeter-ampermeter laborovaniu testu.Meračik funguje presne,V-A.Da sa doregulovat trimrami.Kupil som ich 8-kusov všetky sa daju doregulovat presne podla potreby.Meračik sa musi napajat samostatne od 5v-9v.bud zbaterky 9v alebo samostatny jedno smerny maly zdrol 5-10v,potom bude meračik ukazovat presne, merane, AXIO -MET.Ak sa napaja spoločne z regulovaneho zdroja kde je male zvlnenie tak to rozhadže elektroniku v meračiku.Za tuto cenu sa oplati don investovat.nemusite kupovat na Aliexprese, Ebay4akat gedy pride.Peter73.
Heureka overený zákazník –
Plusy: Malý šikovný merací prístroj za výhodnú cenu
Mínusy:
Celkovo:
Rišo PO –
Dlhodobo používam pri napájaní digitálnych meracích prístrojov z meraného napätia výlučne tzv. izolačný napäťový menič-plávajúci zdroj( npr.s io 555 cena do2.-eu.) Nikdy som nemal problém s nastavením presnosti alebo s nestabilitou .
Heureka overený zákazník –
Plusy:
Mínusy:
Celkovo: Je pomerne presný v prípade s ext.napájaním.
Miloš –
Modul sa dá napájať z meraného napätia asi od 5V ale je treba dodržať postup zapnutia:
1.zapnem zdroj napájania (rozsvieti sa meráčik napätie ukazuje prúd je 0)
2. zapnem záťaž – oneskorene asi 1s
vtedy funguje správne a trimrami sa dá presne nastaviť
Jediná nepresnosť je pri prúde okolo 100 mA, pod túto hodnotu ukazuje 0 a už sa dá nahodiť len od bodu 1. !!!
Heureka overený zákazník –
Plusy:
Mínusy:
Celkovo: Vemi dôležité, kde je pripojený minus napájania. Idealne priamo na bočník. Velké plus, že ide trimrami kalibrovať napätie aj prúd.
Heureka overený zákazník –
Plusy: ze to fungovalo
Mínusy: ze to prestalo fungovat ako to malo
Celkovo:
Heureka overený zákazník –
Plusy: Vhodný do zdrojov.
Mínusy:
Celkovo:
Heureka overený zákazník –
Plusy:
Mínusy:
Celkovo: Érzékeny a bekötésre, vigyázni kell, mert sajnos egy hibás csatlakoztatás azonnal tönkre teheti nagyobb feszültségnél és főleg áramerősségnél .
Heureka overený zákazník –
Plusy:
Mínusy:
Celkovo: Hasznos kis műszert lehet belőle készíteni. Jól látható a kijelző. Jó az ár/érték aránya.
Heureka overený zákazník –
Plusy:
Mínusy:
Celkovo: A termékkel kapcsolatban nincs probléma csupán annyi, hogy nem a megrendelt árut postázták ki.
Ján –
Som kúpil verziu v-2.0 chýba trimer u-adj je tam smd bočník do 0.5a ukazuje bludy
bencv –
Prišla mi verzia 1.0 s drôtovým bočníkom, ktorá meria od 0, takže spokojnosť….Ešte k verzii 2.0: vysokým prúdom pri poruche mi doslova “odpájkovalo” smd bočník. Vymenil som ho za drôtový 0.01 a veselo bežal ďalej. Obe verzie sú pri určitom rozsahu nepresné, takže ten prúd treba brať ako info a nastaviť ho trimríkom na prúd, ktorý je používaný. Podľa mňa dobrý informačný merák za dobrú cenu, s ktorým sa dá pracovať podľa potreby.
