Popis

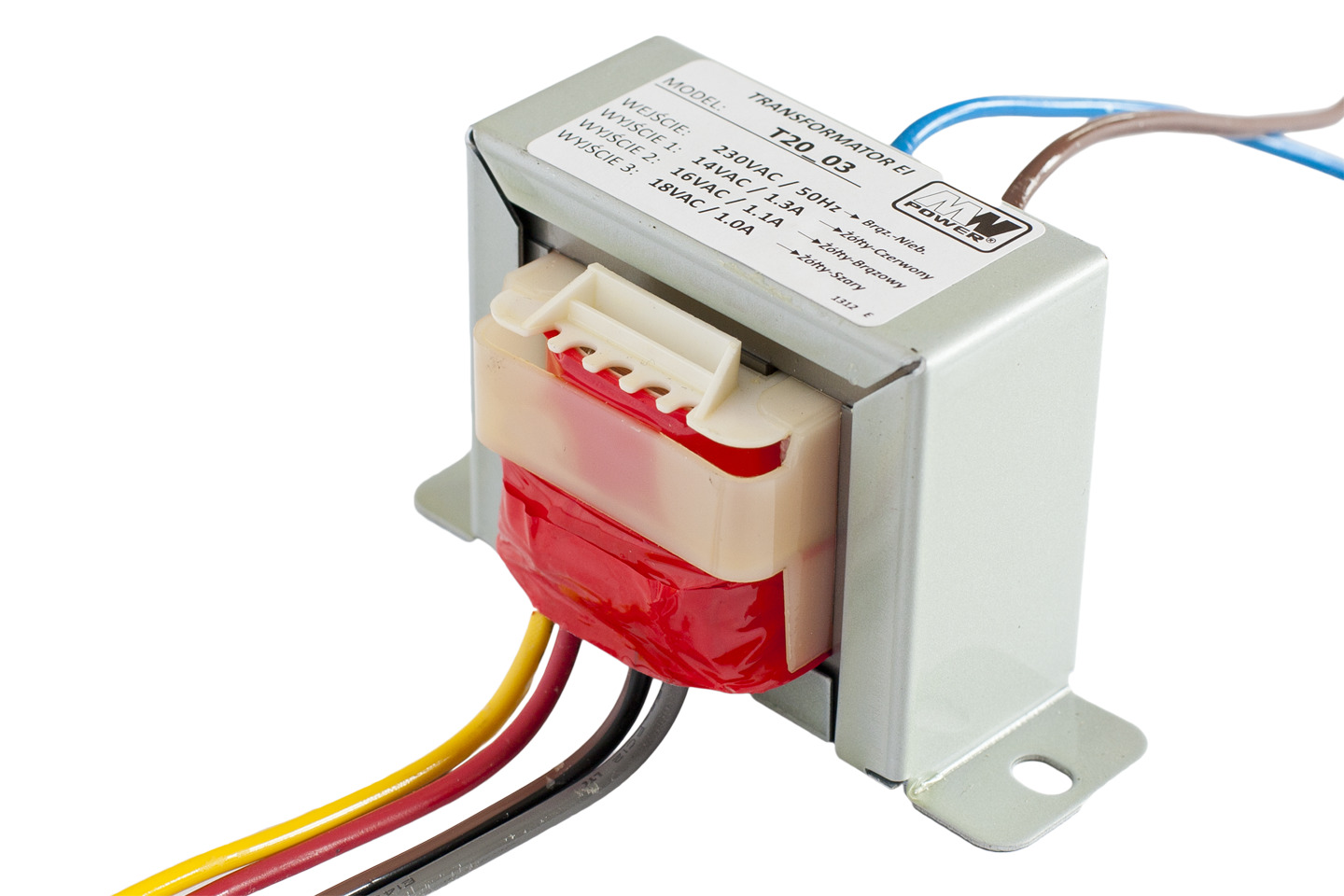

T20_03 / T40_03 sú elektrické transformátory s tromi výstupnými vinutiami (14V, 16V, 18V AC), ktoré zabezpečujú galvanické oddelenie vstupného napätia 230V AC od výstupného obvodu. Tepelná poistka v primárnom vinutí (jednorázová, 136 °C) chráni transformátor pred prehriatím. Výstupné vodiče sú farebne odlíšené pre jednoduchú identifikáciu pri zapájaní.
Hlavné vlastnosti
- 3 výstupné vinutia – 14V / 16V / 18V AC (spoločný žltý vodič)
- Galvanické oddelenie vstupu a výstupu
- Tepelná ochrana 136 °C ± 10 °C (jednorázová poistka v primárnom vinutí)
- Vstupné napätie 230V AC ± 10 %, 50/60 Hz
- Výstupné vodiče farebne odlíšené
Technické špecifikácie + Datasheety
| Parameter | T20_03 | T40_03 |
| Výkon | 20 VA | 40 VA |
| Vstup | 230 V AC ± 10 %, 50/60 Hz | 230 V AC ± 10 %, 50/60 Hz |
| Výstup 1 (žltý–červený) | 14 V / 1,3 A | 14 V / 2,6 A |
| Výstup 2 (žltý–hnedý) | 16 V / 1,1 A | 16 V / 2,2 A |
| Výstup 3 (žltý–sivý) | 18 V / 1,0 A | 18 V / 2,0 A |
| Tepelná ochrana | 136 °C ± 10 °C (jednorázová) | 136 °C ± 10 °C (jednorázová) |
| Rozmery (D׊×V) | 50 × 84 × 50,5 mm | 65 × 94 × 59 mm |
| Dĺžka vodičov | 400 mm | — |
| Hmotnosť | 200 g | — |
| Datasheet | Datasheet | Datasheet |
Farebné označenie vodičov
| Farba | Funkcia |
|---|---|
| Modrý, hnedý | vstup 230V AC |
| Žltý | spoločný výstup (common) |
| Červený | výstup 1 – 14V |
| Hnedý / čierny | výstup 2 – 16V |
| Sivý | výstup 3 – 18V |
Použitie
- napájanie audio zosilňovačov a predzosilňovačov
- priemyselné riadiace obvody s galvanickým oddelením
- napájanie meracích prístrojov a laboratórnych zariadení
- všeobecné nízkonapäťové AC aplikácie
