Popis

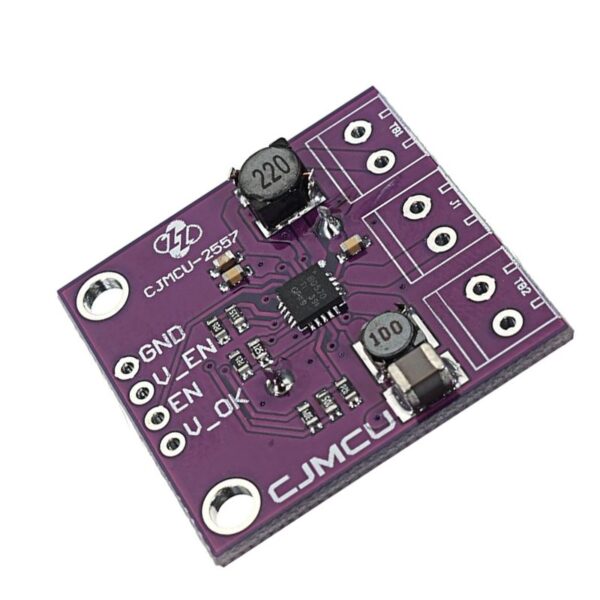

Modul CJMCU-2557 s čipom BQ25570 od spoločnosti Texas Instruments je vysoko účinný energy harvesting menič určený na zber energie z nízkonapäťových zdrojov, ako sú solárne články, termoelektrické generátory alebo piezoelektrické senzory.
Obsahuje nabíjací obvod s MPPT (Maximum Power Point Tracking) a integrovaný step-up a step-down DC/DC menič, vďaka čomu dokáže efektívne nabíjať superkondenzátor alebo batériu a zároveň napájať mikrokontrolér alebo inú nízkopríkonovú elektroniku.
Pre viac informácií odporúčame preštudovať datasheet. Modul má
Špecifikácie:
Riadiaci čip: Texas Instruments BQ25570
Vstupné napätie: 100 mV – 5,1 V
MPPT (nastaviteľné) pre optimalizovaný zber energie
Výstupné napätie (hlavný výstup): 1,8 V – 5,5 V (nastaviteľné)
Integrovaný Li-ion / superkondenzátor nabíjací obvod
Veľmi nízka spotreba v pohotovostnom režime (~330 nA)
Rozmery modulu: približne 18 × 18 mm
Popis pinov modulu CJMCU-2557 (BQ25570)
| Pin | Funkcia | Popis |
|---|---|---|
| INPUT+ / INPUT- | Vstupný zdroj energie | Zdroj s nízkym napätím – napr. malý solárny panel, termoelektrický generátor (TEG) alebo piezoelement. Vstupné napätie: 0,1 V – 5,1 V. |
| BAT+ / BAT- | Úložisko energie | Li-ion / LiPo batériu (3,7 V) alebo superkondenzátor (zabudovaný na module). Tento pin slúži na ukladanie a nabíjanie energie. |
| OUTPUT+ / OUTPUT- | Stabilizovaný výstup | Regulované napätie |
| V_OK | Indikátor napätia batérie | Logický výstup, ktorý je HIGH (≈ napätie úložiska), keď má batéria/superkondenzátor dostatočné napätie. Možno pripojiť LED diódu alebo vstup mikrokontroléra. |
| EN | Povolenie výstupu (Enable) | Riadi, či je hlavný výstup (OUTPUT+) aktívny. Po pripojení na V_EN alebo BAT+, výstup sa zapne. Po pripojení GND, výstup sa vypne. |
| V_EN | Referenčné napätie pre povolenie výstupu | Slúži ako logická referencia pre pin EN. Väčšinou má rovnaké napätie ako úložisko (BAT). |
| GND | Zem (spoločná) | GND zem |
Typické zapojenie
Príklad: zber energie zo solárneho panelu → nabíjanie superkondenzátora → napájanie Arduina
| Pripojenie | Smer | Na |
|---|---|---|
| Solárny panel + | → | INPUT+ |
| Solárny panel – | → | INPUT– |
| Superkondenzátor + | → | BAT+ |
| Superkondenzátor – | → | BAT– |
| Arduino 3,3 V (VCC) | → | OUTPUT+ |
| Arduino GND | → | OUTPUT– (spoločná zem) |
| EN | → | V_EN (aktivovanie výstupu) |
| GND | → | Spoločná zem (OUTPUT– / BAT– / INPUT–) |
-
V_OK môžeš pripojiť k LED dióde (cez odpor) alebo k digitálnemu vstupu mikrokontroléra, aby si vedel, kedy je energia v úložisku dostatočná.
-
Neprekračujte 5,1 V na vstupe (INPUT+).
-
Pri použití LI-ION batérie musíte mať extra BMS pre ochranu batérie
-
Stabilná prevádzka modulu je nad 0.5V, aktívny začína byť od 0.33V
/CJMCU2557 nano power energy harvester
