Popis
GLP GV6 je séria priemyselných spínaných napájacích zdrojov s konštantným výstupným napätím, určených pre LED osvetlenie, automatizáciu a ďalšie 12 V alebo 24 V DC aplikácie. Zdroje sú dostupné vo výkonoch od 75 W do 320 W a vďaka kovovému puzdru s krytím IP67 sú vhodné aj do náročnejšieho prostredia.
Séria GV6 používa aktívne PFC, pracuje so vstupným napätím 176 – 264 V AC a je navrhnutá na pasívne chladenie prirodzeným prúdením vzduchu. Zdroje sú vybavené ochranami proti skratu, nadprúdu, prehriatiu a podpätia na vstupe a zároveň ponúkajú vysokú odolnosť voči prepäťovým impulzom.
Hlavné vlastnosti
- konštantné výstupné napätie 12 V alebo 24 V DC,
- výkony 75 W, 100 W, 150 W, 240 W a 320 W,
- kovové puzdro s krytím IP67,
- aktívna korekcia účinníka PFC,
- pasívne chladenie bez ventilátora,
- vysoká odolnosť voči prepäťovým impulzom,
- ochrany proti skratu, nadprúdu, prehriatiu a podpätia na vstupe,
- vhodné pre vnútorné aj vonkajšie aplikácie.
Varianty 12 V

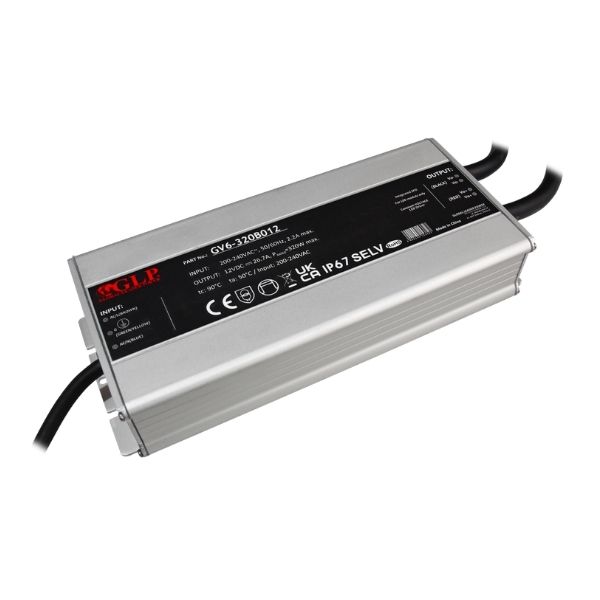

| Parameter | GV6-075B012 | GV6-100B012 | GV6-150B012 | GV6-320B012 |
|---|---|---|---|---|
| Výstupné napätie | 12 V DC | 12 V DC | 12 V DC | 12 V DC |
| Max. výstupný prúd | 6,25 A | 8,3 A | 12,5 A | 26,7 A |
| Max. výkon | 75 W | 100 W | 150 W | 320 W |
| Rozmery (D × Š × V) | cca 136 × 67,2 × 37 mm | 147,5 × 67,2 × 37 mm | 162,5 × 67,2 × 37 mm | 224,5 × 96,8 × 41,8 mm |
| Dokumentácia | Datasheet Špecifikácia |
Datasheet Špecifikácia |
Datasheet Špecifikácia |
Datasheet Špecifikácia |
Varianty 24 V
| Parameter | GV6-075B024 | GV6-100B024 | GV6-150B024 | GV6-240B024 | GV6-320B024 |
|---|---|---|---|---|---|
| Výstupné napätie | 24 V DC | 24 V DC | 24 V DC | 24 V DC | 24 V DC |
| Max. výstupný prúd | 3,1 A | 4,2 A | 6,3 A | 10 A | 13,4 A |
| Max. výkon | 75 W | 100 W | 150 W | 240 W | 320 W |
| Rozmery (D × Š × V) | cca 136 × 67,2 × 37 mm | 147,5 × 67,2 × 37 mm | 162,5 × 67,2 × 37 mm | 193,5 × 67,2 × 37 mm | 224,5 × 96,8 × 41,8 mm |
| Dokumentácia | Datasheet Špecifikácia |
Datasheet Špecifikácia |
Datasheet Špecifikácia |
Datasheet Špecifikácia |
Datasheet Špecifikácia |
Spoločné technické parametre
| Výrobca | GLP |
| Séria | GV6 |
| Typ zdroja | spínaný zdroj / LED driver s konštantným napätím (CV) |
| Vstupné napätie | 176 – 264 V AC |
| Vstupná frekvencia | 47 – 63 Hz |
| PFC | áno, aktívne |
| Trieda ochrany | I |
| Krytie | IP67 |
| Chladenie | pasívne, prirodzeným prúdením vzduchu |
| Stmievanie | nie |
| Programovateľný výstup | nie |
| Montáž | povrchová |
| Odolnosť voči prepätiu | 6 kV medzi vodičmi / 10 kV vodič – zem |
| Ochrany | proti skratu, nadprúdu, prehriatiu a podpätia na vstupe |
Krytie IP67
Kovové puzdro s krytím IP67 umožňuje použitie zdroja v suchom, vlhkom aj mokrom prostredí. Séria GV6 je preto vhodná aj pre vonkajšie LED osvetlenie, reklamné systémy, technické inštalácie a ďalšie aplikácie, kde je potrebná zvýšená ochrana proti prachu a vode.
Aktívne PFC a prepäťová odolnosť
Zdroje GV6 sú vybavené aktívnou korekciou účinníka PFC. Konštrukcia zároveň poskytuje vysokú odolnosť proti krátkodobým prepäťovým impulzom – až 6 kV v diferenciálnom režime a 10 kV v spoločnom režime.
Použitie
- LED pásy a LED osvetlenie s konštantným napätím,
- vonkajšie a krajinné osvetlenie,
- reklamné a svetelné systémy,
- priemyselná a domáca automatizácia,
- riadiace a monitorovacie systémy,
- ďalšie 12 V alebo 24 V DC zariadenia.
Upozornenie: Pri výbere zdroja skontrolujte požadované výstupné napätie a maximálny príkon alebo prúd napájaného zariadenia. Odporúčame ponechať primeranú výkonovú rezervu.
