Popis

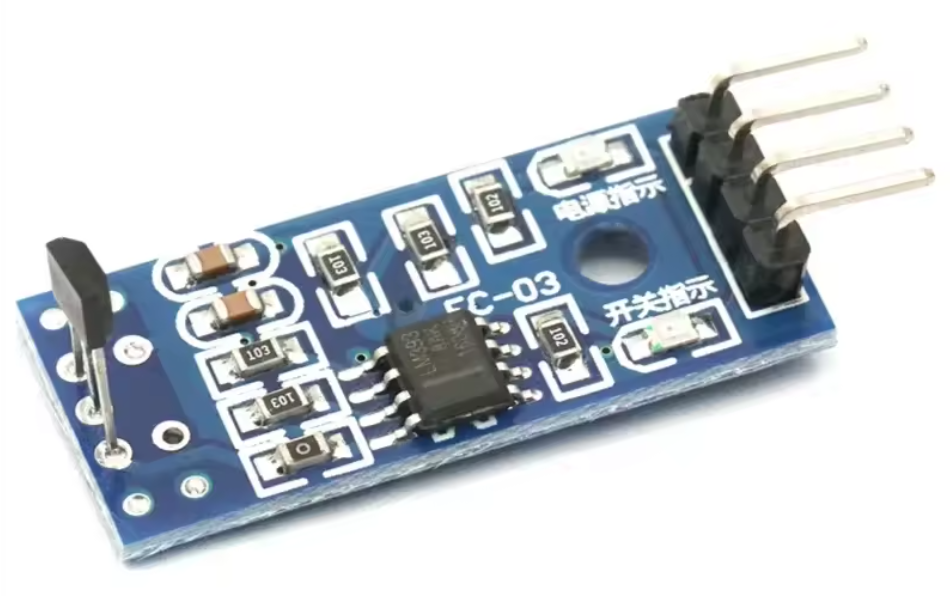

Senzor umožňujúci detekciu magnetického poľa pomocou Hallovho efektu. Modul má digitálny a analógový výstup a na doske sa nachádza komparátor LM393, ktorý spracúva signál z Hallovho senzora 3144 (A3144). V ponuke máme zaradené aj magnety. Modul je možné použiť pri počítaní otáčok, meraní rýchlosti alebo detekcii polohy.

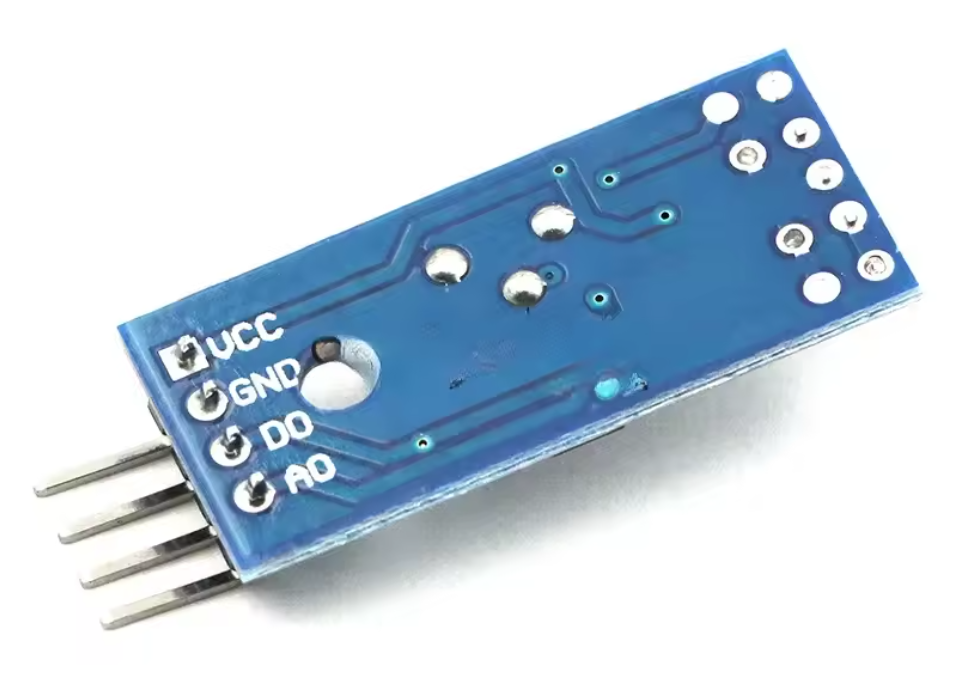

Na doske sú 4 piny:
VCC – 3.3 – 5V
GND – zem
DO – digitálny výstup
AO – analógový výstup
Špecifikácie:
Čip: LM393 (komparátor) + 3144 / A3144 (Hallov senzor)
Pracovné napätie: 3.3 V – 5 V
Pracovný prúd: ~3 mA v kľude, ~8 mA pri spínaní
Výstupný prúd: 25 mA
Výstupy: digitálny (DO) a analógový (AO)
Pracovná teplota: -40 °C až 90 °C
Rozmery: cca 32 mm x 14 mm
Podobný modul s nastaviteľnou citlivosťou
