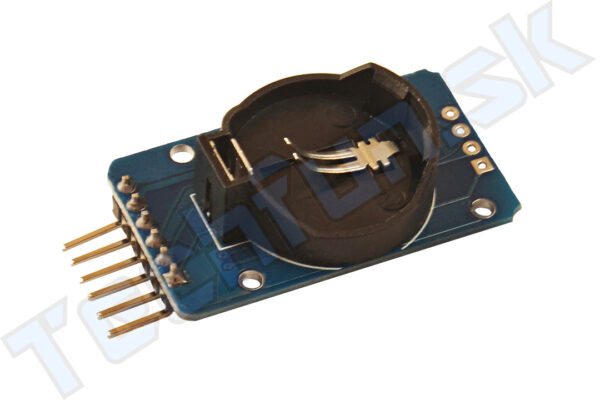

Hodinový modul DS3231

2,90   (bez DPH 2,42 )

Hodinový modul, ktorý uchováva informácie aj po odpojení od externého elektrického zdroja, ak je napájaný batériou

180 na sklade

Katalógové číslo: VST0990 Kategórie:

Popis

Presný hodinový modul DS3231 je možné pripojiť na batériu a teda aj keď odpojíte senzor od arduina, stále je možné nechať čas bežať. Modul udržuje: sekundy, minúty, hodiny, dni, dátumy, mesiace a dokonca aj roky. Modul môže pracovať v 24 hodinovom móde alebo móde AM/PM. V module je zabudované aj teplotné čidlo.

Pri programovaní budete potrebovať iba Wire library, ktorá je súčasťou základného balíčka Arduino IDE a slúži na komunikáciu medzi čipmi modulu a Arduina. V katalógu máme zaradený aj modul DS1307.

Špecifikácie:
Rozmery: 38 mm x 22 mm x 14 mm
Váha: 8g
Operačné napätie: 3.3 V – 5.5 V
Čip hodín: chip DS3231
Presnosť hodín: 0-40 ℃ –  2ppm, error je okolo 1 minúty
Programovateľný square-wave výstup
V skutočnom čase generuje sekundy, minúty, hodiny, dni, dátumy, mesiace a roky ktoré sú aktuálne až do roku 2100 s kompenzáciou pre priestupné roky
Teplotný čip má presnosť ± 3 ℃
Pamäťové čipy: AT24C32 (veľkosť 32K)
IIC bus interface, maximálna prenosová rýchlosť 400KHz (pracovné napätie 5V)

Modul neobsahuje aj pribalenú batériu, je nutné dokúpiť typ CR2032 (3V mincová batéria). Ku funkčnosti modulu nie je potrebná, ak je modul napájaný na pine VCC, batéria slúži len ako záložný zdroj.

Dokumentácia: Datasheet ds3231
Príklady pripojenia:
SCL → A5
SDA → A4
VCC → 5V
GND → GND

/real time clock hour time module realtime real time clock hodiny čas

Ďalšie informácie

Návrhy na tutoriál

A)http://www.instructables.com/id/Real-time-clock-using-DS3231-EASY/, B) http://arduino.cz/tutorial-uzivani-hodin-realneho-casu-ds1307-a-ds3231-s-arduinem/, C)https://www.youtube.com/watch?v=NDwSrgfsiYQ
