Popis

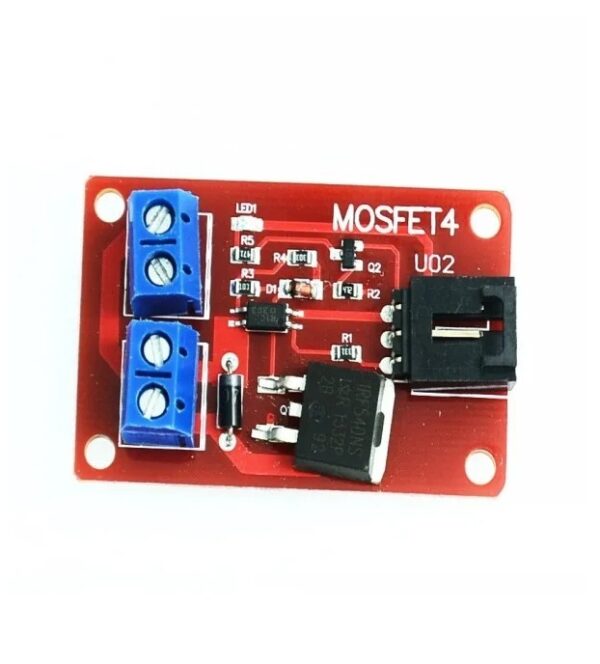

Tento vysokonapäťový a vysokoprúdový elektronický spínač je založený na N-MOSFET tranzistore IRF540. Breakout doska umožňuje bezpečne pripojiť 5V mikrokontroléry na ovládanie zariadení s vysokým výkonom (motory, osvetlenie a pod.) bez rizika poškodenia samotného mikrokontroléra. Funguje podobne ako relé, ale s niekoľkými rozdielmi.
Na rozdiel od mechanického relé tento elektronický spínač zaberá menej miesta, nemá pohyblivé časti a prepína oveľa rýchlejšie. Nevýhodou relé je, že síce dokáže lepšie zvládať neočakávané prúdové špičky spôsobené parazitnými kapacitami v obvodoch alebo kábloch, ale vyžaduje väčšie rozmery kvôli robustnejším kontaktom. Tento spínač ponúka podobné vlastnosti v kompaktnejšom vyhotovení.
Pre viac informácií odporúčame preštudovať datasheet IRF540N MOSFET N-kanál. V katalógu nájdete aj podobný modul IRF520N.
Pinout:
– signál (s), napájanie (+) a zem (-) cez samice konektory na túto dosku.
Špecifikácie:
Rozmery: 30x48x12 mm (D x Š x V)
Max. jednosmerné napätie: 100V (vyžaduje chladič)
Max. prúd: 20A (vyžaduje chladič)
Optočlen pre galvanické oddelenie vysokého napätia od mikrokontroléra
/n channel n-channel hw-197
