Popis

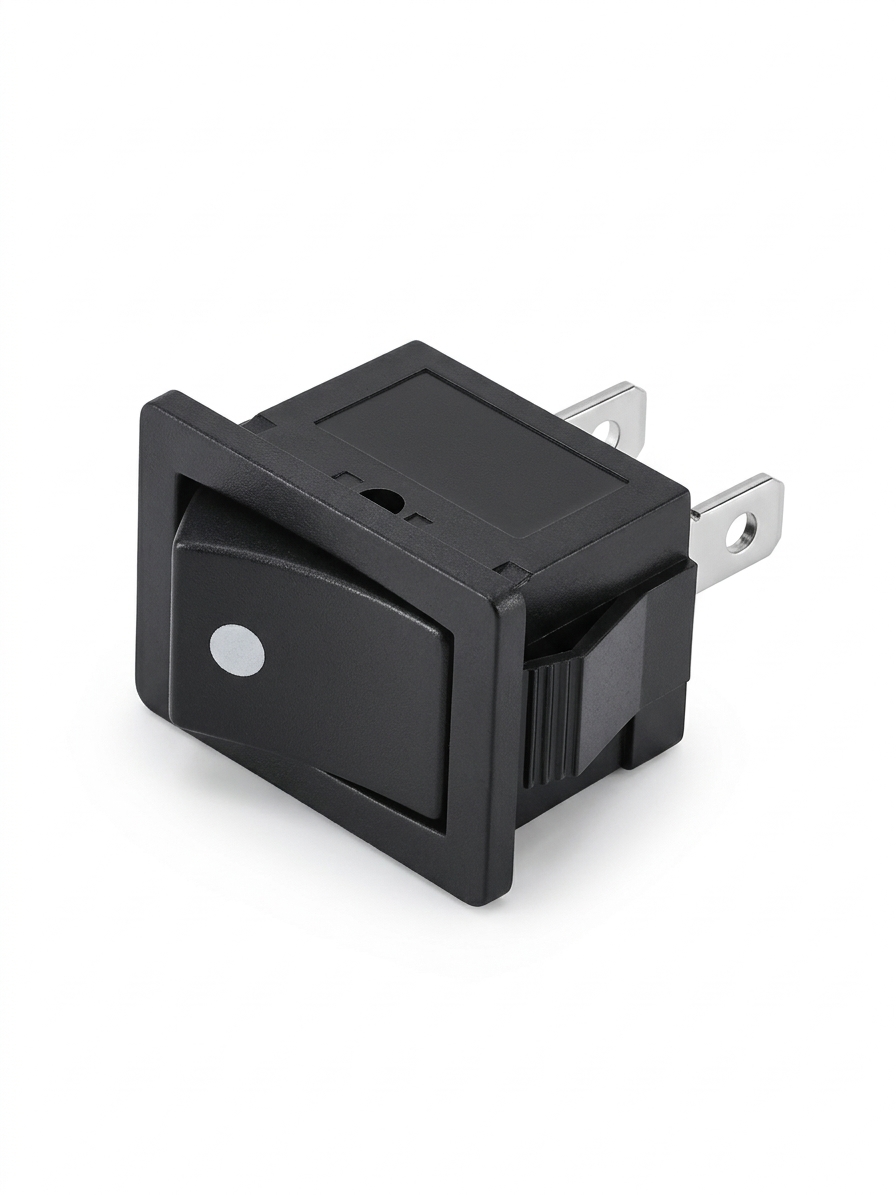

KCD1-101F je malý kolískový spínač určený na spínanie elektrických obvodov. Ide o vyhotovenie s 2 pinmi, bez aretácie (momentové), pri ktorom sa po stlačení aktivuje kontakt a po uvoľnení sa spínač vráti do vypnutej polohy. Spínač má čierne vyhotovenie s bodkou na tlačidle.
Spínač KCD1-101F je vhodný na ovládanie a spínanie elektrických zariadení, kde je požadovaná krátkodobá aktivácia obvodu, 10A pri 125V AC a 6A pri 250V AC.
Hlavné vlastnosti
-
- kolískový spínač KCD1-101F,
- 2-pinové vyhotovenie,
- bez aretácie – momentová funkcia,
- funkcia (ON)-OFF, normálne otvorený
- po uvoľnení sa spínač vracia do polohy OFF,
- čierne vyhotovenie,
- bodka na tlačidle – bez integrovanej kontrolky
- menovité zaťaženie 10 A / 125 V AC,
- menovité zaťaženie 6 A / 250 V AC,
- životnosť minimálne 10 000 cyklov,
- izolačný odpor ≥ 100 MΩ,
- izolačná pevnosť 1500 V AC,
- pracovná teplota -30 až +85 °C.
Vyhotovenie
| Parameter | KCD1-101F |
|---|---|
| Typ | kolískový spínač |
| Počet pinov | 2 |
| Funkcia | (ON)-OFF |
| Aretácia | bez aretácie, momentová |
| Označenie tlačidla | bodka |
| Kontrolka | bez kontrolky / LED |
| Farba tlačidla | čierna |
| Farba základne | čierna |
| Materiál ovládača | polykarbonát |
| Materiál základne | nylon PA66 |
| Kontakty | postriebrená meď / zliatina striebra |
| Vývody | pocínovaná meď |
Technické parametre
| Typ | kolískový spínač |
| Model | KCD1-101F |
| Počet pinov | 2 |
| Spínacia funkcia | (ON)-OFF, momentová |
| Menovité napätie | 125 V AC / 250 V AC |
| Menovitý prúd | 10 A pri 125 V AC / 6 A pri 250 V AC |
| Elektrická životnosť | ≥ 10 000 cyklov |
| Izolačný odpor | ≥ 100 MΩ |
| Prechodový odpor kontaktov | ≤ 30 mΩ / ≤ 50 mΩ podľa špecifikácie |
| Izolačná pevnosť | 1500 V AC |
| Pracovná teplota | -30 až +85 °C |
| Materiál ovládača | polykarbonát |
| Materiál základne | Nylon PA66 |
| Kontakty | postriebrená meď / zliatina striebra |
| Vývody | pocínovaná meď |
Rozmery
Spínač patrí do malej série KCD1. Datasheet uvádza pre malé vyhotovenie rozmery tela približne 15 × 10,5 mm a výšku približne 16,3 mm.
