Popis

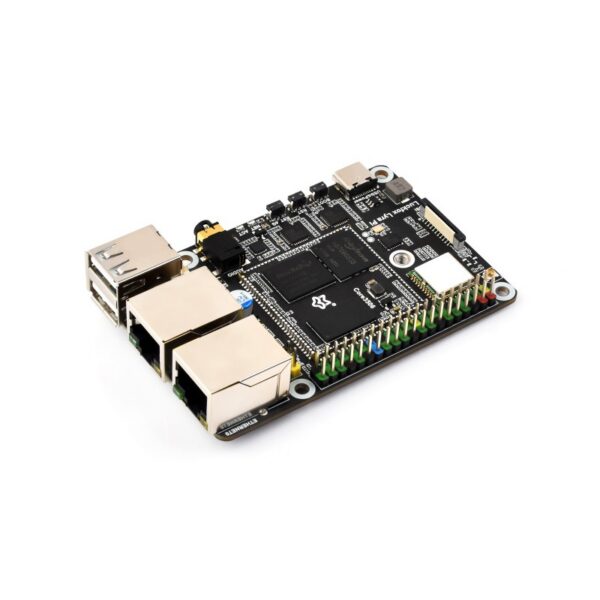

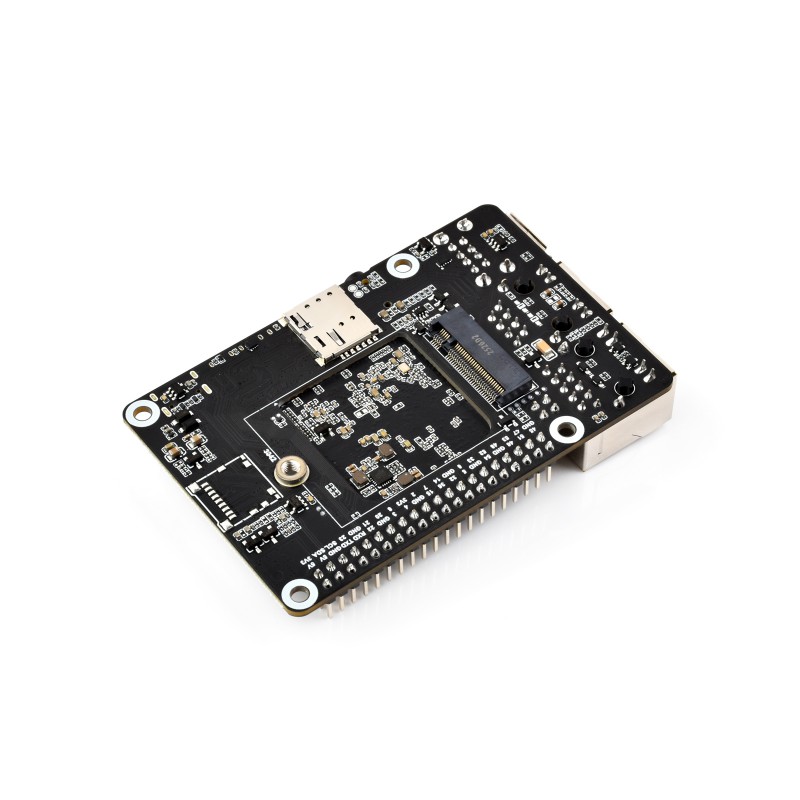

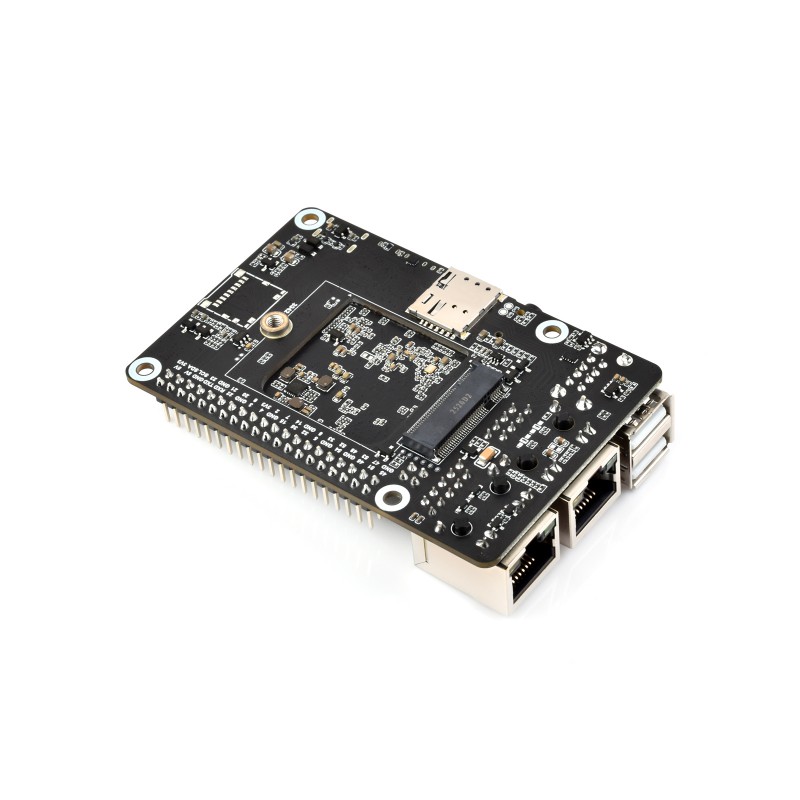

Luckfox Lyra Pi A W je kompaktná Linux vývojová doska založená na platforme Rockchip RK3506B. Kombinuje trojjadrový ARM Cortex-A7 procesor s Cortex-M0 jadrom, 512 MB DDR3L pamäte a 8 GB eMMC úložiskom.
Verzia A W navyše obsahuje integrované 2,4 GHz WiFi 6 a Bluetooth 5.2 / BLE. Doska ponúka Ethernet, USB, MIPI DSI, GPIO a M.2 slot pre voliteľný 4G modul, vďaka čomu je vhodná pre Linux, IoT, priemyselné a sieťové aplikácie.
Hlavné vlastnosti
- Linux vývojová doska s viacjadrovou architektúrou ARM
- integrované WiFi 6 a Bluetooth 5.2 / BLE
- 2× 10/100 Mbps Ethernet
- M.2 slot pre voliteľný SIM7600G-H-M.2 4G modul
- MIPI DSI rozhranie pre displeje
- 40-pin GPIO header kompatibilný s niektorými Raspberry Pi HAT modulmi
- 3,5 mm audio konektor pre slúchadlá / mikrofón
- možnosť napájania cez voliteľný PoE modul
Technické špecifikácie
| Procesor | 3× ARM Cortex-A7 až 1,2 GHz + ARM Cortex-M0 |
| RAM | 512 MB DDR3L |
| Úložisko | 8 GB eMMC |
| WiFi | 2,4 GHz WiFi 6 |
| Bluetooth | Bluetooth 5.2 / BLE |
| Ethernet | 2× 10/100 Mbps RJ45 |
| USB | USB-C OTG + USB HOST cez USB HUB |
| Displej | MIPI DSI 2-lane, až 1280 × 1280 @ 60 Hz |
| GPIO | 40-pin header, Rockchip Matrix IO |
| Rozhrania | GPIO, PWM, UART, I2C, SPI, I2S, USB, Ethernet |
| Audio | 3,5 mm vstup / výstup pre slúchadlá a mikrofón |
| 4G rozšírenie | M.2 slot pre SIM7600G-H-M.2 |
| PoE | pripravený konektor pre voliteľný PoE modul |

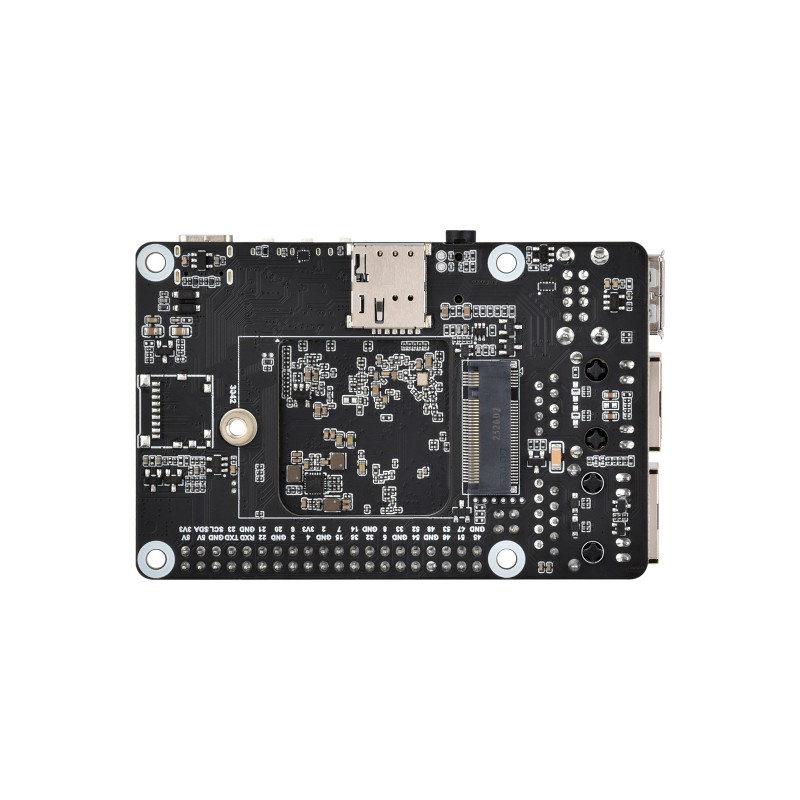

Rozloženie dosky

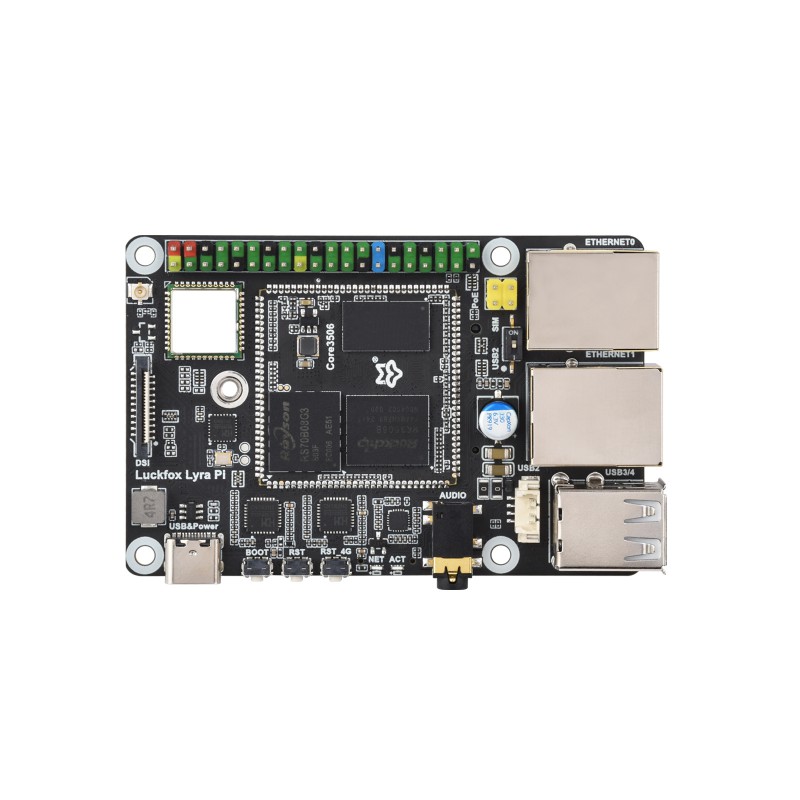

Na obrázku sú označené hlavné časti dosky Luckfox Lyra Pi A W:
| Číslo | Popis | Číslo | Popis |
| 1 | Core3506 – hlavný výpočtový modul | 11 | RJ45 Ethernet port 1 |
| 2 | USB-C konektor | 12 | RJ45 Ethernet port 2 |
| 3 | BOOT tlačidlo – vstup do download režimu | 13 | konektor pre voliteľný PoE modul |
| 4 | RESET tlačidlo – reštart systému | 14 | 40-pin GPIO header |
| 5 | 4G-RESET – reset voliteľného 4G modulu | 15 | WiFi 6 / Bluetooth 5.2 modul |
| 6 | NET – indikátor stavu 4G modulu | 16 | konektor pre WiFi / Bluetooth anténu |
| 7 | ACT – indikátor aktivity 4G modulu | 17 | MIPI DSI konektor pre displej |
| 8 | 3,5 mm audio konektor pre slúchadlá / mikrofón | 18 | M.2 slot pre voliteľný 4G modul |
| 9 | rozšírené USB 2.0 HOST rozhranie | 19 | slot pre SIM kartu |
| 10 | USB-A HOST porty | 20 | TF / microSD slot |
Pinout

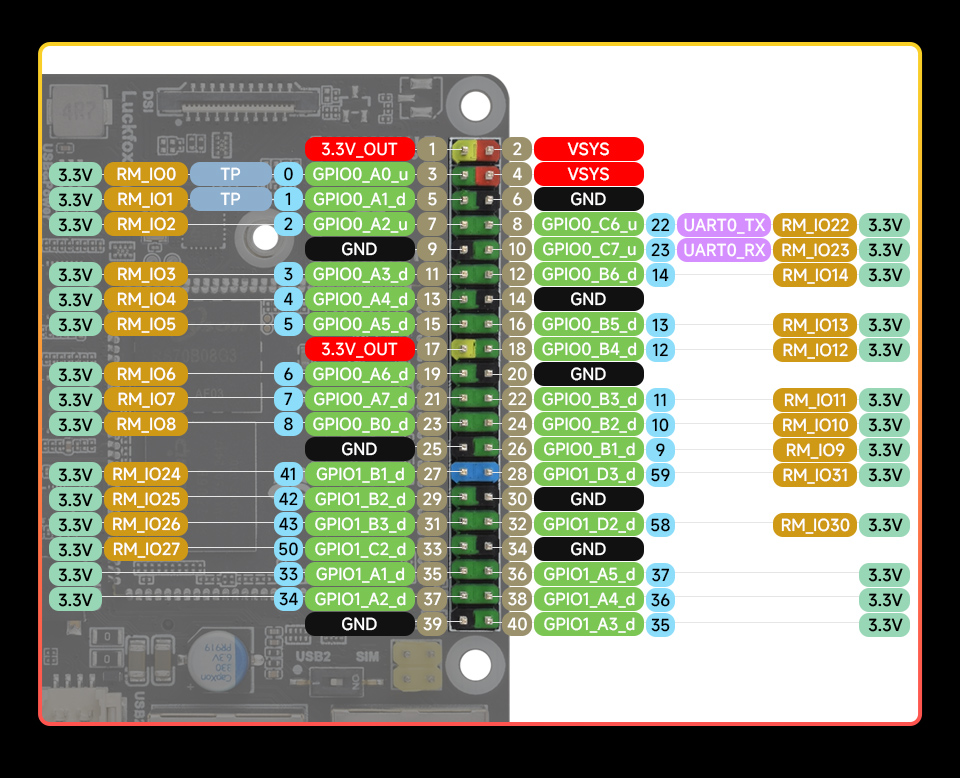

Rozloženie 40-pin GPIO headera vrátane napájania, GND, GPIO, UART a ďalších signálov je znázornené na samostatnom obrázku. Header je kompatibilný s niektorými Raspberry Pi HAT modulmi.
Obsah balenia
- 1× Luckfox Lyra Pi A W
- 1× IPX 2,4 GHz 2 dBi anténa
- 1× montážna skrutka pre 4G modul
Upozornenie
4G modul SIM7600G-H-M.2 ani PoE modul nie sú súčasťou balenia. M.2 slot a PoE konektor slúžia na voliteľné rozšírenie dosky.
Dokumentácia
Návody na inštaláciu systému, zapojenie periférií, SDK a ďalšiu dokumentáciu nájdete na: Luckfox Lyra Pi Wiki.
