Popis
Luckfox Pico Zero je kompaktná Linux vývojová doska založená na čipe Rockchip RV1106G3. Ponúka 1 TOPS výpočtový výkon NPU, 8 GB eMMC úložisko, WiFi 6, Bluetooth 5.2 a viacero rozhraní pre embedded, kamerové a AI projekty.
Doska je vhodná na vývoj menších Linux zariadení, spracovanie obrazu, kamerové aplikácie, IoT riešenia, audio projekty a prototypovanie zariadení s MIPI CSI kamerou.
Hlavné vlastnosti
- kompaktná Linux vývojová doska pre embedded a AI projekty
- vhodná na kamerové aplikácie, spracovanie obrazu a IoT zariadenia
- integrované WiFi 6 a Bluetooth 5.2 LE pripojenie
- onboard 8 GB eMMC úložisko
- MIPI CSI rozhranie pre pripojenie kamery
- GPIO header kompatibilný s niektorými Raspberry Pi HAT modulmi
- integrovaný mikrofón a konektor pre externý reproduktor
- USB-C konektor na napájanie a nahrávanie programu
- možnosť prepnutia medzi integrovanou a externou anténou
Technické špecifikácie
| Hlavný čip | Rockchip RV1106G3 |
| Procesor | ARM Cortex-A7, 32-bit, s NEON a FPU |
| NPU | 1 TOPS, podpora int4 / int8 / int16 kvantizácie |
| ISP | ISP3.2, podpora vstupu kamery až 8 Mpx |
| DRAM | 256 MB DDR3L |
| Úložisko | 8 GB eMMC, TF slot na rozšírenie úložiska |
| Bezdrôtová komunikácia | 2,4 GHz WiFi 6, Bluetooth 5.2 LE |
| Kamera | MIPI CSI 4-lane rozhranie |
| Audio | integrovaný mikrofón, konektor pre 8 Ω / 1 W reproduktor |
| USB | USB-C na napájanie a nahrávanie programu |
| Rozhrania | GPIO, UART, SPI, I2C, USB |
| Anténa | integrovaná anténa + konektor pre externú anténu |
| GPIO header | 40-pin, kompatibilný s niektorými Raspberry Pi HAT modulmi |

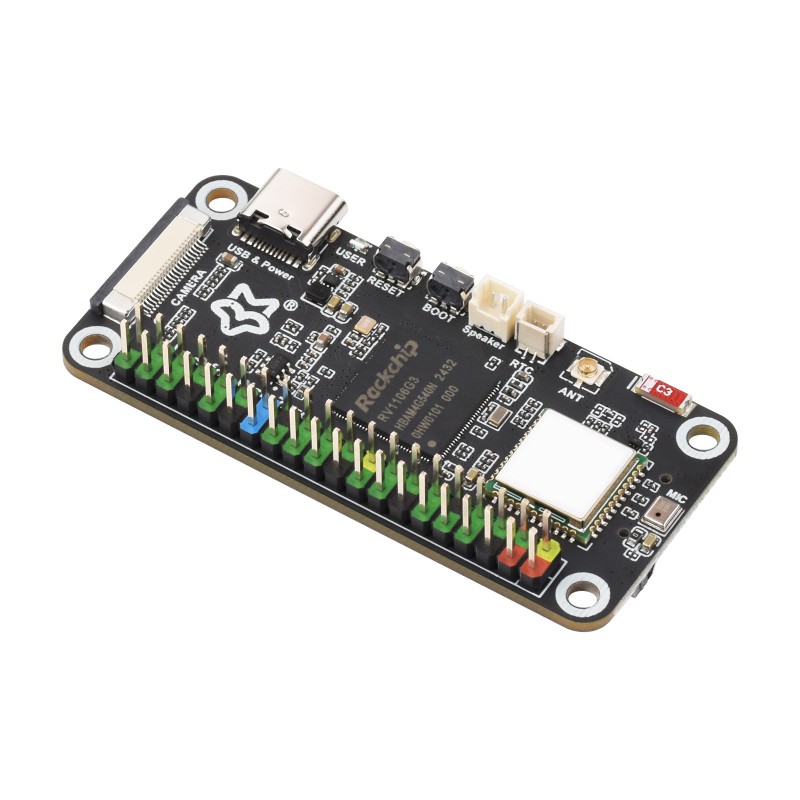

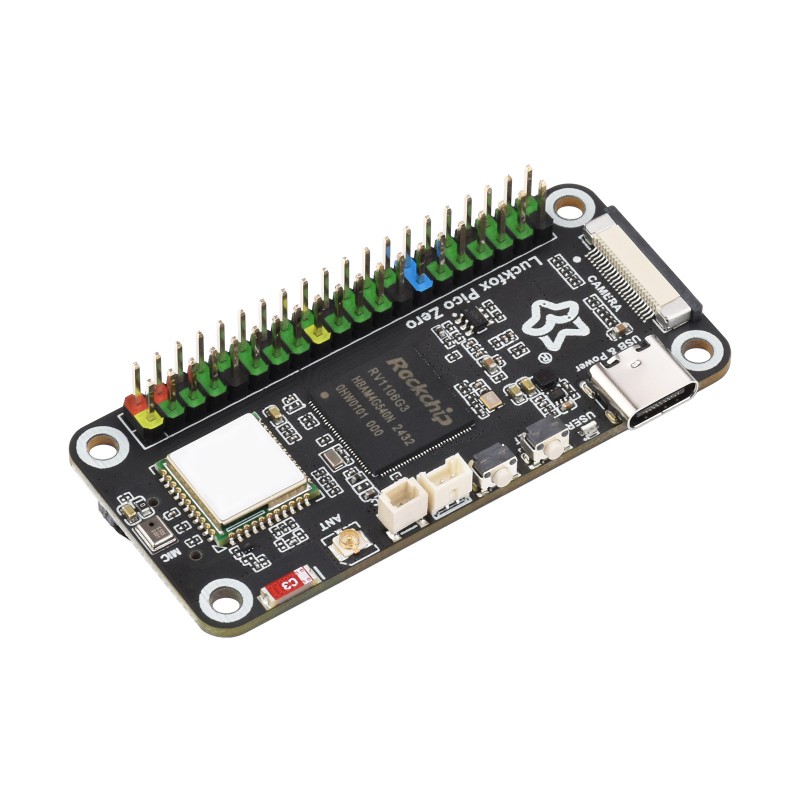

Rozloženie dosky
| Číslo | Popis | Číslo | Popis |
| 1 | RV1106G3, vision processor SoC s ARM Cortex-A7 jadrom | 9 | integrovaná anténa |
| 2 | USB-C konektor na napájanie a nahrávanie programu | 10 | WiFi / Bluetooth modul, 2,4 GHz WiFi 6 a Bluetooth 5.2 LE |
| 3 | USER LED indikátor stavu systému | 11 | integrovaný mikrofón |
| 4 | tlačidlo RESET | 12 | 40-pin GPIO header, kompatibilný s niektorými Raspberry Pi HAT modulmi |
| 5 | tlačidlo BOOT na vstup do download režimu | 13 | MIPI CSI 4-lane kamerové rozhranie |
| 6 | konektor pre externý reproduktor, MX1.25 2-pin, podpora 8 Ω / 1 W reproduktora | 14 | TF slot, slúži iba na rozšírenie úložiska |
| 7 | RTC batériový konektor | 15 | 8 GB eMMC úložisko |
| 8 | konektor pre externú anténu |

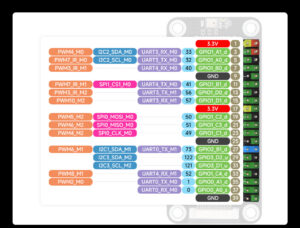

Priradenie GPIO pinov
Header obsahuje napájacie piny, GND, GPIO piny a vybrané rozhrania ako I2C, SPI, UART a PWM.
Farebné označenie na obrázku pomáha rozlíšiť typ signálu: napájanie, I2C, SPI, GPIO a UART. Pri pripájaní externých modulov alebo Raspberry Pi HAT príslušenstva odporúčame postupovať podľa dokumentácie výrobcu.
Kamera a obrazové spracovanie
Doska má MIPI CSI 4-lane rozhranie, ktoré je zložené z dvoch 2-lane MIPI CSI rozhraní. Výrobca uvádza podporu vstupu kamery až do 3840 × 2160 px pri 15 FPS. Integrovaný ISP podporuje viacero funkcií pre spracovanie obrazu, ako HDR, WDR a redukciu šumu.
Audio rozhrania
Luckfox Pico Zero má integrovaný mikrofón a konektor pre externý reproduktor. Vďaka tomu je vhodný aj na jednoduché audio aplikácie, hlasové projekty alebo zariadenia, ktoré kombinujú kameru a zvuk.
Anténa
Doska má integrovanú anténu aj konektor pre externú anténu. Podľa potreby je možné prepínať medzi onboard anténou a externou anténou, čo umožňuje prispôsobiť dosku rôznym montážnym a komunikačným podmienkam.
Obsah balenia
- 1× Luckfox Pico Zero
Dokumentácia
Dokumentáciu, zapojenie, systémové obrazy a vývojové návody nájdete na: Luckfox Pico Zero Wiki.
