Popis

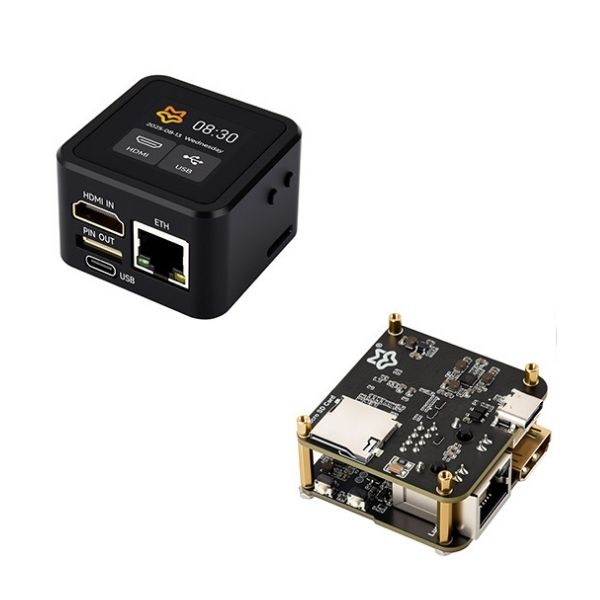

Luckfox PicoKVM je kompaktný IP KVM nástroj určený na vzdialenú správu počítačov, serverov a vývojových zariadení cez sieť. Umožňuje prenášať obraz z ovládaného zariadenia a zároveň emulovať USB klávesnicu, myš a USB úložisko.
Podporuje HDMI video až 1920 × 1080 px pri 60 FPS a vďaka hardvérovému prístupu umožňuje ovládanie zariadenia aj pred spustením operačného systému vrátane prístupu k BIOS / UEFI. Produkt je dostupný vo viacerých variantoch od základnej dosky až po kompletný Kit s displejom a rozširujúcou doskou PicoKVM Ext.
Aký je rozdiel medzi variantmi?
| Parameter | Base Lite | Base | Full | Kit |
| SKU | 34778 | 32220 | 30583 | 33910 |
| eMMC | 0 GB | 8 GB | 8 GB | 8 GB |
| MicroSD potrebná na prevádzku | áno | nie | nie | nie |
| Kovové puzdro | nie | nie | áno | áno |
| 1,54″ dotykový displej | nie | nie | áno | áno |
| PicoKVM Ext | nie | nie | nie | áno |
| Odporúčané použitie | najjednoduchšie riešenie a vlastná integrácia | integrácia bez potreby microSD | hotové KVM zariadenie s krytom a displejom | kompletné riešenie vrátane rozšíreného ovládania PC |
Variant Base Lite s 0 GB eMMC vyžaduje pre správnu prevádzku microSD / TF kartu, ktorá nie je súčasťou balenia. Ostatné varianty obsahujú 8 GB eMMC úložisko.
Hlavné vlastnosti
- vzdialená správa počítačov, serverov a vývojových zariadení cez sieť
- prístup k BIOS / UEFI aj bez spusteného operačného systému
- emulácia USB klávesnice, myši a USB úložiska
- podpora vzdialenej inštalácie operačného systému
- podpora Wake-on-LAN
- webový terminál a podpora vlastných skriptov
- TF / microSD slot na rozšírenie úložiska
- možnosť rozšíreného ovládania napájania pomocou PicoKVM Ext
Technické špecifikácie
| Výrobca | Luckfox / Waveshare |
| Procesor | RV1106G3, ARM Cortex-A7 až 1,2 GHz |
| RAM | 256 MB DDR3 |
| Úložisko | 0 GB alebo 8 GB eMMC podľa variantu + TF / microSD slot |
| Video vstup | HDMI |
| Max. rozlíšenie | 1920 × 1080 px @ 60 FPS |
| Video kódovanie | H.264 / AVC, H.265 / HEVC |
| Latencia videa | približne 80 – 200 ms |
| Audio prenos | áno |
| Ethernet | 10/100 Mbps RJ45 |
| USB funkcie | emulácia klávesnice, myši a USB úložiska |
| BIOS / UEFI | áno |
| Wake-on-LAN | áno |
| Displej | 1,54″, 240 × 240 px, dotykový – iba Full a Kit |
| Napájanie | USB-C |
| Rozmery Base verzie | 44 × 42 × 23,6 mm |
| Rozmery Full verzie | 48,5 × 48,5 × 29 mm |
Výber správneho variantu

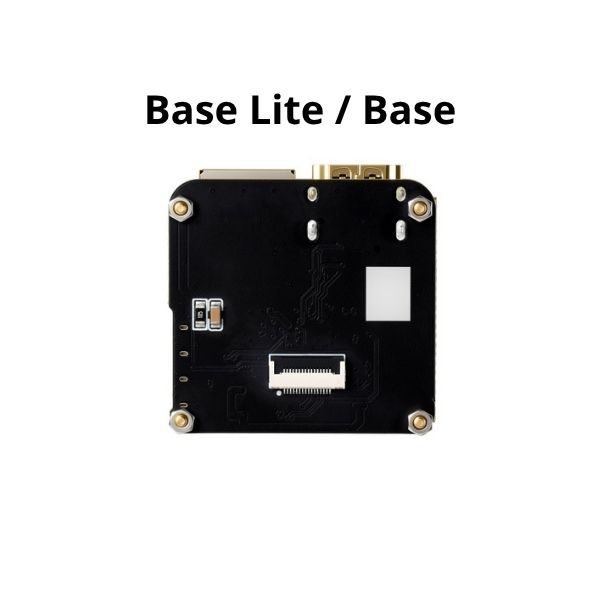

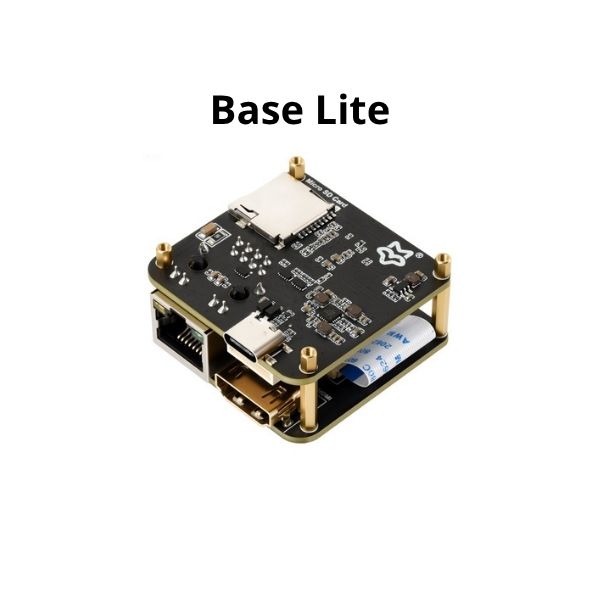

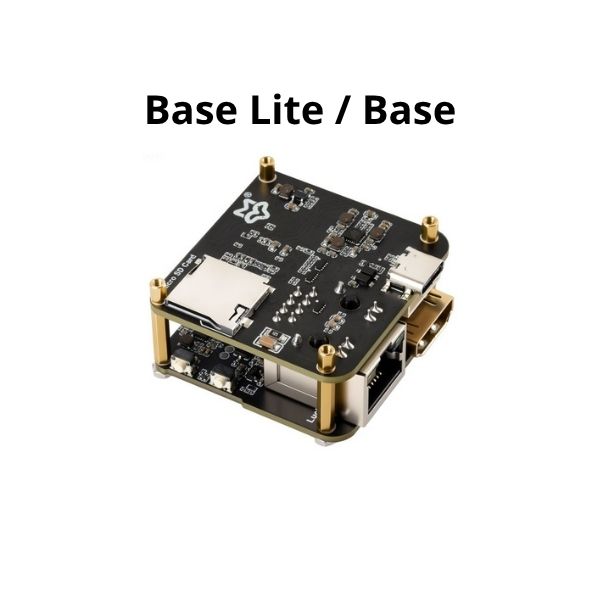

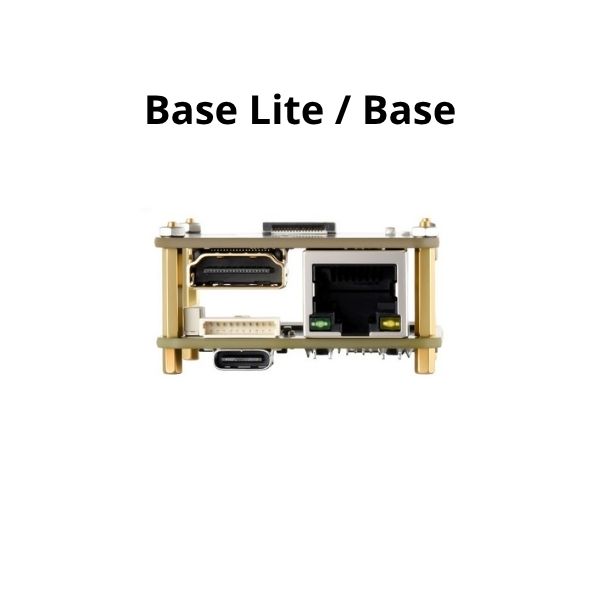

Base Lite je vhodný, ak chcete čo najjednoduchšie riešenie na integráciu do vlastného projektu a neprekáža vám používanie microSD karty. Base pridáva 8 GB eMMC, takže systém môže fungovať bez microSD karty.

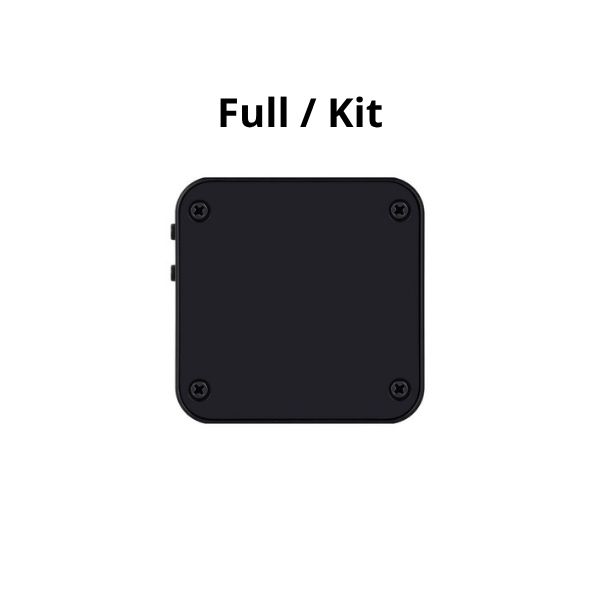

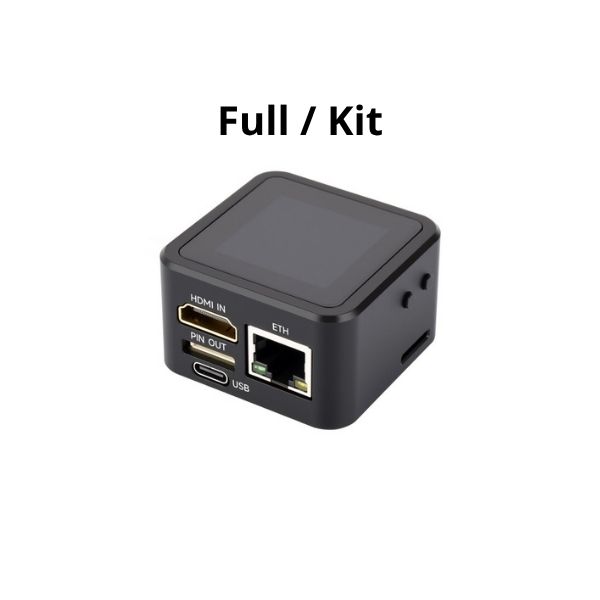

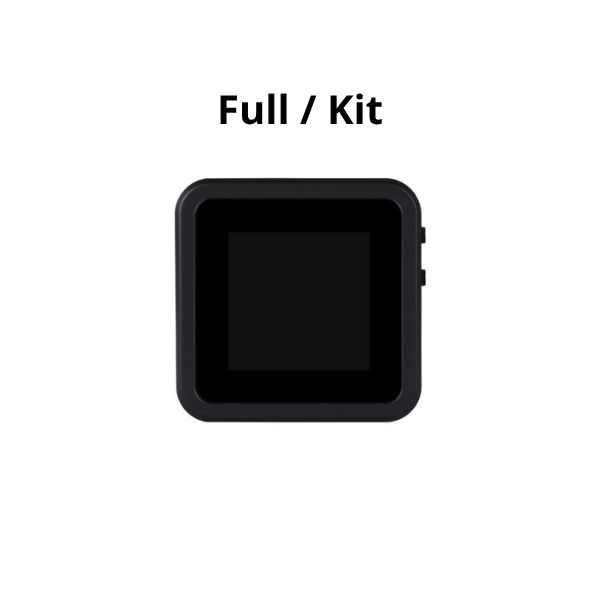

Full je hotové zariadenie s kovovým puzdrom a 1,54″ dotykovým displejom, ktorý zobrazuje IP adresu, stav pripojenia a stav systému. Kit navyše obsahuje rozširujúcu dosku PicoKVM Ext pre fyzické vzdialené ovládanie napájania počítača.
Rozhrania a ovládanie

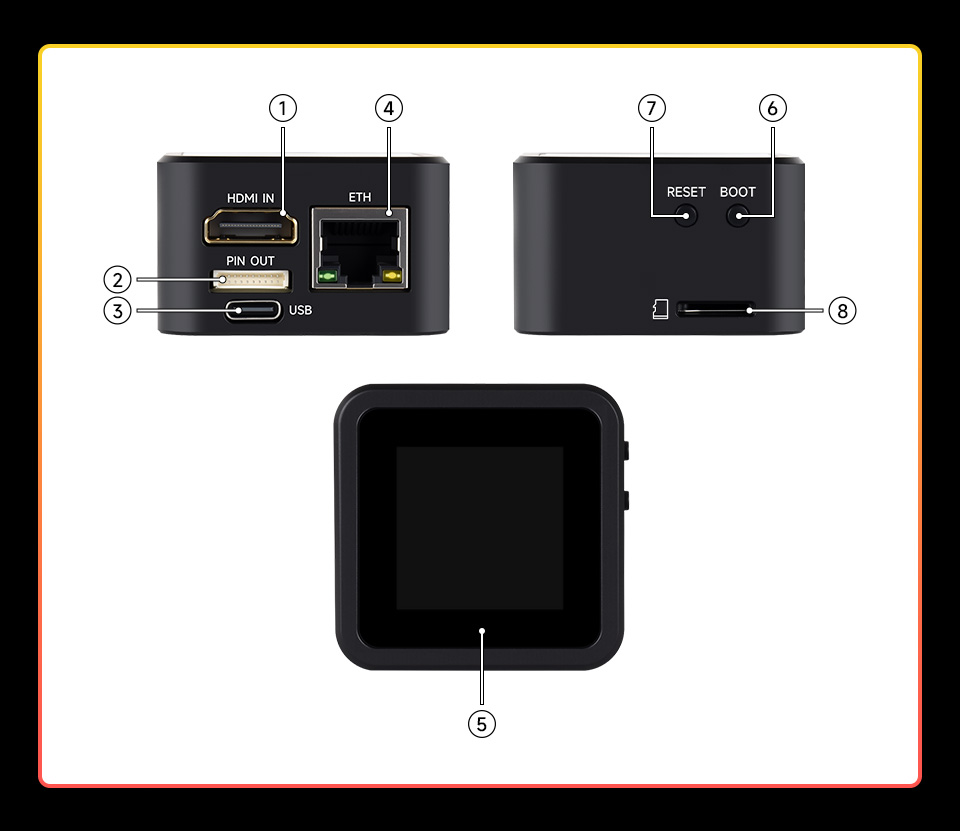

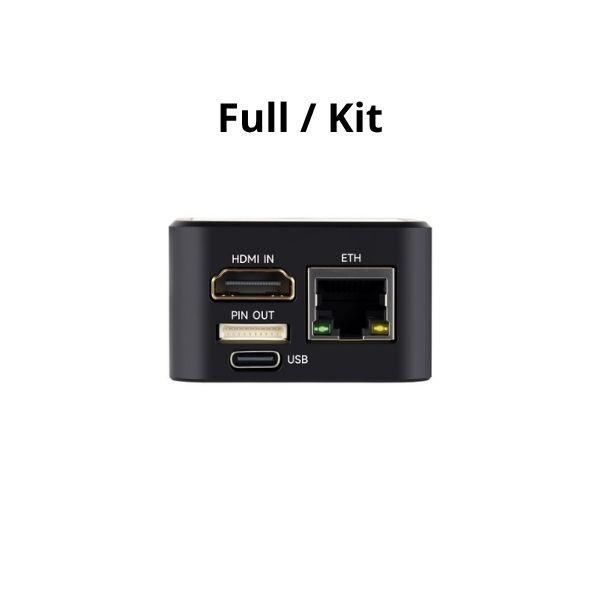

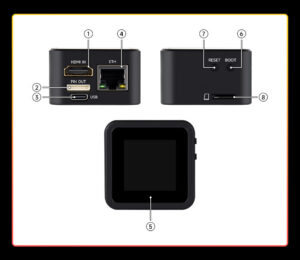

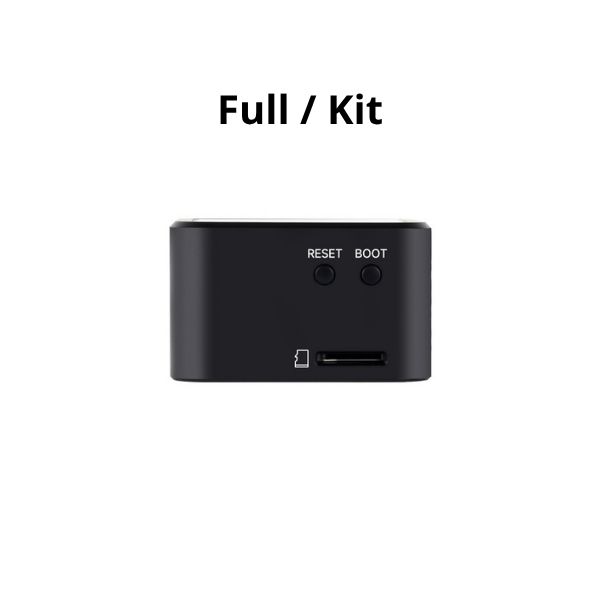

Na obrázku sú označené hlavné rozhrania verzií Full a Kit:
| Číslo | Popis | Číslo | Popis |
| 1 | HDMI IN – vstup obrazu | 5 | 1,54″ dotykový displej |
| 2 | PIN OUT – rozširujúci konektor | 6 | BOOT tlačidlo |
| 3 | USB-C – USB pripojenie / napájanie | 7 | RESET tlačidlo |
| 4 | ETH – 10/100 Mbps Ethernet | 8 | TF / microSD slot |
Pinout

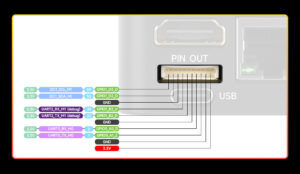

Rozloženie pinov rozširujúceho konektora je znázornené na samostatnom obrázku. K dispozícii sú 3,3 V, GND, I²C a UART rozhrania vrátane debug UART.
Obsah balenia podľa variantu

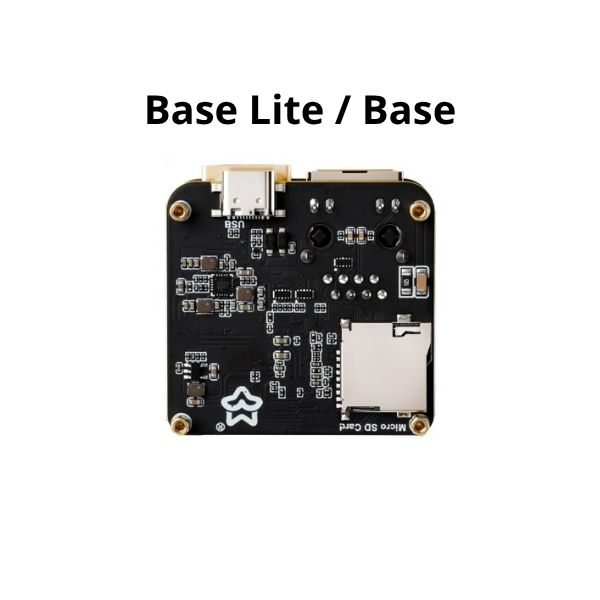

Base Lite / Base:
- 1× Luckfox PicoKVM Base vo zvolenom variante
Full:
- 1× Luckfox PicoKVM s kovovým puzdrom a 1,54″ dotykovým displejom
- 1× USB-C predlžovací kábel s pomocným napájaním

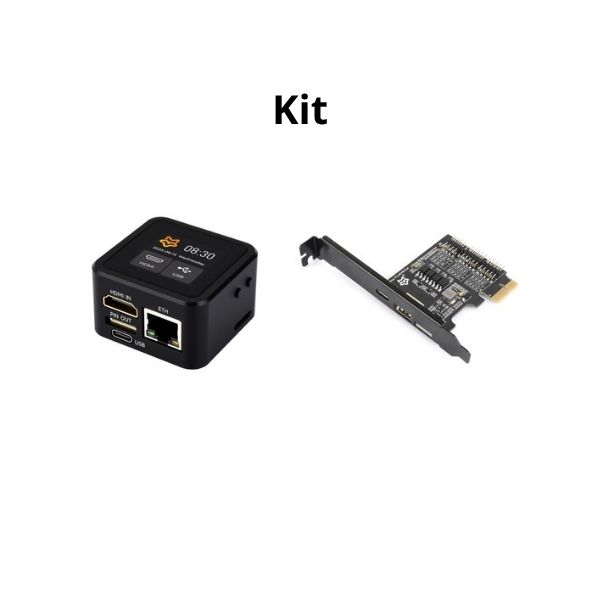

Kit:
- 1× Luckfox PicoKVM s kovovým puzdrom a 1,54″ dotykovým displejom
- 1× USB-C predlžovací kábel s pomocným napájaním
- 1× Luckfox PicoKVM Ext s full-height kovovou záslepkou
- 1× 9-pin USB predlžovací kábel základnej dosky
- 1× 9-pin predlžovací kábel základnej dosky
- 1× SH1.0 10-pin kábel, približne 1 m
Dokumentácia
Návody na nastavenie, vzdialený prístup, aktualizáciu systému a ďalšie informácie nájdete na: Luckfox PicoKVM Wiki.
