Popis
M28 (MH-M28) je malý Bluetooth 4.2 audio prijímač, ktorý bezdrôtovo prijíma hudbu z mobilu, tabletu alebo počítača a posiela ju ako stereo linkový signál do 3,5 mm jacku alebo na piny L, R, AGND. Hodí sa na pridanie Bluetooth k starej hi-fi veži, aktívnym reproduktorom, autorádiu s AUX vstupom alebo k vlastnému zosilňovaču. Priamo k nemu pripojíte aj bežné slúchadlá.
Modul nemá výkonový zosilňovač – pasívne reproduktory k nemu priamo nepripojíte. Na stavbu vlastného Bluetooth reproduktora použite DFRobot Bluetooth 4.2 Audio Receiver s dual zosilňovačom 2×5 W (DFR0720), ktorý reproduktory napája priamo.
Napája sa 5 V cez micro USB (nabíjačka, powerbanka, USB v aute) alebo z Li-ion článku 3,7 V pripojeného na pin VBAT. Po zapnutí sa v telefóne zobrazí ako MH-M28 a k naposledy spárovanému zariadeniu sa pripája automaticky.
Hlavné vlastnosti
- Bluetooth 4.2 s automatickým opätovným pripojením
- Stereo výstup na 3,5 mm jack a na piny L / R / AGND (rozteč 2,54 mm)
- Dekódovanie WAV, WMA, FLAC, APE a MP3
- Napájanie 5 V (micro USB alebo pin 5V) alebo Li-ion 3,7–4,2 V (pin VBAT)
- Nízka spotreba – 20 mA pri pripojení, 3 µA v hlbokom spánku
- Dosah až 20 m bez prekážok a rušenia
- Modrá LED: rýchlo bliká = čaká na spárovanie, svieti = pripojené, pomaly bliká = prehráva
Technické špecifikácie
| Model | MH-M28 (Bluetooth názov „MH-M28“) |
| Verzia Bluetooth | 4.2 |
| Bluetooth profily | HFP 1.7, A2DP 1.2, AVRCP 1.5, AVCTP 1.2, AVDTP 1.2 |
| Podporované formáty | WAV, WMA, FLAC, APE, MP3; stereo (2 kanály) |
| Napájacie napätie | 5 V (micro USB / pin 5V) alebo 3,7–4,2 V Li-ion (pin VBAT) |
| Odber prúdu | 5,5 mA (nespárovaný), 20 mA (pripojený), 3 µA (hlboký spánok) |
| Audio výstup | 3,5 mm stereo jack + piny L, R, AGND (linková úroveň / slúchadlá) |
| Zosilňovač pre reproduktory | nie |
| Dosah | max. 20 m |
| Citlivosť | −87 dBm |
| Pracovná teplota | −40 až +85 °C |
| Rozmery | 45 × 20 mm |

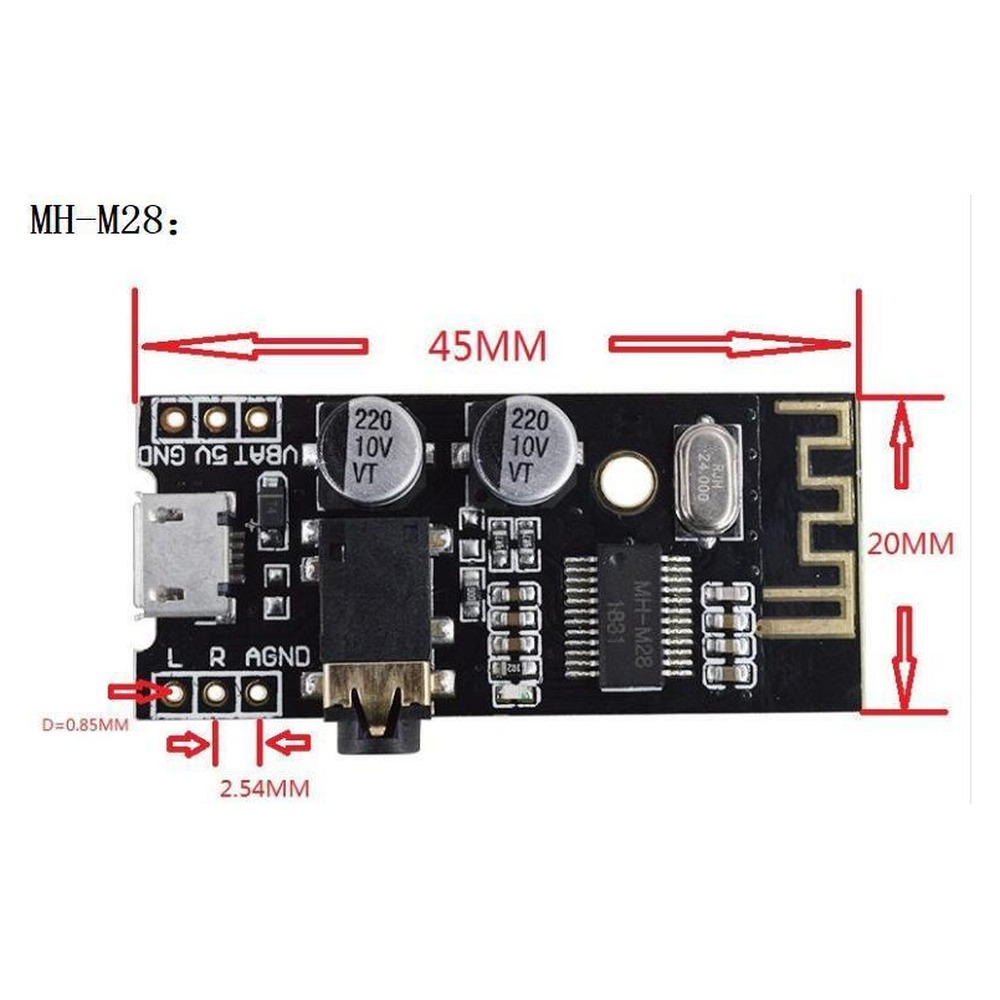

| Rozteč pinov | 2,54 mm (otvory ⌀ 0,85 mm) |
| Technické údaje | EN (PDF) |

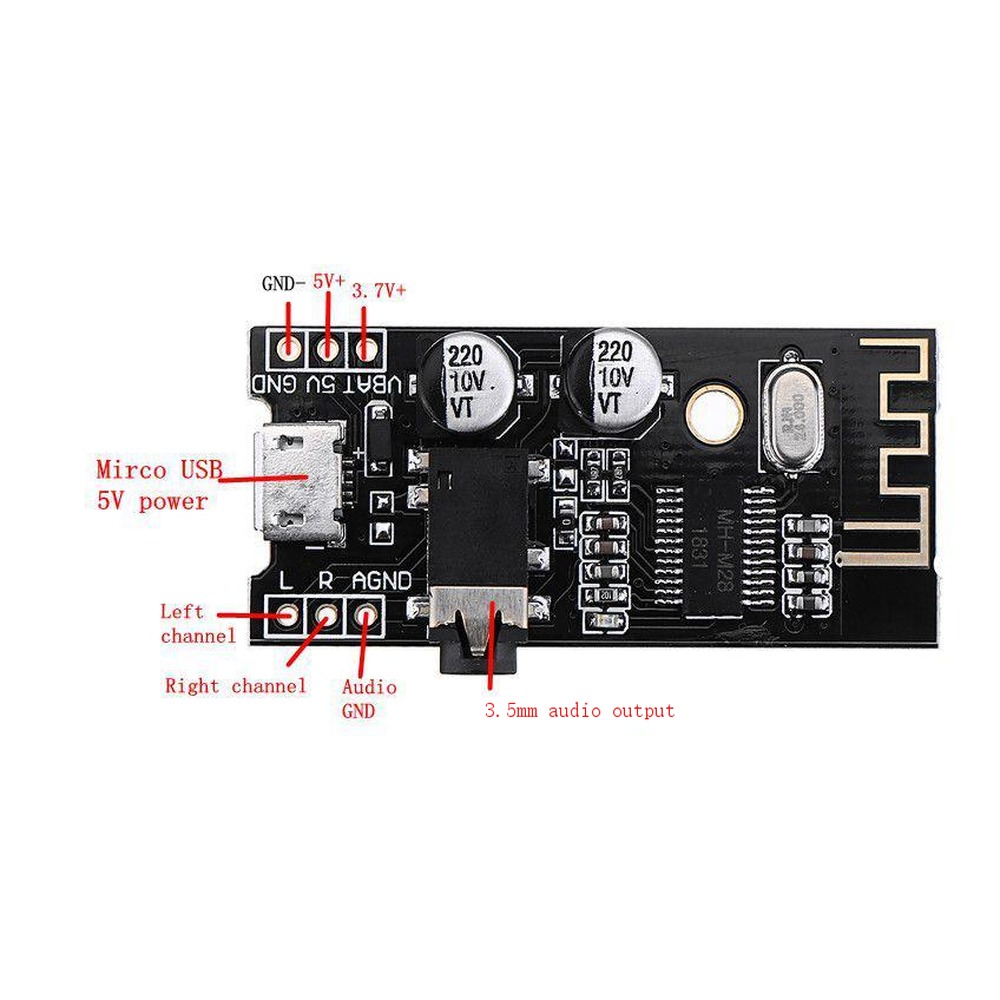

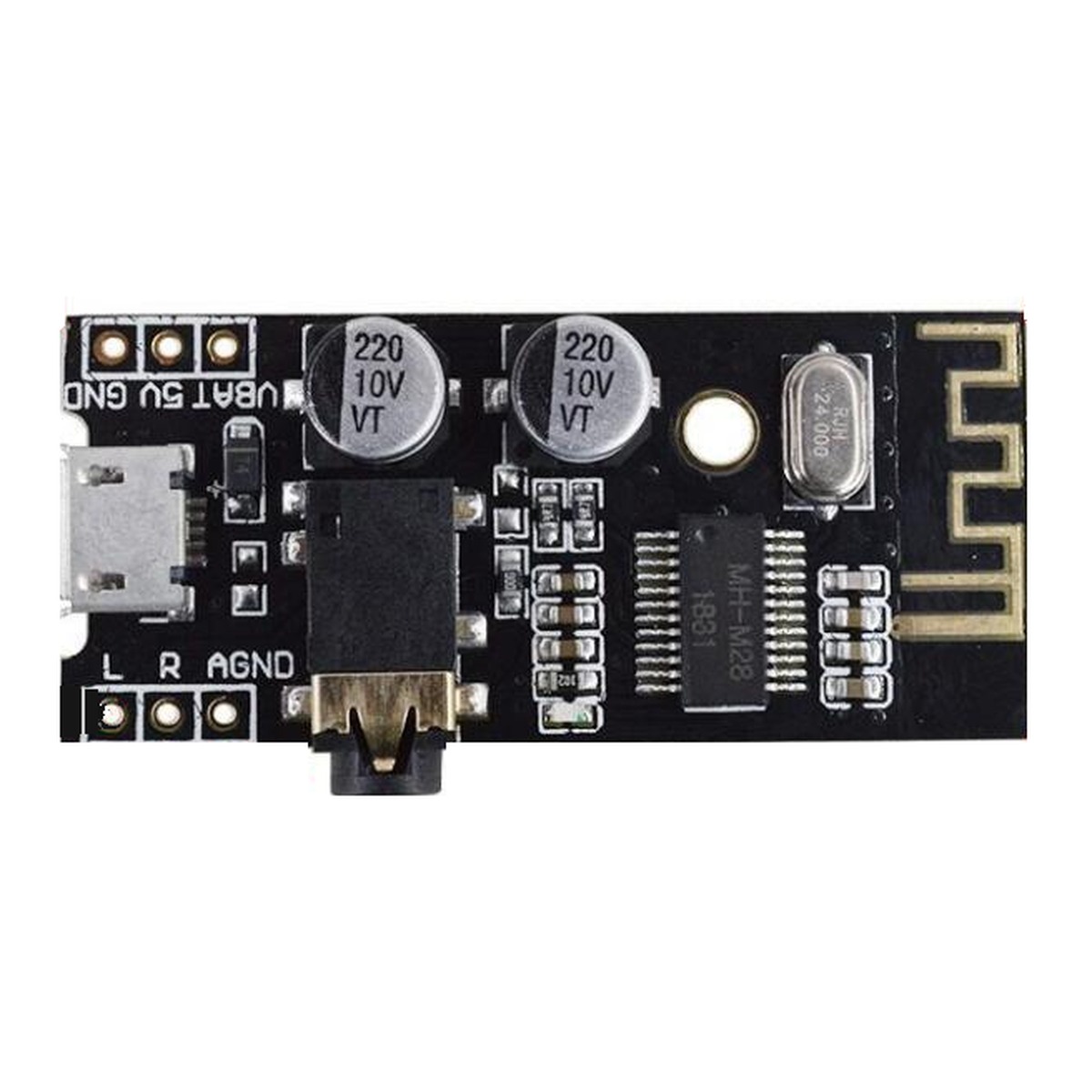

Zapojenie pinov
| 5V | napájanie +5 V |
| GND | zem napájania |
| VBAT | + Li-ion článku 3,7–4,2 V |
| L | výstup ľavého kanála |
| R | výstup pravého kanála |
| AGND | zem audio signálu |
Použitie

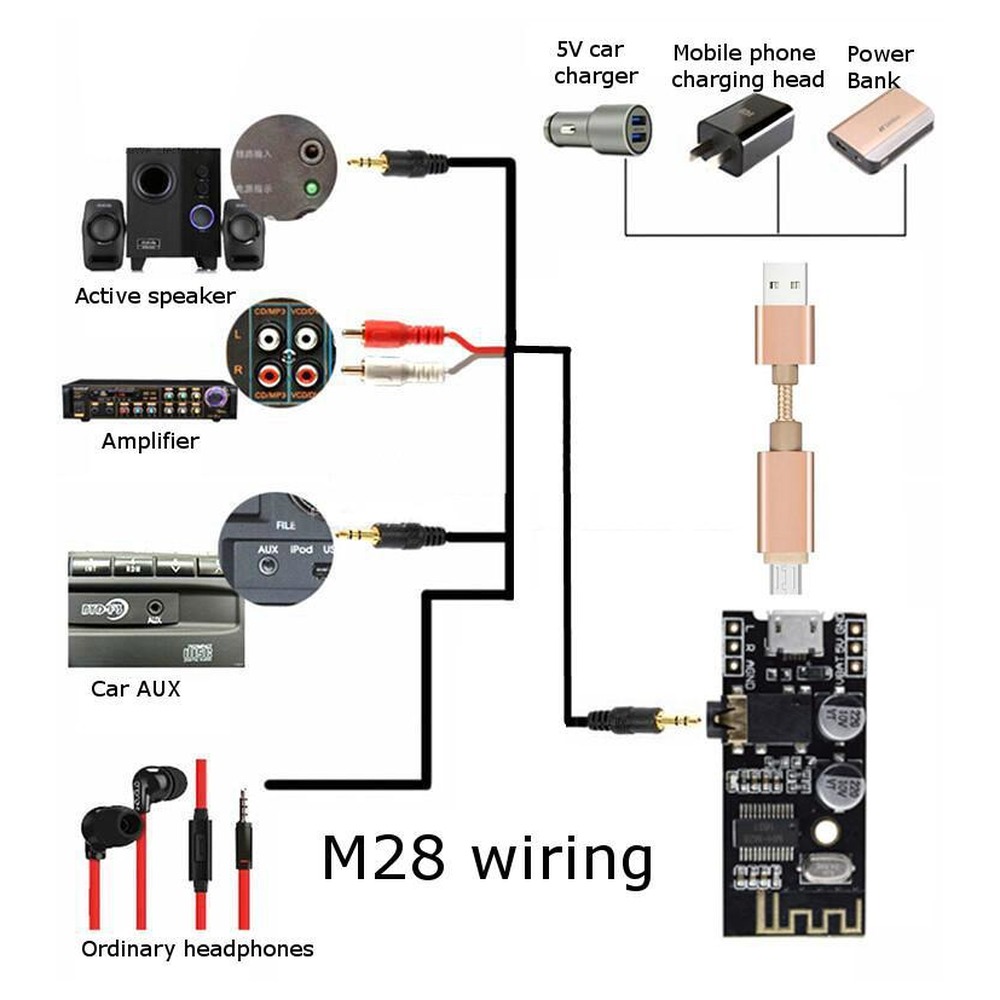

- Bluetooth pre starú hi-fi vežu, zosilňovač alebo aktívne reproduktory (AUX / cinch vstup)
- Bluetooth do auta s AUX vstupom
- bezdrôtový príjem hudby do slúchadiel
- zdroj zvuku pre vlastný zosilňovač v DIY projektoch
Porovnanie Bluetooth modulov M18 / M28 / M38
M28 je verzia bez zosilňovača s 3,5 mm jackom – pre slúchadlá a zariadenia, ktoré už zosilňovač majú. Ak chcete priamo pripojiť pasívne reproduktory, vyberte verziu M38 so zosilňovačom 2×5 W: DFRobot Bluetooth 4.2 Audio Receiver s dual zosilňovačom 2×5 W (DFR0720).
Upozornenia
- Modul nemá nabíjanie ani ochranu Li-ion článku. Používajte len článok s ochrannou doskou (BMS) a nabíjajte ho samostatnou nabíjačkou.
- Napájanie 5 V a 3,7 V má samostatné piny: 5 V pripojte na 5V a GND, Li-ion článok na VBAT a GND.
- Výstupy L a R nespájajte. Pre mono použite len jeden kanál.
- Pri šume alebo brume s výkonovým zosilňovačom: použite lineárny zdroj alebo LC filter / kondenzátor (aspoň 10 µF) na napájanie, napájajte modul a zosilňovač oddelene a audio zem (AGND) veďte krátkym a hrubším vodičom.
- Anténu držte ďalej od kovových predmetov a zdrojov rušenia. Doska je bez krytu – nedotýkajte sa súčiastok (statická elektrina).
Balenie obsahuje
- 1× Bluetooth audio prijímač M28 (MH-M28)
