Mini USB konektor

0.20€ (bez DPH 0.16€ )

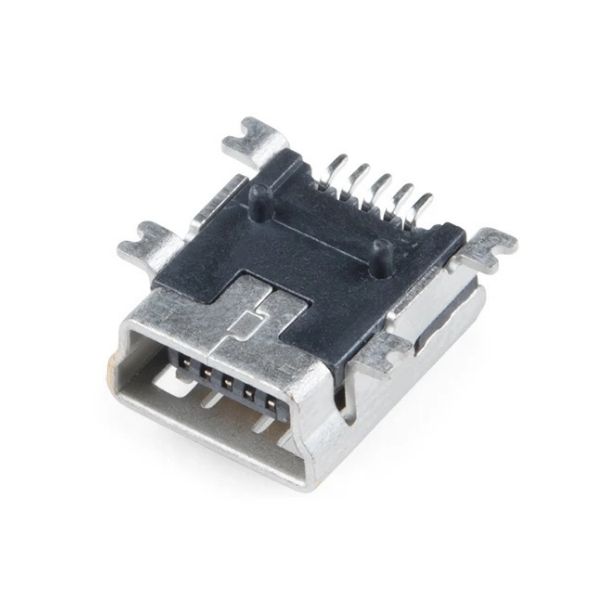

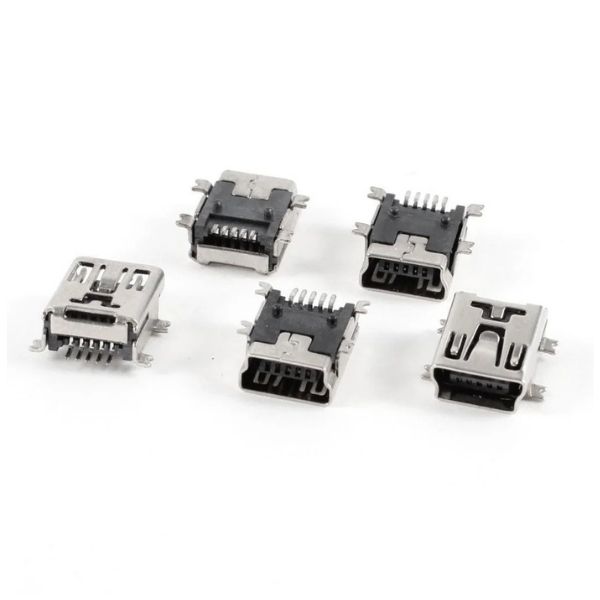

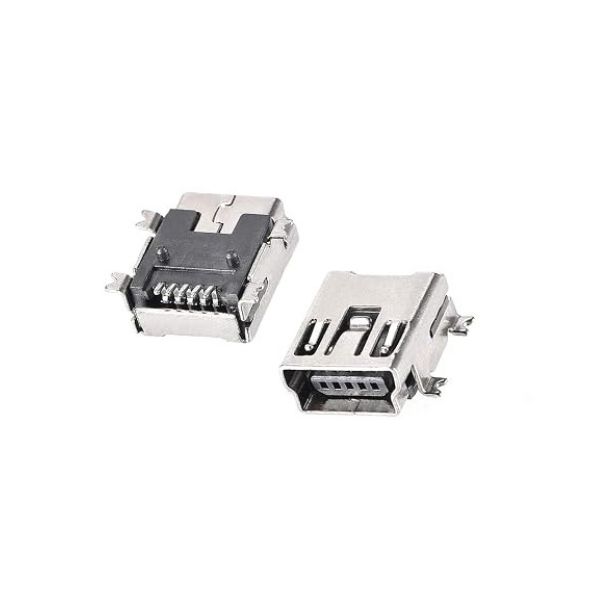

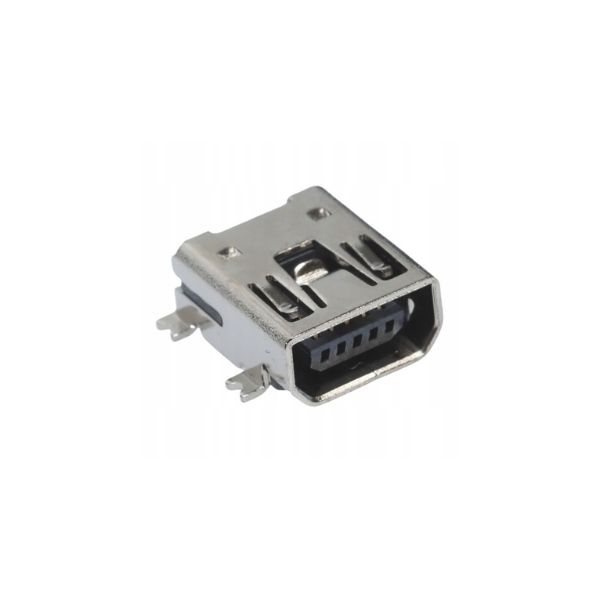

Mini USB female SMD konektor

45 na sklade

Skladom 45 ks

Pridať medzi obľúbené
Katalógové číslo: ICS742 Kategórie: ,

Popis

Mini USB-B konektor je 5-pinový konektor typu samica určený na povrchovú montáž (SMD) na dosku plošných spojov. Umožňuje pripojenie zariadení pomocou Mini-USB kábla na prenos dát a napájanie.

Vhodný na výrobu a opravy elektronických zariadení, vývojových dosiek a ďalších zariadení využívajúcich rozhranie Mini-USB.

Technické parametre

Typ konektora Mini USB-B
Vyhotovenie samica (female)
Počet kontaktov 5
USB štandard USB 2.0
Montáž SMD – povrchová montáž na DPS

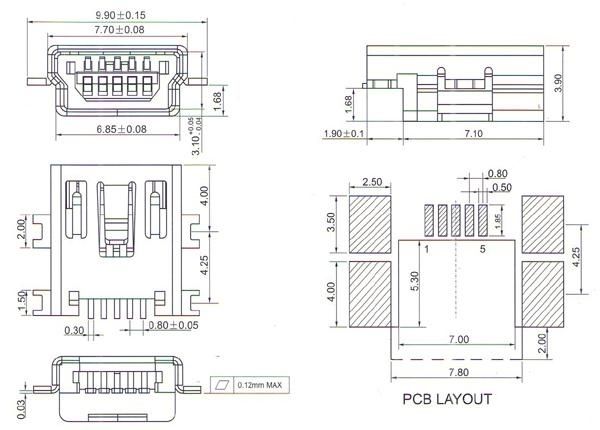

Rozmery a montážny výkres

Technický výkres zobrazuje rozmery Mini USB-B konektora a rozloženie spájkovacích plôšok na doske plošných spojov (PCB layout).

Súvisiace produkty

Ak potrebujete konektor s jednoduchším prístupom k vývodom, pozrite si aj Mini USB konektor na DIP 2,54 mm. V ponuke nájdete aj USB na Mini USB káble v rôznych dĺžkach alebo USB konektor typu samec na SMD montáž.

Ďalšie informácie

Hmotnosť 1 g

Časté otázky

Aký je rozdiel medzi Mini USB a Micro USB konektorom?

Mini USB-B a Micro USB-B sú dva odlišné typy konektorov. Líšia sa tvarom aj rozmermi, preto nie sú vzájomne mechanicky kompatibilné.

Je konektor určený na spájkovanie na dosku plošných spojov?

Áno. Ide o SMD konektor určený na povrchovú montáž na DPS. Kontakty a upevňovacie vývody sa spájkujú priamo na príslušné plôšky dosky.

Koľko kontaktov má Mini USB-B konektor?

Konektor má 5 kontaktov: VBUS (+5 V), D−, D+, ID a GND. Kontakty slúžia na napájanie, prenos dát a ďalšie funkcie podľa zapojenia zariadenia.

Podporuje konektor prenos dát aj napájanie?

Áno. Mini USB-B konektor umožňuje prenos dát aj napájanie cez USB. Konkrétne funkcie závisia od zapojenia a elektroniky zariadenia.

Je možné konektor použiť na vlastnú DPS?

Áno. Konektor je vhodný aj na výrobu vlastných elektronických zariadení. Pri návrhu DPS odporúčame skontrolovať technický výkres a pred výrobou dosky overiť rozmery podľa skutočného konektora.
