Popis

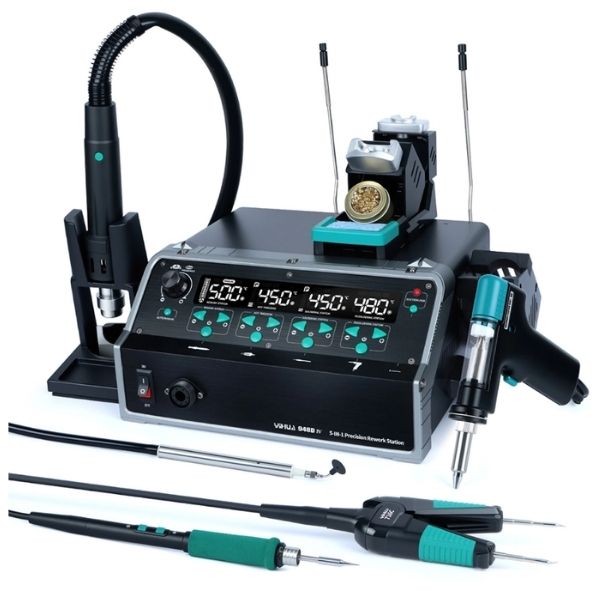

YIHUA 948D-IV je profesionálna multifunkčná opravárenská stanica 5v1, ktorá kombinuje teplovzdušnú stanicu, precíznu hrotovú spájkovačku, odpájkovaciu pištoľ, vyhrievanú spájkovaciu pinzetu a vákuové pero na manipuláciu so súčiastkami.

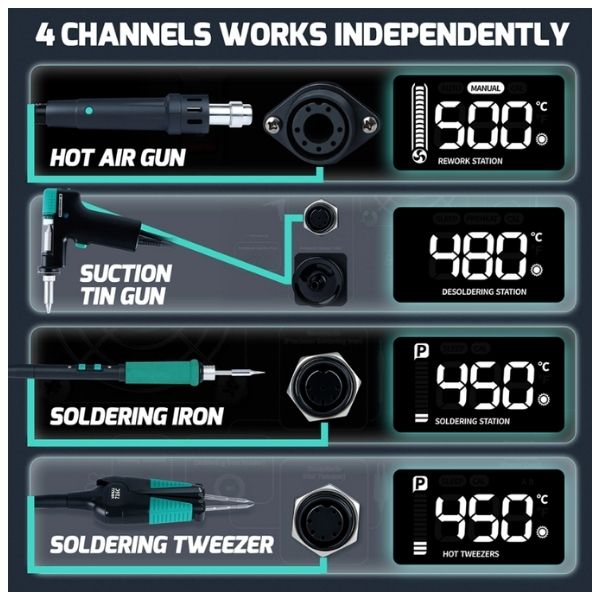

Stanica disponuje 4 nezávislými pracovnými kanálmi pre teplovzdušnú pištoľ, odpájkovaciu pištoľ, spájkovačku a vyhrievanú pinzetu. Každý z nich má vlastné ovládanie a zobrazenie pracovnej teploty na veľkom LCD paneli. Jednotlivé pracovné časti tak možno nastavovať a používať nezávisle podľa aktuálnej potreby.
5 funkcií v jednom zariadení
Teplovzdušná stanica
Určená na osadzovanie a odpájkovanie SMD súčiastok, zahrievanie PCB, prácu so zmršťovacími materiálmi a ďalšie servisné práce. Teplovzdušná časť ponúka samostatnú reguláciu teploty a prietoku vzduchu, režim AUTO/MANUAL a možnosť prepnutia medzi horúcim a studeným vzduchom.
Precízna spájkovačka
Samostatne regulovaná spájkovacia časť je určená na presnú prácu s doskami plošných spojov, drobnými SMD komponentmi aj bežnými elektronickými súčiastkami.
Odpájkovacia pištoľ
Odpájkovacia pištoľ zahrieva spájku a pomocou integrovaného vákuového systému ju súčasne odsáva. Je vhodná najmä na vyberanie klasických THT súčiastok a čistenie otvorov v PCB. Zberná komora pištole je navrhnutá tak, aby ju bolo možné jednoducho rozobrať a pravidelne čistiť.
Vyhrievaná spájkovacia pinzeta
Dvojica vyhrievaných hrotov umožňuje zahriať oba kontakty súčiastky súčasne. Pinzeta je preto vhodná najmä na rýchle odpájkovanie SMD rezistorov, kondenzátorov a ďalších dvojvývodových komponentov.
Vákuové pero
Integrovaný vákuový systém možno využiť aj na uchopenie a premiestňovanie drobných elektronických súčiastok. Vákuové pero má vlastné samostatné ovládanie na prednom paneli stanice.

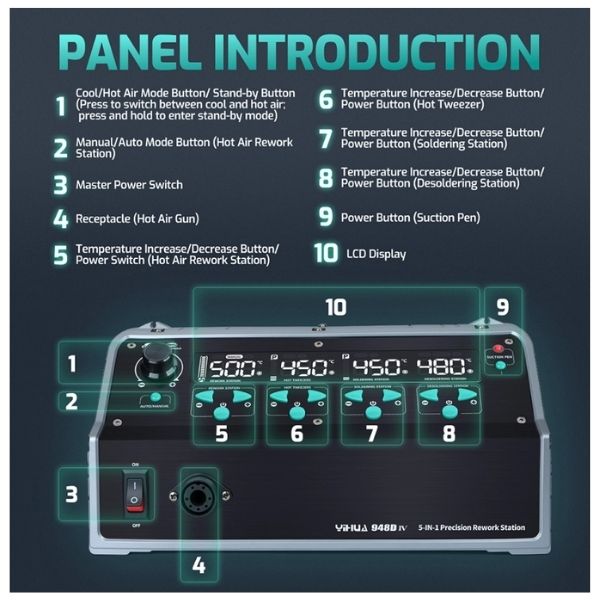

Ovládanie a funkcie
- 4 nezávislé pracovné kanály,
- veľký LCD displej s oddeleným zobrazením pracovných častí,
- samostatné nastavenie teploty jednotlivých kanálov,
- samostatné zapnutie a vypnutie pracovných častí,
- AUTO/MANUAL režim teplovzdušnej stanice,
- prepínanie studeného a horúceho vzduchu,
- standby režim,
- kalibrácia teploty,
- integrovaný vákuový systém,
- samostatné ovládanie vákuového pera,

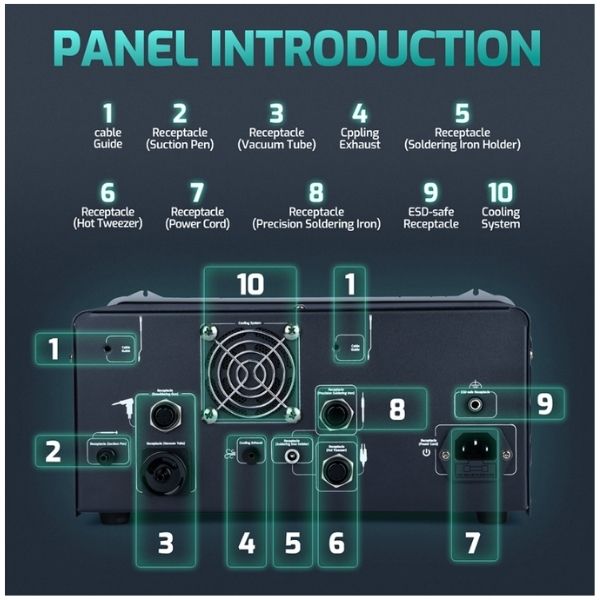

- ESD konektor na zadnej strane zariadenia,
- aktívny chladiaci systém
Technické špecifikácie
| Celkový výkon | 1410 W |
| Napájanie | 220 – 240 V AC / 50 Hz |
| Výkon teplovzdušnej pištole | 1100 W |
| Teplota teplovzdušnej stanice | 100 – 500 °C |
| Prietok vzduchu | max. 55 l/min |
| Zdroj vzduchu | kompresor |
| Teplota spájkovačky C210/C245 | 90 – 450 °C |
| Výkon odpájkovacej stanice | 110 W |
| Teplota odpájkovacej stanice | 380 – 480 °C |
| Podtlak | 0,05 MPa |
| Výkon spájkovacej pinzety | 80 W |
| Teplota spájkovacej pinzety | 90 – 450 °C |
| Regulácia teploty | PID |
| Displej | LCD, 4 nezávislé zobrazenia pracovných kanálov |
| Rozmery hlavnej jednotky | 300 × 340 × 145 mm (±10 mm) |

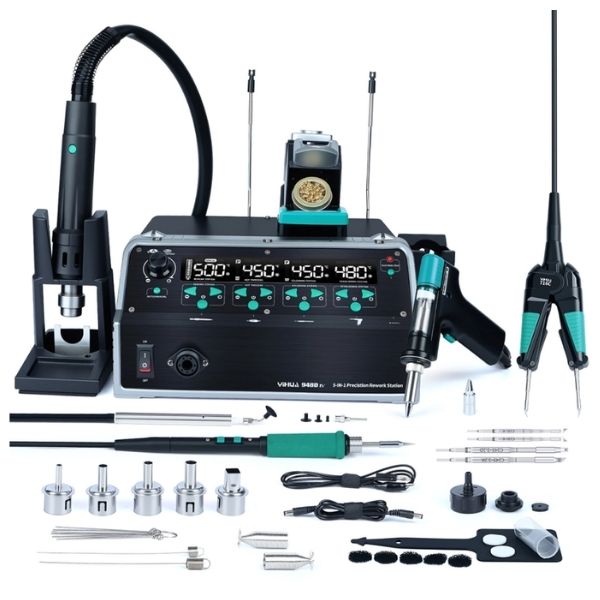

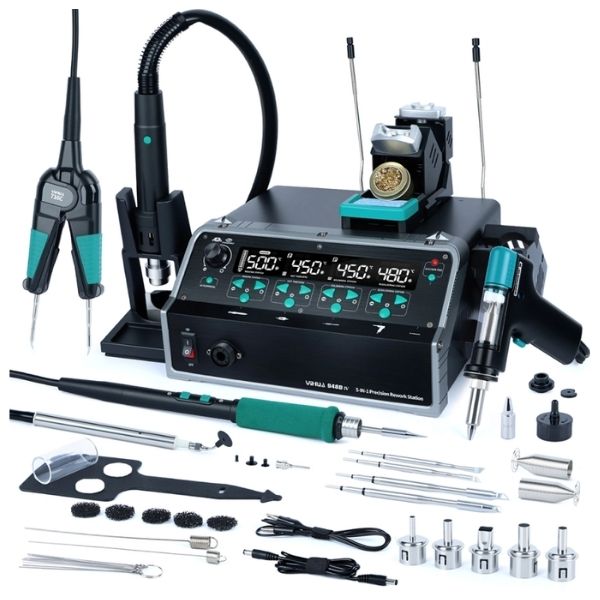

Obsah balenia
- multifunkčná stanica YIHUA 948D-IV,
- spájkovacia rukoväť C245,
- 3× spájkovací hrot C245,
- teplovzdušná pištoľ s držiakom,
- 5× teplovzdušná dýza,
- 2× pružinový teplovzdušný nadstavec,
- odpájkovacia pištoľ s vákuovou hadicou,
- odpájkovací hrot,
- vyhrievaná pinzeta YIHUA 716C s držiakom,
- hroty C120 pre vyhrievanú pinzetu,
- vákuové pero,
- 4× nadstavec pre vákuové pero,
- sada čistiacich drôtov,
- mosadzný čistič hrotov s držiakom,
- čistiaca hubka,
- príslušenstvo na údržbu odpájkovacej pištole,
- napájací kábel,
- uzemňovací kábel.
