Popis

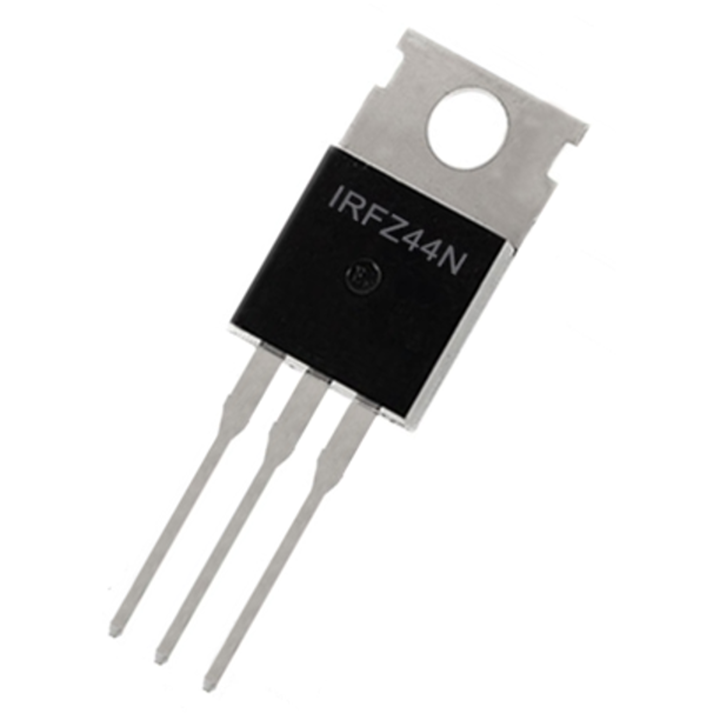

IRFZ44N je výkonový N-kanálový MOSFET tranzistor v puzdre TO-220, určený na spínanie jednosmerných záťaží, motorov, LED pásikov, relé, solenoidov a ďalších výkonových obvodov.
Tranzistor má maximálne napätie drain-source 55 V a maximálny prúd až 49 A pri vhodnom chladení a správnych prevádzkových podmienkach. Vďaka nízkemu odporu v zopnutom stave je vhodný pre výkonové spínacie aplikácie.
Ak nepotrebujete taký vysoký prúd, môžete použiť aj IRFZ24N. Má rovnaké maximálne napätie 55 V, ale nižší maximálny prúd 17 A. IRFZ44N je vhodnejší pre výkonnejšie záťaže.
Upozornenie: IRFZ44N nie je logic-level MOSFET. Na plné otvorenie potrebuje vyššie napätie na bráne, preto pri ovládaní priamo z Arduino, ESP32 alebo iných mikrokontrolérov s logikou 3,3 V / 5 V nemusí pracovať optimálne. Pre takéto zapojenia je vhodnejší logic-level MOSFET, napríklad IRLZ44N.
Hlavné vlastnosti
- N-kanálový výkonový MOSFET
- Maximálne napätie 55 V
- Maximálny prúd až 49 A pri vhodnom chladení
- Puzdro TO-220
- Vhodný na spínanie DC záťaží
- Použitie v napájacích, výkonových a riadiacich obvodoch
Technické špecifikácie
| Typ tranzistora | N-kanálový MOSFET |
| Model | IRFZ44N |
| Max. napätie drain-source | 55 V |
| Max. prúd drain | 49 A |
| Odpor v zopnutom stave | približne 0,0175 Ω pri VGS = 10 V |
| Napätie gate-source | ±20 V |
| Puzdro | TO-220 |
Použitie
- spínanie DC motorov
- spínanie LED pásikov
- výkonové spínacie obvody
- napájacie zdroje a meniče
- riadenie záťaží cez driver alebo vyššie napätie brány
Praktické odporúčanie k zapojeniu
IRFZ44N nie je logic-level MOSFET, preto na plné otvorenie potrebuje vyššie napätie na bráne, typicky približne 10 – 12 V. Pri priamom ovládaní z mikrokontroléra s logikou 3,3 V alebo 5 V nemusí byť úplne otvorený, čo môže spôsobiť vyššie zahrievanie tranzistora.
Pri spínaní vyšších prúdov odporúčame použiť vhodný MOSFET driver alebo riadiaci obvod, ktorý zabezpečí dostatočné napätie a prúd pre rýchle nabitie a vybitie brány. Pri väčšom zaťažení je vhodné použiť aj chladič.
Pri spínaní indukčných záťaží, napríklad motorov, relé alebo solenoidov, odporúčame doplniť ochrannú diódu, TVS diódu alebo snubber obvod na potlačenie napäťových špičiek.
