Popis

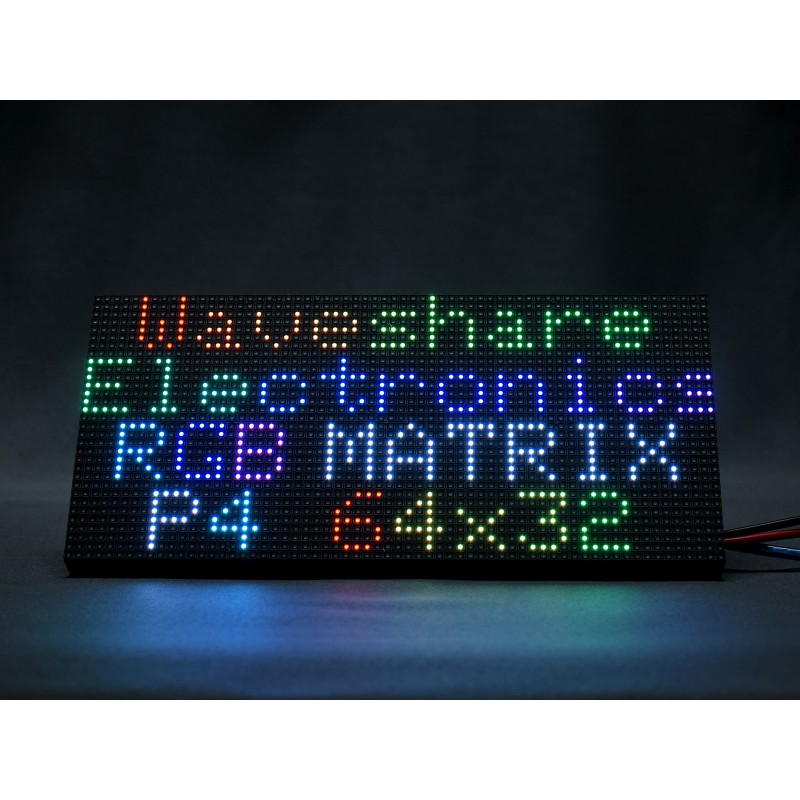

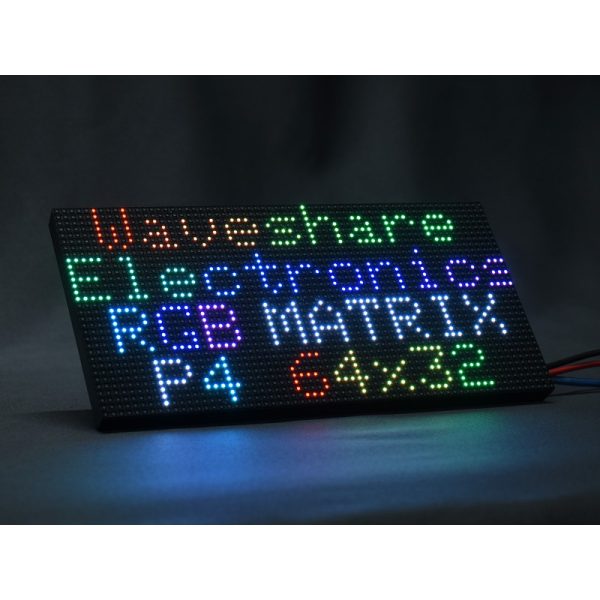

RGB-Matrix-P4-64×32 je plnofarebný LED maticový panel s rozmermi 64 × 32 pixelov a 4 mm rozstupom medzi LED diódami. Panel obsahuje 2048 individuálnych RGB LED diód, ktoré umožňujú zobrazovanie textu, farebných obrázkov aj animácií s nastaviteľným jasom.
Hlavné vlastnosti
- 2048 RGB LED diód – plnofarebné zobrazenie s nastaviteľným jasom
- 64 × 32 pixelov – vhodné na zobrazovanie textu, grafiky a animácií
- P4 rozstup LED – vzdialenosť medzi LED bodmi je 4 mm
- Dva HUB75 konektory – jeden pre vstupné dáta, druhý pre výstup s možnosťou reťazenia
- Široký uhol pohľadu – ≥160° pre dobré zobrazenie z rôznych pozícií
- Univerzálna kompatibilita – použiteľné s Raspberry Pi, Arduino, ESP32, STM32 a ďalšími doskami
- Open-source podpora – dostupné tutoriály a ukážkové kódy
Technické špecifikácie
| Parameter | Hodnota |
|---|---|
| Rozmery | 256 × 128 mm |
| Pixely | 64 × 32 = 2048 bodov |
| Rozstup | 4 mm |
| Pixel formát | 1R1G1B / RGB |
| Uhol pohľadu | ≥160° |
| Typ riadenia | synchronizácia |
| Riadenie | 1/16 scan |
| Konektor | HUB75 |
| Napájanie | 5 V / 4 A, VH4 konektor |
| Príkon | ≤20 W |
Popis pinov HUB75
| Pin | Popis | Pin | Popis |
|---|---|---|---|
| VCC | 5 V napájanie | GND | zem |
| R1 | červené dáta, horná časť | R2 | červené dáta, dolná časť |
| G1 | zelené dáta, horná časť | G2 | zelené dáta, dolná časť |
| B1 | modré dáta, horná časť | B2 | modré dáta, dolná časť |
| A | výber riadku A | B | výber riadku B |
| C | výber riadku C | D | výber riadku D |
| E | výber riadku E | CLK | hodinový signál |
| LAT/STB | latch pin | OE | output enable |
Použitie a aplikácie
- DIY stolové alebo nástenné displeje
- informačné tabule a signalizácia
- monitory prostredia
- vizuálne efekty
- vzdelávacie projekty
Dôležité upozornenie: Produkt je samotný panel a pre fungovanie vyžaduje riadiaci modul. Panel musí byť napájaný 5 V zdrojom s prúdom minimálne 4 A. Nepoužívajte iné napájacie napätie, aby nedošlo k poškodeniu panelu.
Viac informácií o zapojení, dokumentácii a používaní nájdete na stránke výrobcu: Waveshare RGB-Matrix-Px-64×32 dokumentácia
