Popis

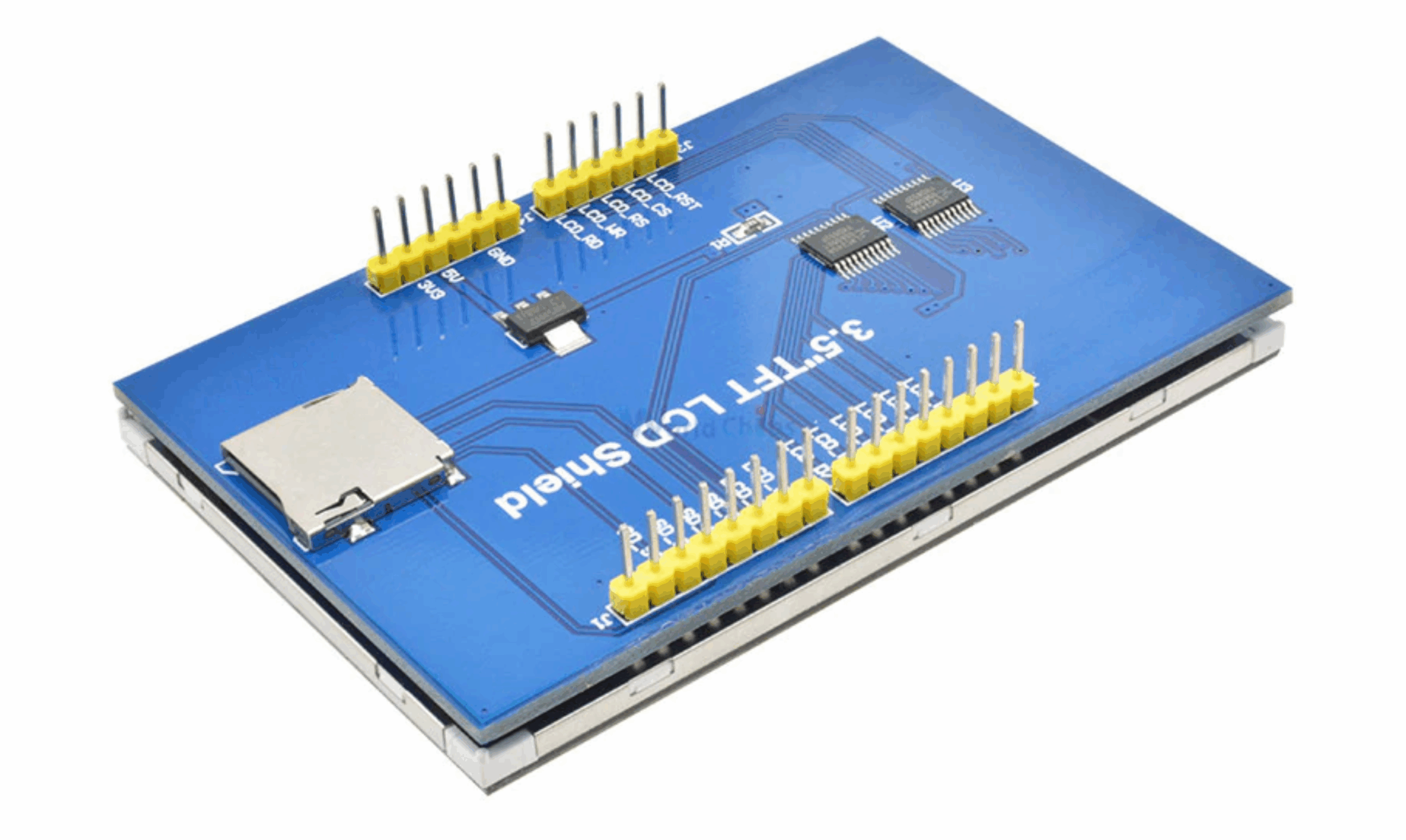

Display shield pre Arduino Uno, Arduino Mega alebo kompatibilné vývojové dosky. Displej nie je nutné nijako zložito prepájať, stačí ho nasunúť na vývojovú dosku a je pripravený k použitiu. Shield je možné použiť aj s Arduino UNO, avšak kvôli limitovanej pamäti odporúčame používať shield s Arduino Mega.
Pre viac informácií odporúčame preštudovať example k driverom ILI9486/ILI9488. Modul obsahuje aj zabudovaný slot pre SD kartu. V našom katalógu môžete nájsť aj menší 2.4 palcový dotykový shield.
Špecifikácie:
Pracovné napätie: 5V (zabudovaný 3.3V regulátor
Rozlíšenie: 480 x 320 pixelov, 3.5 palca zobrazovacia plocha
Driver: ILI9486/ILI9488, 16-bit
Počet farieb: 65k
Funguje napríklad s knižnicou MCUFriend (#include )
/mega tft display shield touch
/3.5 hüvelykes TFT-kijelző árnyékolás Arduino UNO-hoz SD-kártyával DFT-kijelző SD-kártya nyílással, 3.5 hüvelykes kijelzőfelülettel
Karol –
Display je fajn, ale kedze je parallel, pouzijete takmer vsetky piny len na komunikaciu s displayom. Funguje perfektne aj s ESP32 Wemos D1 R32 https://techfun.sk/produkt/esp32-vyvojova-doska-d1-wifi-bluetooth/, len treba dopajkovat 3 dalsie piny a pouzit spravnu kniznicu. Link https://github.com/Bodmer/TFT_eSPI. Odrolovat odle, je tam aj obrazok co treba prepajkovat.
Paľo –
My sme ho použili s 5V Arduinom s knižnicou UTFT (http://www.rinkydinkelectronics.com/library.php?id=51) takto inicializovanou:
UTFTGLUE myGLCD(0,A2,A1,A3,A4,A0);
SD karta bola pritom využitá súčasne, z iného 3.3V zariadenia (verzia RPI PICO) a tiež išla bez problémov s obyčajnou SD knižnicou.
To, čo je smutné, je, že medzera medzi dvomi súvislými radmi pinov na hornej strane nie je násobok 2.54 mm a preto to celé nepasuje dobre do plošáku/breadboardu s predpripravenými dierami v tejto vzdialenosti. Nechýba veľa, dá sa to silou narvať ak sa piny trochu ohnú, ale šponuje sa to všetko, čo nie dobre…
