Popis

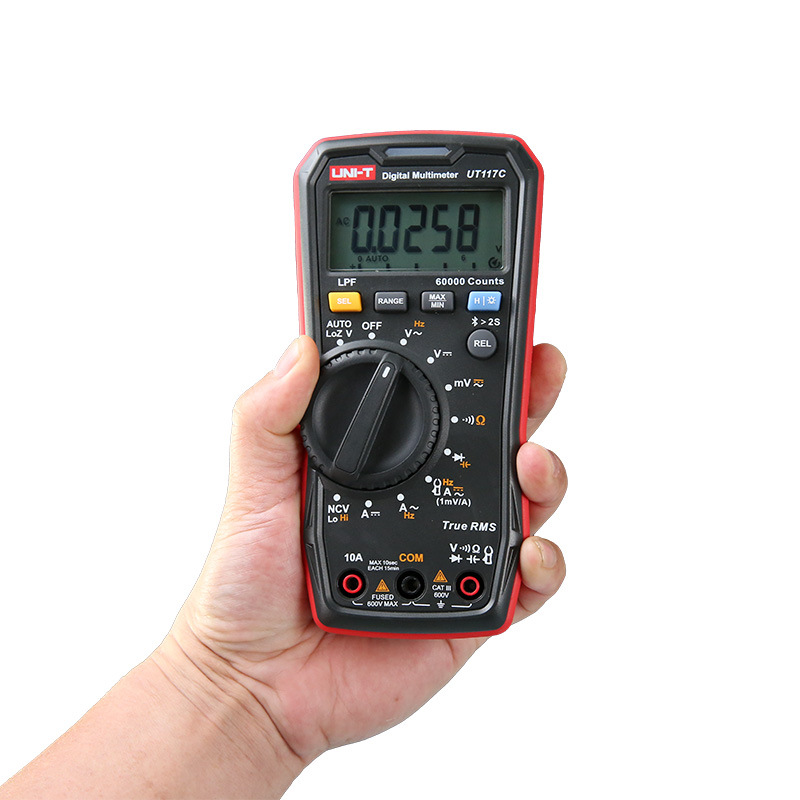

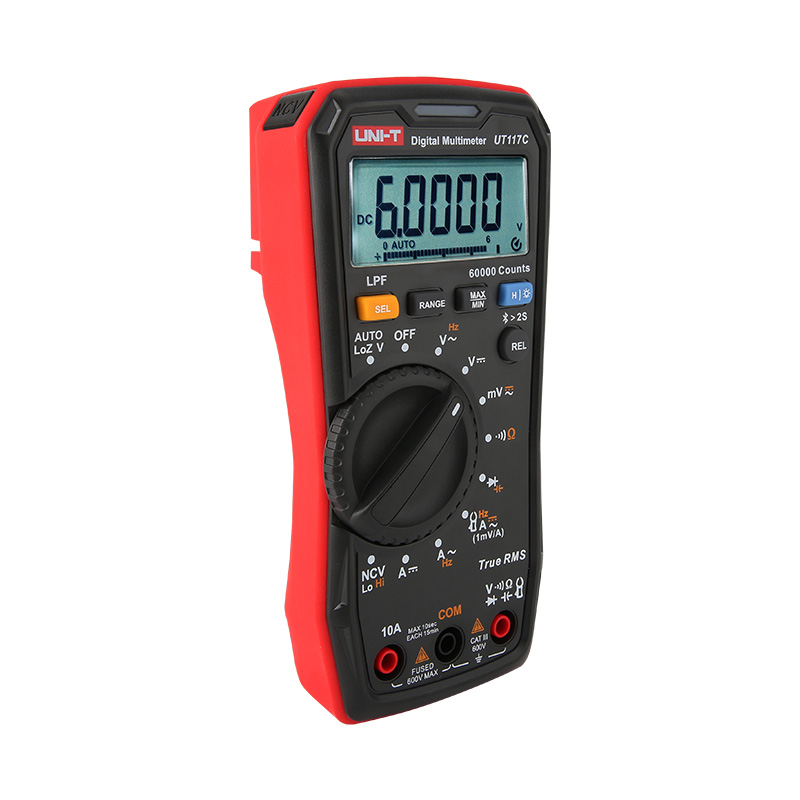

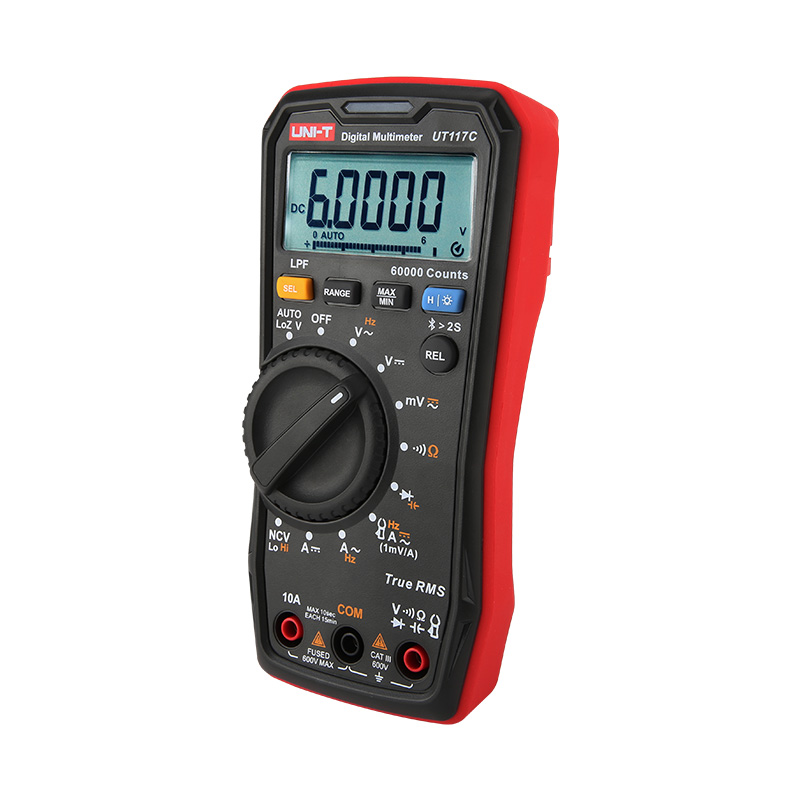

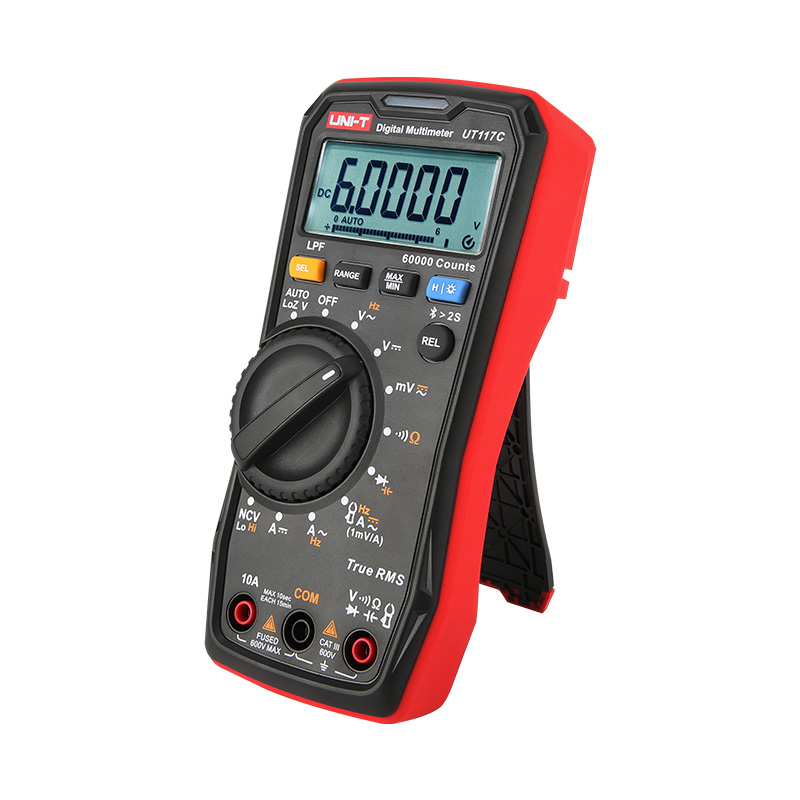

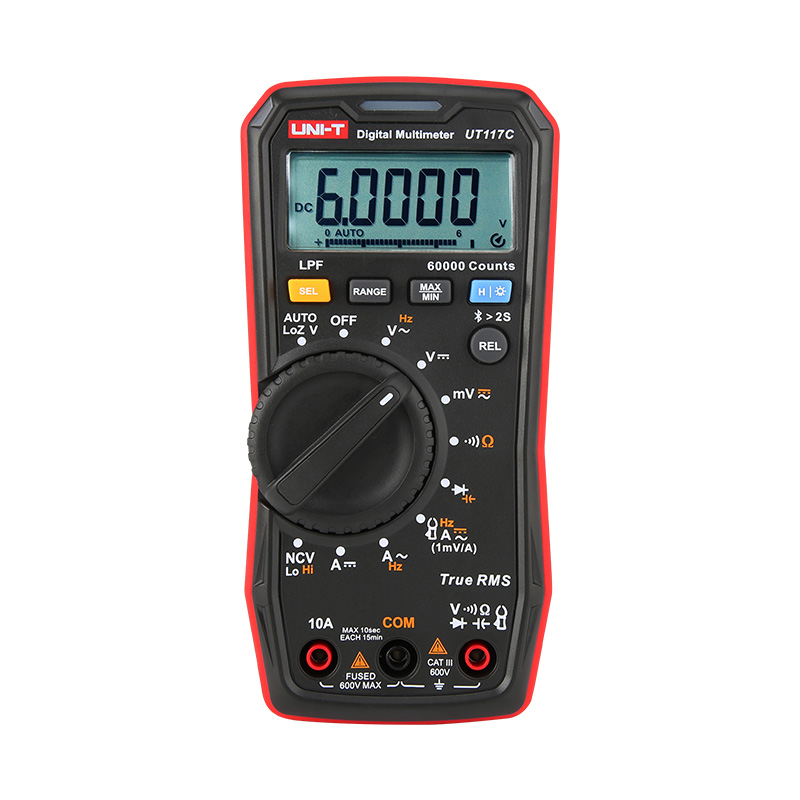

UNI-T UT117C je profesionálny digitálny multimeter s technológiou True RMS a displejom s rozlíšením 60 000 counts. Umožňuje presné meranie AC/DC napätia a prúdu, odporu, kapacity a frekvencie. Je vhodný pre elektrikárov, servisných technikov aj náročnejších používateľov.
Multimeter ponúka pokročilé funkcie LoZ, LPF, NCV a Auto-V, podporuje pripojenie externej prúdovej sondy a pomocou Bluetooth umožňuje zaznamenávať namerané údaje v mobilnej aplikácii iDMM2.0.
Hlavné vlastnosti
- True RMS meranie aj nesínusových priebehov
- Bluetooth 5.0 s možnosťou zaznamenávania meraní
- automatická aj manuálna voľba rozsahu
- funkcie MAX/MIN/AVG, REL a Data Hold
- podsvietený LCD displej s analógovým bargrafom
- zvuková a vizuálna signalizácia
- podpora externej prúdovej sondy do 600 A
- magnetický záves pre pohodlnú prácu
- odolnosť proti pádu z výšky 2 m
Technické parametre
| Model |
UT117C |
| DC napätie |
do 600 V, presnosť ±(0,3 % + 10) |
| AC napätie |
do 600 V, presnosť ±(1 % + 30) |
| DC prúd |
do 10 A, presnosť ±(0,5 % + 10) |
| AC prúd |
do 10 A, presnosť ±(1,5 % + 30) |
| Krátkodobé meranie prúdu |
10–20 A, maximálne 10 sekúnd |
| Odpor |
do 40 MΩ |
| Kapacita |
do 10 000 µF |
| Frekvencia |
do 50 kHz |
| Test kontinuity a diód |
áno |
| Displej |
60 000 counts, podsvietený LCD |
| Analógový bargraf |
33 segmentov |
| Prúdová sonda |
externá, 1 mV/A, rozsah do 600 A |
| Bluetooth |
5.0, aplikácia iDMM2.0 |
| Bezpečnostná kategória |
CAT III 600 V |
| Napájanie |
3× 1,5 V AAA batéria |
| Pracovná teplota |
0 až 40 °C |
| Rozmery |
169 × 84 × 48,8 mm |
| Hmotnosť |
cca 346 g vrátane batérií |
Špeciálne funkcie
- Auto-V LoZ – automaticky rozpoznáva AC/DC napätie a pomocou nízkej vstupnej impedancie potláča fantómové napätia.
- LPF – dolnopriepustný filter na meranie AC napätia, napríklad pri frekvenčných meničoch.
- NCV – bezkontaktná detekcia striedavého napätia s nastaviteľnou citlivosťou.
- Bluetooth – prepojenie s aplikáciou iDMM2.0 pre Android a iOS, zaznamenávanie údajov a vytváranie reportov.
Upozornenie: Maximálne merané napätie je 600 V. Prúd v rozsahu 10–20 A je možné merať najviac 10 sekúnd, následne je potrebná prestávka minimálne 15 minút. Bezkontaktná funkcia NCV nenahrádza overenie neprítomnosti napätia vhodným meracím prístrojom.
Obsah balenia
- 1× multimeter UNI-T UT117C
- 1× pár meracích káblov
- 3× AAA batéria
- 1× magnetický záves
- 1× používateľský návod
Poznámka: Externá prúdová sonda nie je súčasťou balenia.
Dokumentácia
Podrobné informácie o meracích rozsahoch, funkciách, bezpečnom používaní a Bluetooth pripojení nájdete v používateľskom návode UNI-T UT117C a v technickom liste UT117C.
Bluetooth a mobilná aplikácia
Multimeter UT117C je možné pomocou Bluetooth 5.0 prepojiť s aplikáciou UNI-T Smart Measure (iDMM2.0), ktorá umožňuje sledovať a zaznamenávať namerané hodnoty, vytvárať grafy a exportovať výsledky meraní.
Stiahnutie aplikácie:
UNI-T Smart Measure – Google Play (Android)
UNI-T Smart Measure – App Store (iOS)
Časté otázky
Na čo je multimeter UNI-T UT117C vhodný?
UT117C je vhodný pre elektrikárov, servisných technikov, elektronikov aj náročnejších domácich používateľov. Umožňuje diagnostiku elektrických obvodov, kontrolu napätia, prúdu, odporu, kapacity a ďalších elektrických veličín.
Čo znamená True RMS?
True RMS umožňuje presnejšie meranie efektívnej hodnoty striedavého napätia a prúdu aj pri nesínusových priebehoch, napríklad v obvodoch s elektronickou reguláciou.
Čo znamená rozlíšenie 60 000 counts?
Údaj 60 000 counts označuje rozlíšenie displeja. Multimeter dokáže zobraziť väčší počet číslic než bežné modely s nižším rozlíšením, čo umožňuje podrobnejšie sledovať malé zmeny nameraných hodnôt.
Aký je rozdiel medzi funkciami LoZ a LPF?
LoZ využíva nízku vstupnú impedanciu na potlačenie fantómových napätí, ktoré môžu spôsobovať zavádzajúce výsledky. LPF je dolnopriepustný filter, ktorý potláča vysokofrekvenčné zložky signálu, napríklad pri meraní na frekvenčných meničoch.
Čo robí funkcia Auto-V?
Funkcia Auto-V automaticky rozpoznáva, či ide o striedavé alebo jednosmerné napätie. Pri UT117C je kombinovaná s režimom LoZ.
Na čo slúži funkcia NCV?
NCV umožňuje bezkontaktnú orientačnú detekciu striedavého napätia, napríklad pri zásuvkách alebo izolovaných vodičoch. K dispozícii sú dve úrovne citlivosti – Lo a Hi. NCV nenahrádza bezpečné overenie neprítomnosti napätia vhodným meracím prístrojom.
Dá sa multimeter pripojiť k mobilnému telefónu?
Áno. UT117C podporuje Bluetooth 5.0 a prepojenie s mobilnou aplikáciou. Podľa návodu výrobcu sa používa aplikácia iDMM2.0, ktorá umožňuje sledovať namerané hodnoty, zaznamenávať údaje, vytvárať reporty a zdieľať výsledky meraní.
Ako sa zapína Bluetooth?
Bluetooth aktivujete dlhým podržaním tlačidla REL/BT. Na displeji začne blikať symbol Bluetooth. Následne môžete multimeter vyhľadať a pripojiť v podporovanej mobilnej aplikácii.
Je na používanie multimetra potrebná mobilná aplikácia?
Nie. Multimeter je možné používať samostatne bez telefónu. Bluetooth a mobilná aplikácia slúžia ako doplnkové funkcie na zaznamenávanie a ďalšie spracovanie meraní.
Dokáže UT117C merať prúd vyšší ako 10 A?
Áno, ale iba krátkodobo. Prúd v rozsahu 10–20 A je možné merať maximálne 10 sekúnd, po ktorých musí nasledovať prestávka najmenej 15 minút. Hodnoty nad 10 A sú podľa výrobcu iba orientačné.
Je možné merať prúd bez rozpojenia elektrického obvodu?
Áno, pomocou kompatibilnej externej prúdovej sondy. Multimeter podporuje meranie AC/DC prúdu do 600 A s prevodným pomerom 1 mV/A. Samotná sonda nie je súčasťou balenia.
Je externá prúdová sonda súčasťou balenia?
Nie. Externá prúdová sonda, napríklad UNI-T UT-CS06A, je voliteľné príslušenstvo, ktoré je potrebné zakúpiť samostatne.
Čo znamená bezpečnostná kategória CAT III 600 V?
CAT III 600 V znamená, že multimeter je určený na merania v pevných elektrických inštaláciách v rámci tejto kategórie a napätia. Maximálne povolené merané napätie je 600 V. Pri práci je potrebné používať aj meracie káble s vhodnou bezpečnostnou kategóriou.
Čo znamenajú funkcie MAX/MIN/AVG a REL?
MAX/MIN/AVG umožňuje sledovať maximálnu, minimálnu a priemernú nameranú hodnotu. Funkcia REL slúži na relatívne meranie, pri ktorom sa aktuálna hodnota porovnáva s uloženou referenčnou hodnotou.
Má multimeter zvukový test kontinuity?
Áno. UT117C umožňuje kontrolovať elektrické spojenie pomocou zvukovej a vizuálnej signalizácie. Pri odpore približne 20 Ω alebo menej sa aktivuje zvuková signalizácia a zelená LED.
Má multimeter podsvietený displej?
Áno. Multimeter má biele podsvietenie LCD displeja, ktoré je možné zapnúť alebo vypnúť podržaním príslušného tlačidla. Štandardne sa podsvietenie automaticky vypína približne po 5 minútach.
Má UT117C automatické vypnutie?
Áno. Multimeter sa pri nečinnosti automaticky vypína približne po 15 minútach. Funkciu automatického vypnutia je možné podľa návodu deaktivovať.
Je možné multimeter pripevniť na kovový rozvádzač?

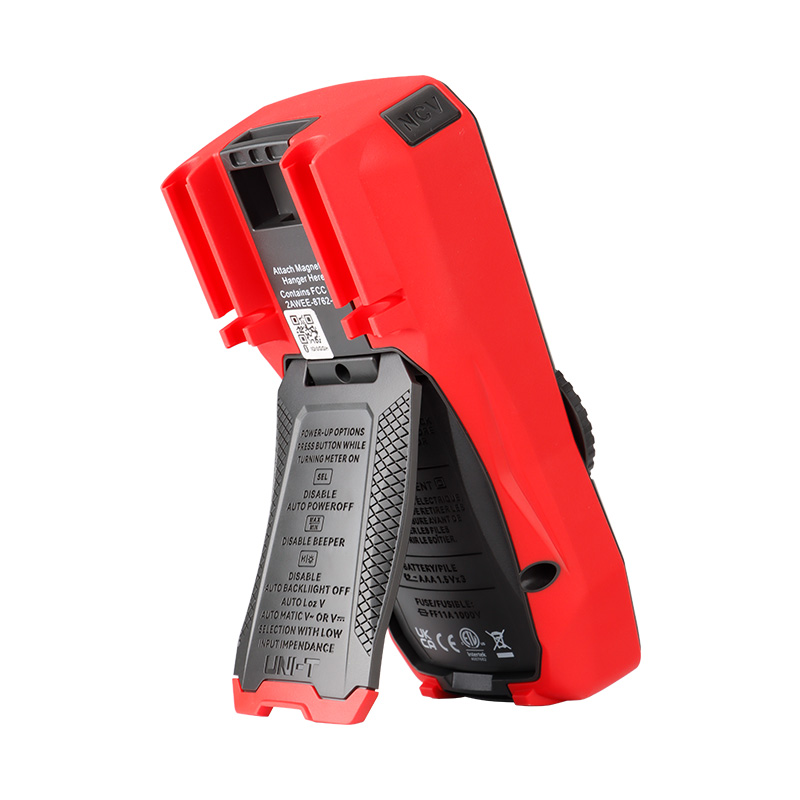

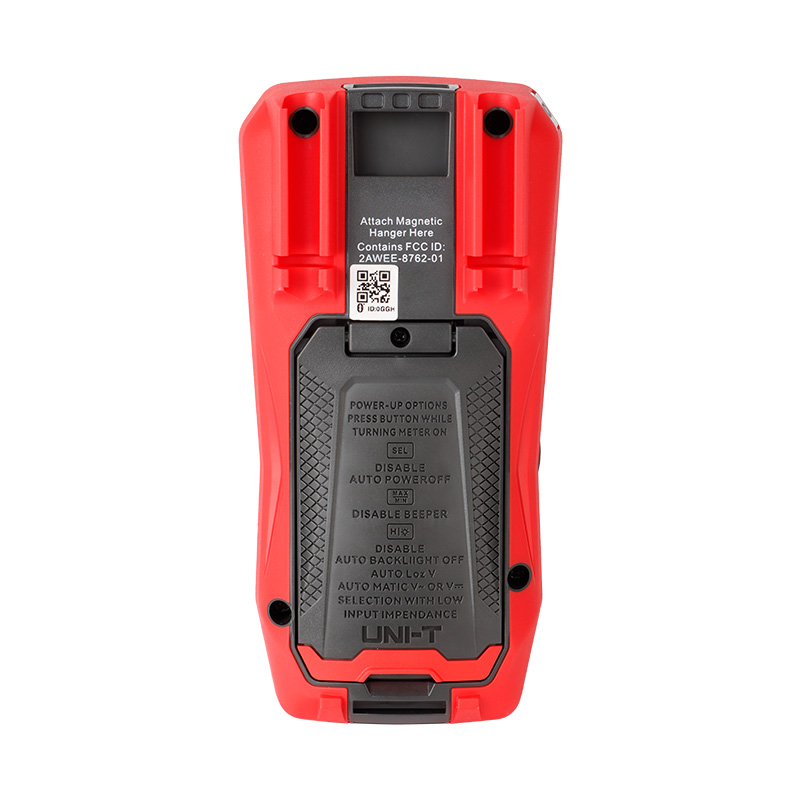

Áno. Súčasťou balenia je magnetický záves, pomocou ktorého je možné multimeter upevniť na vhodný feromagnetický povrch a pracovať bez jeho držania v ruke.
Akými batériami je multimeter napájaný?
UT117C používa 3× 1,5 V AAA batérie, ktoré sú súčasťou štandardného balenia.
Akú poistku používa multimeter?
Prúdový vstup je chránený poistkou 11 A / 1000 V, 30 kA s rozmermi Ø10,3 × 38 mm. Pri výmene je potrebné použiť poistku s rovnakými parametrami podľa návodu výrobcu.
