Popis

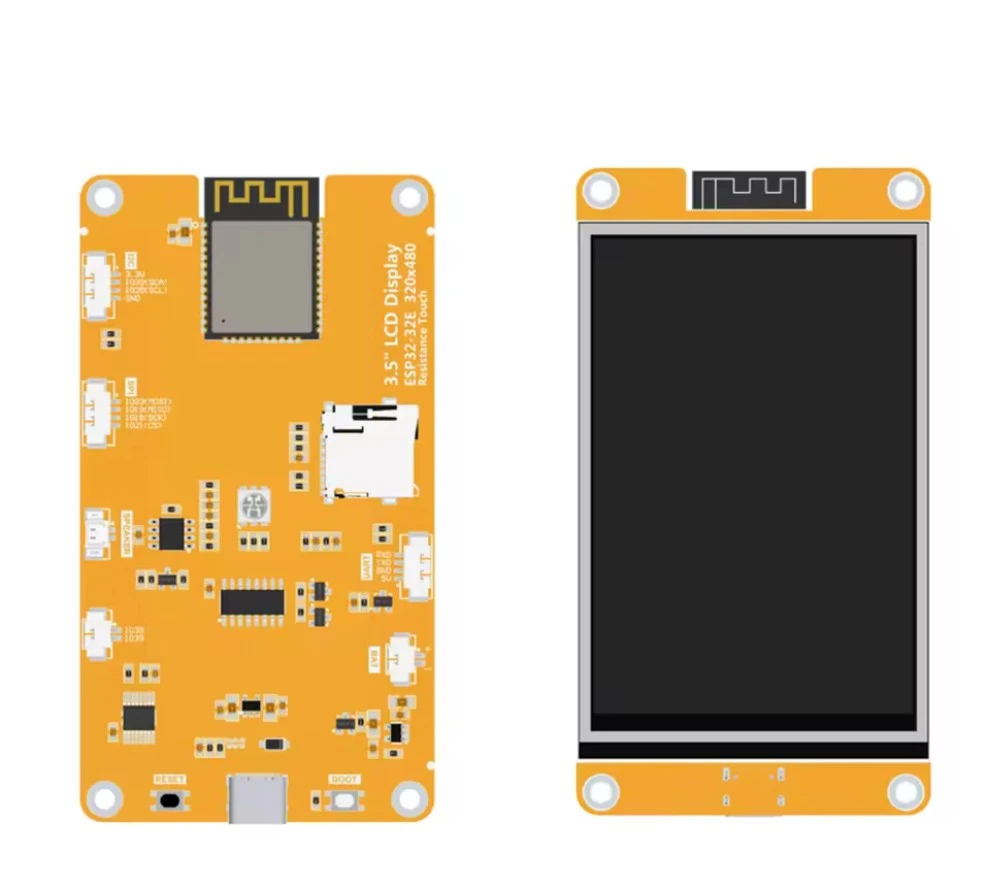

kompaktná vývojová doska, ktorá spája riadiaci modul ESP32-WROOM-32E s 3,5-palcovým displejom s rozlíšením 320 × 480 a radičom ST7796. Je určená pre IoT projekty, domácu automatizáciu, meracie prístroje a jednoduché ovládacie panely — všade tam, kde potrebujete Wi-Fi/Bluetooth konektivitu a lokálne grafické rozhranie na jednej doske bez ďalšieho drôtovania. Odporová dotyková vrstva s radičom XPT2046 umožňuje ovládanie prstom, nechtom, stylusom aj v rukaviciach.

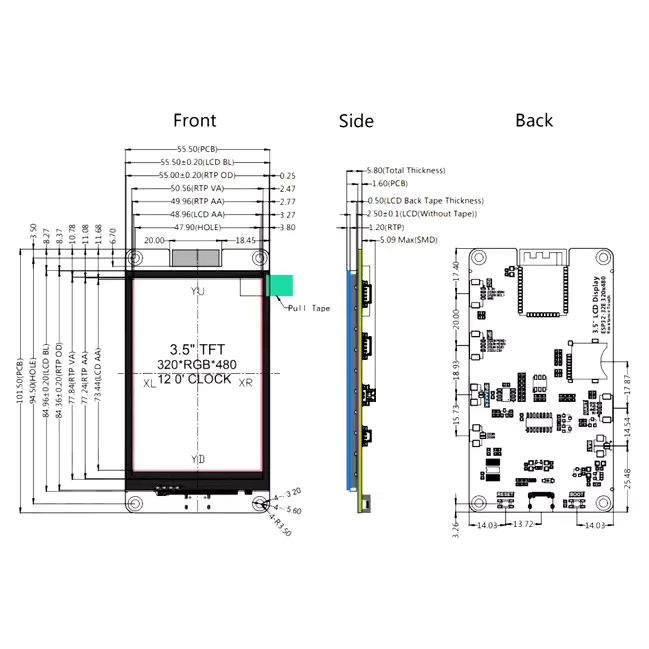

Programuje sa štandardne cez USB-C — na doske je prevodník CH340C s obvodom pre automatický vstup do download režimu, takže netreba držať tlačidlo BOOT. Výrobca poskytuje vzorové programy pre Arduino IDE, ESP-IDF s LVGL a MicroPython, plus schému zapojenia, rozmerové výkresy a tabuľku pridelenia pinov na LCD wiki.
Riadiaca časť
| Parameter | Hodnota |
|---|---|
| Modul | ESP32-WROOM-32E |
| Procesor | Xtensa LX6, 2 jadrá, max. 240 MHz |
| Pamäť | 520 kB SRAM + 4 MB QSPI flash, bez PSRAM |
| Bezdrôtová konektivita | Wi-Fi 2,4 GHz (802.11 b/g/n), Bluetooth 4.2 BR/EDR + BLE |
| USB | USB-C (napájanie + programovanie), prevodník CH340C |
Displej a dotyk
| Parameter | Hodnota |
|---|---|
| Uhlopriečka / rozlíšenie | 3,5″, 320 × 480 px |
| Typ panela | TN, transmisívny, pozorovací smer 12 h |
| Radič displeja | ST7796U, 4-vodičové SPI |
| Farby | bežne 65 tis. (RGB565), max. 262 tis. (RGB666) |
| Jas / podsvietenie | typ. 300 cd/m², 6× biela LED, riadenie cez GPIO27 (možné PWM stmievanie) |
| Aktívna plocha | 48,96 × 73,44 mm |
| Dotyk | odporový (RTP), radič XPT2046, SPI zdieľané s displejom |
Rozhrania, napájanie, mechanika
| Parameter | Hodnota |
|---|---|
| Napájanie | 5 V cez USB-C; príkon ~0,8 W pri aktívnom displeji (odporúčaný zdroj 5 V / 1 A) |
| Batéria | konektor 1,25 mm pre 3,7 V Li-Po; nabíjanie max. 500 mA (reálne ~290 mA); meranie napätia cez GPIO34 |
| Úložisko | slot microSD (SPI zbernica, zdieľaná s externým SPI konektorom) |

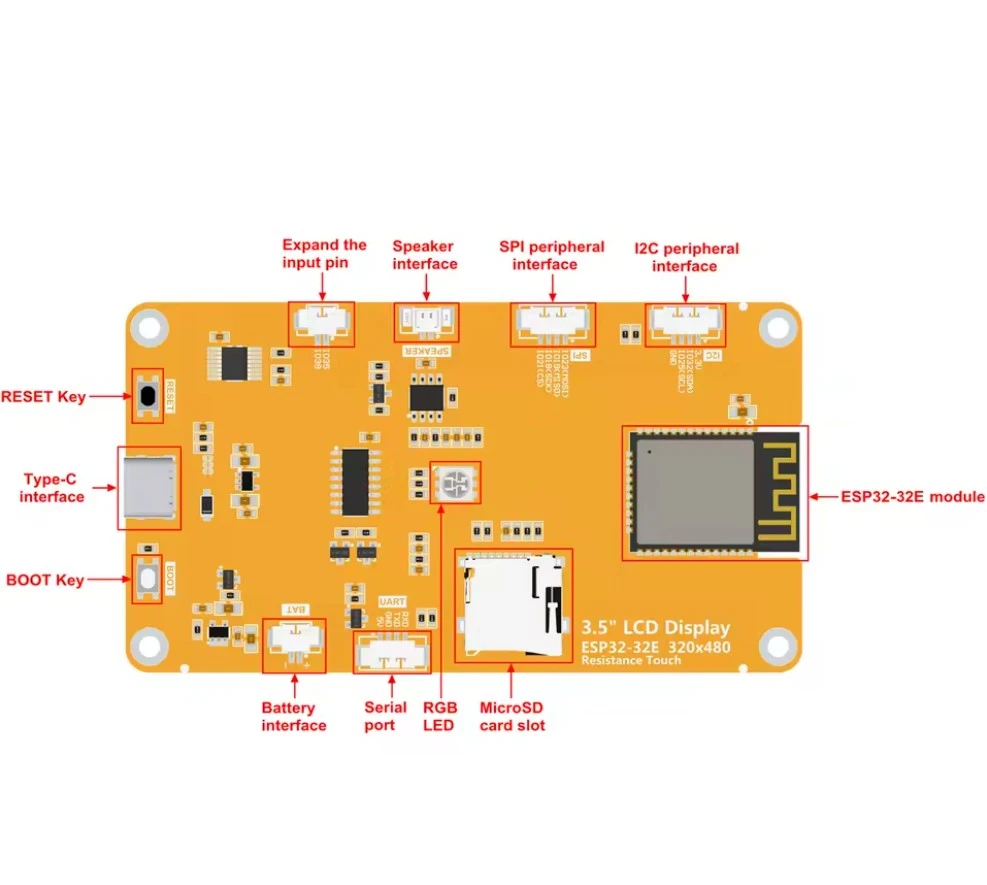

| Konektory periférií | I2C (GPIO25/32), SPI, UART, 2× len-vstupné piny (GPIO35/39), reproduktor (DAC GPIO26 + zosilňovač) |
| Signalizácia / tlačidlá | RGB LED (GPIO22/16/17), tlačidlá BOOT a RESET |
| Rozmery / hmotnosť | 55,5 × 101,5 × 5,8 mm; 112 g vrátane balenia; 4 montážne otvory (rozteč 47,9 × 94,5 mm) |
| Prevádzková teplota | −10 až +50 °C (limitovaná displejom) |

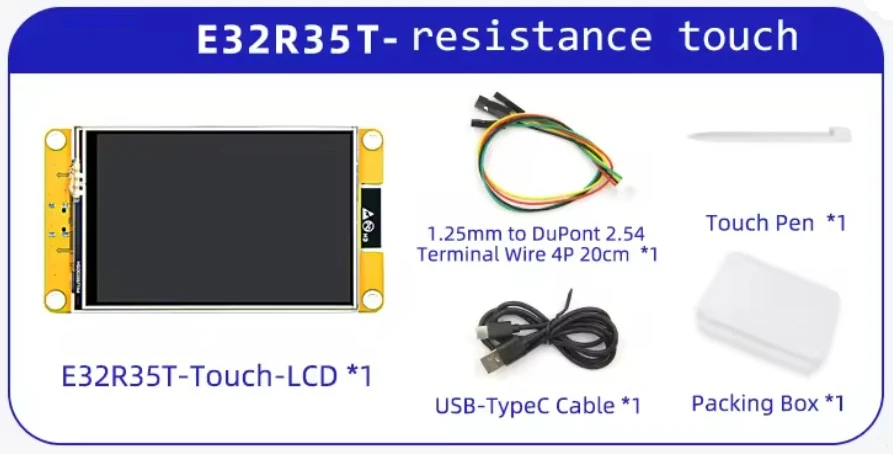

Obsah balenia: modul E32R35T, odporový stylus (dĺžka 87 mm, ø 5 mm) a USB-C kábel 1 m.
Na čo myslieť pred kúpou (praktické limity):
- TN panel má obmedzené pozorovacie uhly — najlepšie vyzerá pri priamom pohľade, zboku farby blednú. Vhodný do interiéru; na priame slnko jas 300 cd/m² nestačí.
- Odporový dotyk je jednodotykový, vyžaduje mierny tlak a po nahratí firmvéru kalibráciu — bez nej dotyk „netrafí“.
- Bez PSRAM: celý framebuffer 320 × 480 (RGB565 ≈ 300 kB) sa do voľnej RAM nezmestí, LVGL preto beží s čiastočnými buffermi. Na menu, grafy a ovládacie prvky to plne stačí; plynulé celoplošné animácie či video nečakajte — displej je pripojený cez SPI.
- Displej a dotyk zdieľajú jednu SPI zbernicu (CS displeja GPIO15, CS dotyku GPIO33) — vzorové programy to riešia, pri vlastnom kóde treba korektne prepínať CS.
- Nabíjací obvod je určený výlučne pre 3,7 V Li-Po články; pri konektore 1,25 mm si overte polaritu.
