Popis
W3002 je digitálny mikropočítačový termostatický spínač s LED displejom, určený na presné riadenie teploty v širokom rozsahu od −50 °C do 110 °C. Vďaka napájaniu priamo zo siete (AC 110 – 220 V) odpadá potreba externého napájacieho zdroja.
Modul umožňuje kalibráciu teploty aj nastavenie oneskoreného štartu, takže je vhodný na rôzne vykurovacie aj chladiace aplikácie v domácnosti či priemysle. Plastové telo je navrhnuté na zavesenie na stenu, čo uľahčuje montáž v blízkosti riadeného zariadenia.
Poznámka: ide o verziu s transformátorom (napájanie priamo zo siete 110 – 220 V AC).
Hlavné vlastnosti
- Široký rozsah riadenia teploty −50 °C až 110 °C
- Priame napájanie zo siete AC 110 – 220 V
- Funkcia kalibrácie teploty
- Funkcia oneskoreného štartu
- Digitálny LED displej
- Plastové telo na zavesenie na stenu
Technické špecifikácie
| Napájanie | AC 110 – 220 V |
|---|---|
| Rozsah riadenia teploty | −50 až 110 °C |
| Presnosť | 0,5 °C |
| Materiál | plast |
| Rozmery (D × Š × V) | 60 × 45 × 31 mm |
| Dĺžka kábla teplotnej sondy | 97 mm |
| Veľkosť displeja | do 1,9″ |
| Typ displeja | digitálny LED |
| Použitie | priemyselné aj domáce |
Použitie
- riadenie vykurovania a chladenia
- priemyselné teplotné regulačné systémy
- domáce DIY teplotné projekty

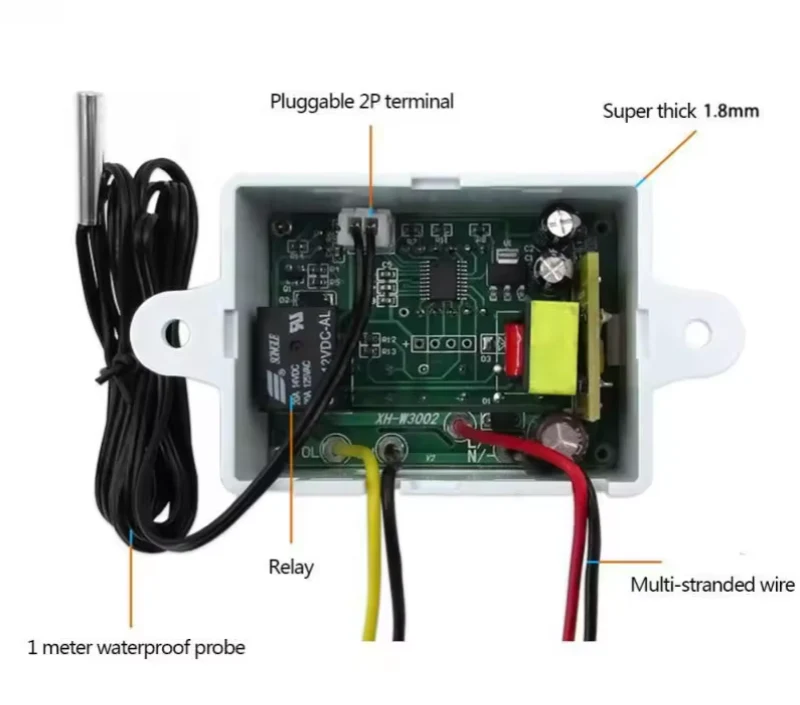

Zapojenie (napájanie vždy odpojené!): NTC = sonda, IN = sieť 110–220 V, OUT = spotrebič
Ovládanie: tlačidlá SET, ▲, ▼. Displej ukazuje aktuálnu teplotu.
Nastavenie: stlač SET → nastav ▲/▼ → SET pre ďalší parameter:
- P0 = dolná hranica
- P1 = horná hranica
- P2 = kalibrácia teploty
- P3 = oneskorenie zopnutia
Ako spína:
- Kúrenie: zapne pod P0, vypne na P1
- Chladenie: zapne nad P1, vypne pod P0
Balenie obsahuje
- 1× digitálny termostat W3002 s transformátorom
- 1× teplotná sonda
