Popis

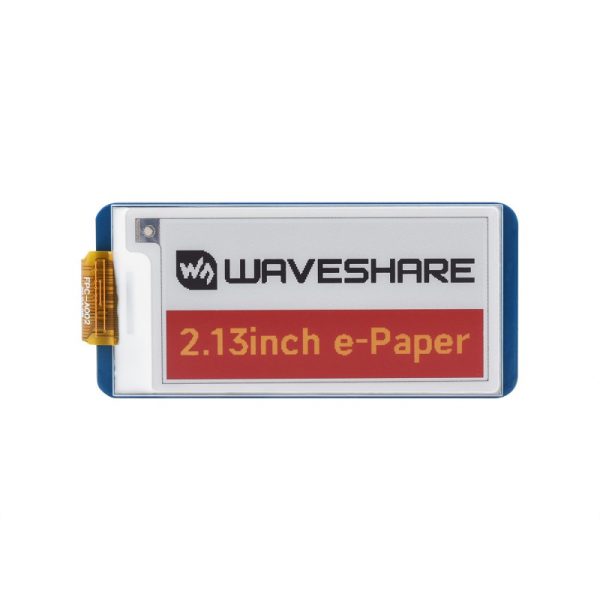

Waveshare 2,13″ štvorfarebný e-Paper HAT je kompaktný e-Ink displejový modul s rozlíšením 250 × 122 px, ktorý zobrazuje obsah v štyroch farbách – červená, žltá, čierna a biela.

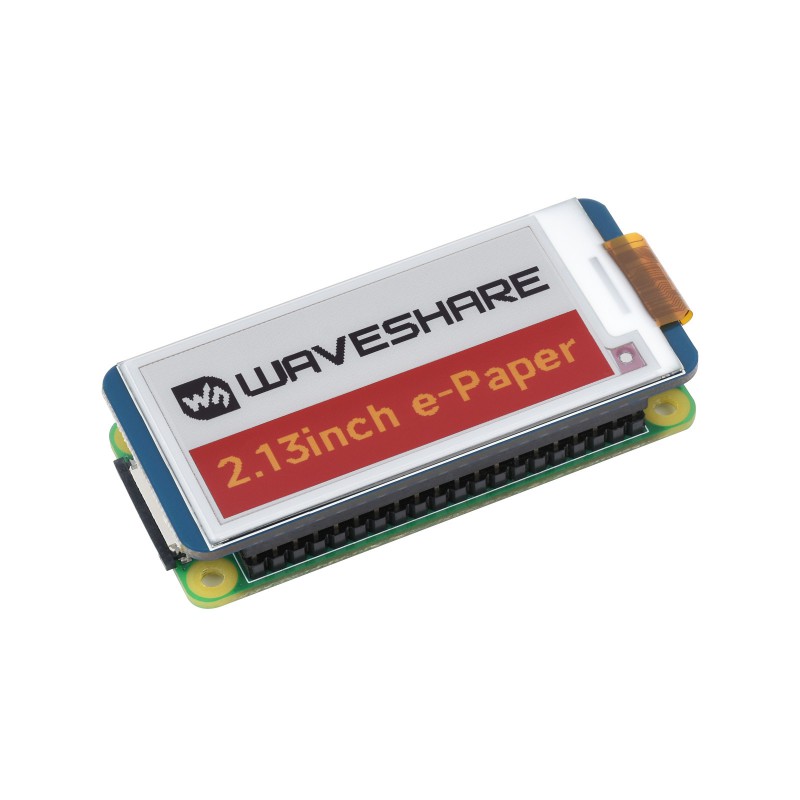

Modul je vybavený štandardným 40-pin GPIO konektorom pre Raspberry Pi, vďaka čomu ho možno jednoducho použiť ako HAT displej pre Raspberry Pi dosky. Zároveň má vyvedené SPI rozhranie aj pre použitie s inými vývojovými doskami, napríklad Arduino, STM32 a ďalšími mikrokontrolérmi.
Displej komunikuje cez SPI rozhranie a podporuje 3-vodičové aj 4-vodičové SPI pripojenie. Na doske sa nachádza prevodník logických úrovní, vďaka čomu je kompatibilný s 3,3 V aj 5 V systémami.
E-Paper technológia nevyužíva podsvietenie, obraz je dobre čitateľný pri okolitom svetle. Displej si dokáže ponechať posledne zobrazený obsah aj po odpojení napájania, pričom energia je potrebná hlavne pri obnove obrazu.
Hlavné vlastnosti
- Štvorfarebné zobrazenie – červená, žltá, čierna a biela farba
- Štandardný Raspberry Pi 40-pin GPIO header – jednoduché nasadenie na Raspberry Pi
- SPI rozhranie – podpora 3-vodičového a 4-vodičového SPI pripojenia
- Kompatibilita s 3,3 V / 5 V systémami – vďaka prevodníku logických úrovní
- Nízka spotreba energie – energia je potrebná hlavne pri obnove obrazu
- Bez podsvietenia – obraz je čitateľný pri okolitom svetle
- Uchovanie obrazu bez napájania – posledný obsah zostáva zobrazený aj po odpojení napájania
- Široký pozorovací uhol – viac ako 170°
- Paper-like efekt – vzhľad podobný potlačenému papieru
Technické špecifikácie
| Uhlopriečka | 2,13″ |
| Rozlíšenie | 250 × 122 px |
| Farby displeja | červená / žltá / čierna / biela |
| Stupne šedej | 2 |
| Komunikačné rozhranie | SPI |
| Typ SPI | 3-vodičové SPI / 4-vodičové SPI |
| Napájacie napätie | 3,3 V / 5 V |
| Veľkosť zobrazovacej plochy | 48,55 × 23,70 mm |
| Rozmery modulu | 65 × 30,2 mm |
| Rozstup bodov | 0,1943 × 0,1942 mm |
| Čas úplného obnovenia | cca 25 s |
| Spotreba pri obnove | typ. 26,4 mW |
| Pohotovostný prúd | < 0,01 µA |
| Pozorovací uhol | > 170° |
| GPIO konektor | Štandardný Raspberry Pi 40-pin header |

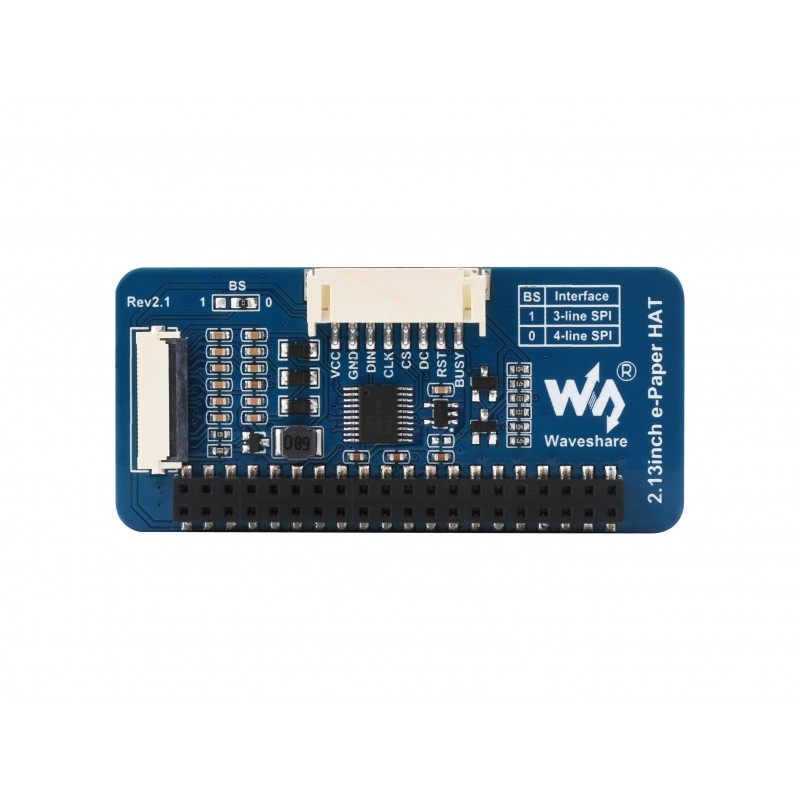

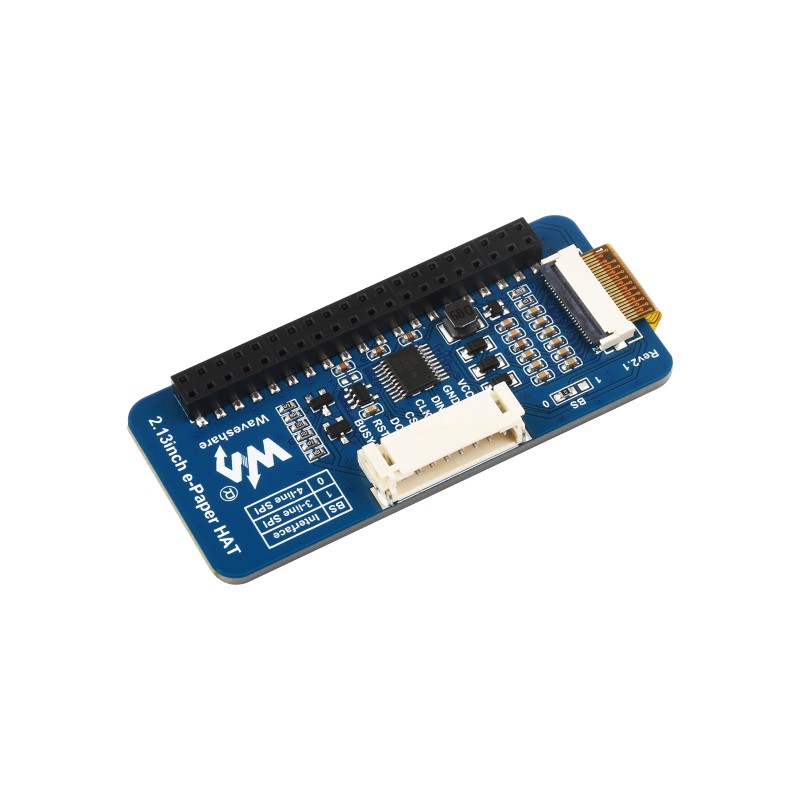

Popis pinov SPI rozhrania
| VCC | Napájanie 3,3 V / 5 V |
| GND | Zem |
| DIN | SPI MOSI dátový pin |
| SCLK | SPI hodinový pin SCK |
| CS | Výber čipu, aktívny v nízkej úrovni |
| DC | Výber dát / príkazov |
| RST | Externý reset, aktívny v nízkej úrovni |
| BUSY | Výstup stavu zaneprázdnenia displeja |
Použitie
- elektronické cenovky a regálové štítky
- informačné a stavové displeje
- označenie zariadení alebo majetku
- konferenčné menovky a identifikačné štítky
- zvýraznenie údajov pomocou červenej a žltej farby
- IoT a nízkoenergetické aplikácie
- projekty s Raspberry Pi, Arduino alebo STM32
Viac informácií o zapojení, dokumentácii a ukážkových kódoch nájdete na stránke výrobcu: Waveshare 2.13inch e-Paper HAT (G) Wiki
