Popis

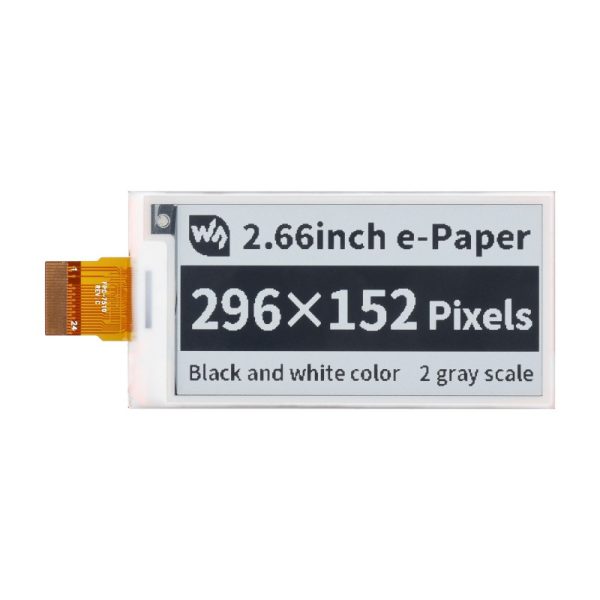

Waveshare 2,66″ e-Paper displej bez PCB je samostatný e-Ink panel s rozlíšením 296 × 152 px, určený na zobrazovanie textu, ikon, jednoduchých grafických prvkov alebo stavových informácií.
Ide o raw displejový panel bez riadiacej PCB dosky. Na jeho používanie je potrebná kompatibilná riadiaca doska vhodná pre e-Paper displeje.
E-Paper technológia nevyužíva podsvietenie, obraz je dobre čitateľný pri okolitom svetle. Displej si dokáže ponechať posledne zobrazený obsah aj po odpojení napájania, pričom energia je potrebná hlavne pri obnove obrazu.
Displej podporuje čiastočnú aktualizáciu, vďaka čomu je možné rýchlejšie prekresliť iba zmenené údaje, napríklad hodnotu senzora, stav zariadenia alebo jednoduchý textový údaj.
Hlavné vlastnosti
- 2,66″ e-Paper displej – vhodný pre štítky, cenovky a informačné panely
- Rozlíšenie 296 × 152 px – vhodné na text, ikony a jednoduchú grafiku
- Čierno-biele zobrazenie – 2 stupne šedej
- Raw panel bez PCB – vyžaduje externú riadiacu dosku
- SPI rozhranie – podpora 3-vodičového a 4-vodičového SPI pripojenia
- Čiastočná aktualizácia displeja – umožňuje rýchlejšie prekreslenie iba zmenených údajov
- Nízka spotreba energie – energia je potrebná hlavne pri obnove obrazu
- Bez podsvietenia – obraz je čitateľný pri okolitom svetle
- Široký pozorovací uhol – viac ako 170°
Technické špecifikácie
| Uhlopriečka | 2,66″ |
| Rozlíšenie | 296 × 152 px |
| Farby displeja | čierna / biela |
| Stupne šedej | 2 |
| Komunikačné rozhranie | SPI |
| Typ SPI | 3-vodičové SPI / 4-vodičové SPI |
| Prevádzkové napätie displeja | 3,3 V |
| Veľkosť zobrazovacej plochy | 30,704 × 60,088 mm |
| Rozmery panelu | 36,304 × 71,820 × 1,0 mm |
| Rozstup bodov | 0,202 × 0,203 mm |
| Čas úplného obnovenia | cca 6 s |
| Čas čiastočného obnovenia | cca 0,3 s |
| Spotreba pri obnove | typ. 42,4 mW |
| Pohotovostný prúd | < 0,01 µA |
| Pozorovací uhol | > 170° |
Kompatibilné riadiace dosky
- Waveshare e-Paper Driver HAT
- Waveshare e-Paper Shield
- Waveshare e-Paper ESP8266 Driver Board
- Waveshare e-Paper ESP32 Driver Board
Použitie
- elektronické cenovky a regálové štítky
- informačné a stavové displeje
- označenie zariadení alebo majetku
- IoT a nízkoenergetické aplikácie
- zobrazovanie údajov zo senzorov
- projekty s externou e-Paper riadiacou doskou
- prototypovanie elektroniky s e-Paper displejmi
Viac informácií o zapojení, dokumentácii a ukážkových kódoch nájdete na stránke výrobcu: Waveshare 2.66inch e-Paper Module Wiki
