Popis

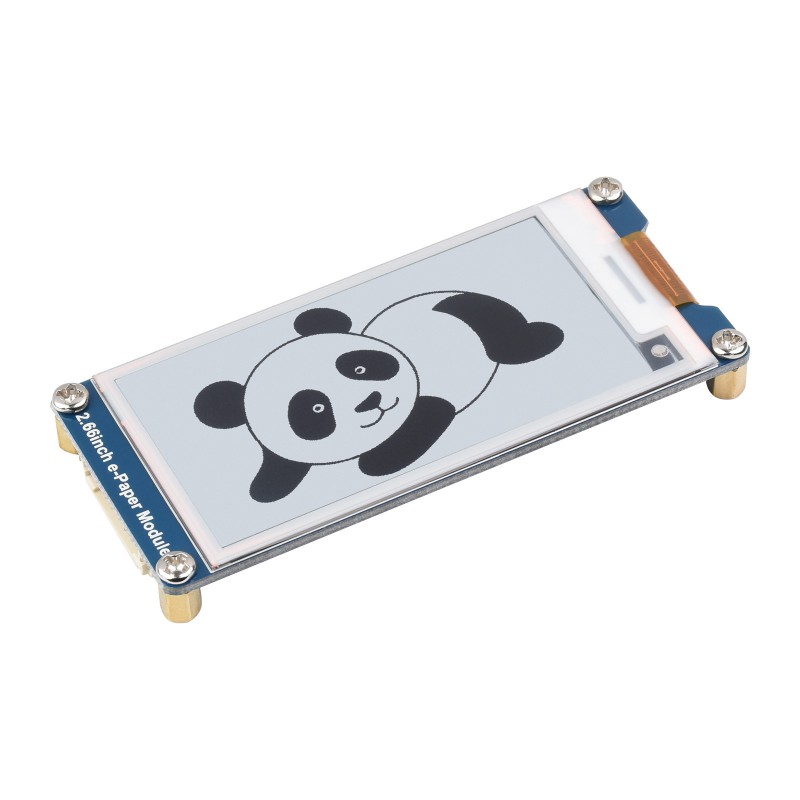

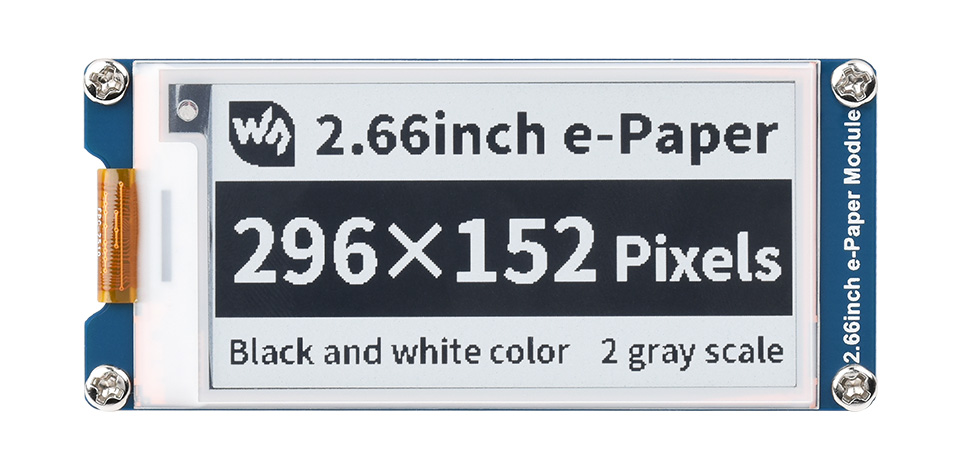

Waveshare 2,66″ e-Paper displejový modul je čierno-biely e-Ink displej s rozlíšením 296 × 152 px, určený na zobrazovanie textu, ikon, jednoduchých grafických prvkov alebo stavových informácií.
E-Paper technológia nevyužíva podsvietenie, obraz je dobre čitateľný pri okolitom svetle. Displej si dokáže ponechať posledne zobrazený obsah aj po odpojení napájania, pričom energia je potrebná hlavne pri obnove obrazu.
Modul komunikuje cez SPI rozhranie a je vhodný pre Raspberry Pi, Arduino, STM32 a ďalšie vývojové dosky. Vďaka integrovanému prevodníku logických úrovní je kompatibilný s 3,3 V aj 5 V mikrokontrolérmi.

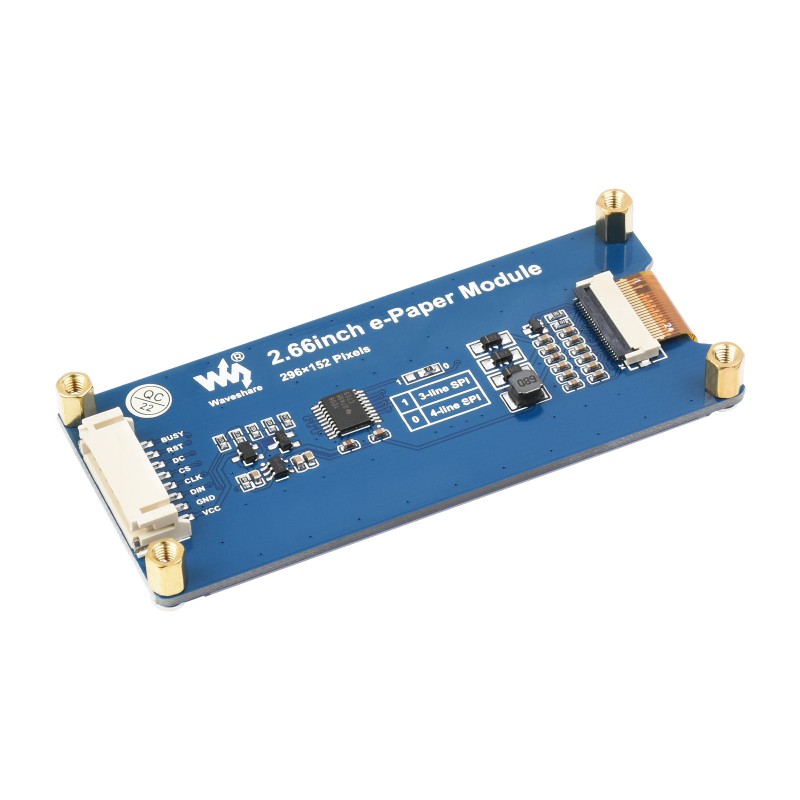

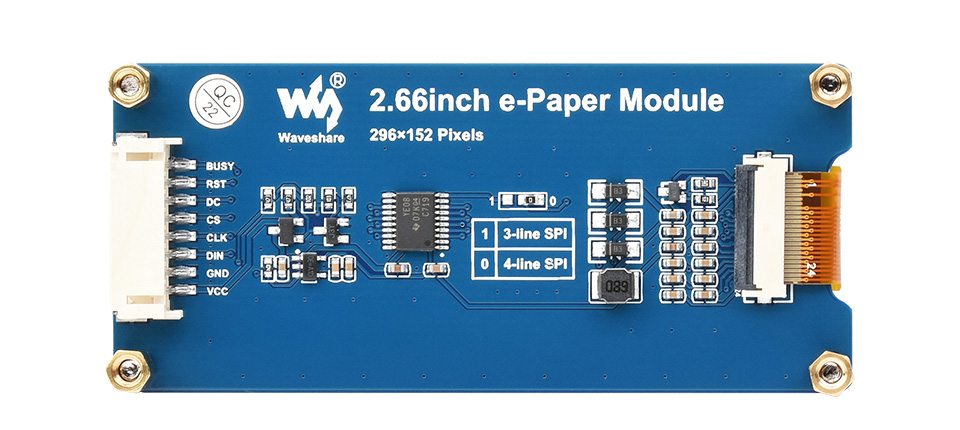

Detail modulu s vyznačeným prevodníkom logických úrovní pre kompatibilitu s 3,3 V a 5 V mikrokontrolérmi.
Hlavné vlastnosti
- 2,66″ e-Paper displej – vhodný pre informačné štítky, cenovky a stavové displeje
- Rozlíšenie 296 × 152 px – vhodné na text, ikony a jednoduchú grafiku
- Čierno-biele zobrazenie – 2 stupne šedej
- SPI rozhranie – jednoduché pripojenie k mikrokontrolérom a vývojovým doskám
- Podpora čiastočnej aktualizácie displeja – umožňuje rýchlejšie prekreslenie iba zmenených údajov
- Nízka spotreba energie – energia je potrebná hlavne pri obnove obrazu
- Široký pozorovací uhol – viac ako 170°
- Bez podsvietenia – obraz je čitateľný pri okolitom svetle
- Kompatibilita s 3,3 V / 5 V logikou – vhodné pre rôzne vývojové dosky
Technické špecifikácie
| Výrobca | Waveshare |
| Uhlopriečka | 2,66″ |
| Rozlíšenie | 296 × 152 px |
| Farby displeja | čierna / biela |
| Stupne šedej | 2 |
| Komunikačné rozhranie | SPI |
| Typ SPI | 3-vodičové SPI / 4-vodičové SPI |
| Napájacie / logické napätie | 3,3 V / 5 V |
| Veľkosť zobrazovacej plochy | 60,088 × 30,704 mm |
| Rozmery modulu | 83,5 × 37,0 mm |
| Rozstup bodov | 0,202 × 0,203 mm |
| Čas úplného obnovenia | cca 6 s |
| Čas čiastočného obnovenia | cca 0,3 s |
| Spotreba pri obnove | typ. 42,4 mW |
| Pohotovostný prúd | < 0,01 µA |
| Pozorovací uhol | > 170° |
Popis rozhrania
| VCC | Napájanie 3,3 V / 5 V |
| GND | Zem |
| DIN | SPI MOSI |
| CLK | SPI SCK |
| CS | Výber čipu, aktívny v log. 0 |
| DC | Výber dáta / príkaz |
| RST | Reset displeja |
| BUSY | Výstup stavu zaneprázdnenia displeja |
Obsah balenia
- 1× Waveshare 2,66″ e-Paper displejový modul
- 1× PH2.0 8-pin kábel
Použitie
- elektronické cenovky a regálové štítky
- informačné a stavové displeje
- označenie zariadení alebo majetku
- IoT a nízkoenergetické aplikácie
- zobrazovanie údajov zo senzorov
- projekty s Raspberry Pi, Arduino, STM32 alebo Jetson Nano
- prototypovanie elektroniky s e-Paper displejmi
Viac informácií o zapojení, dokumentácii a ukážkových kódoch nájdete na stránke výrobcu: Waveshare 2.66inch e-Paper Module Wiki
