Popis

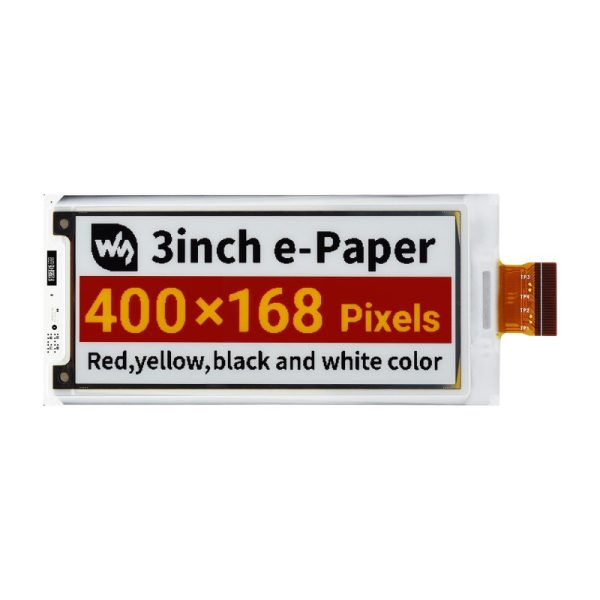

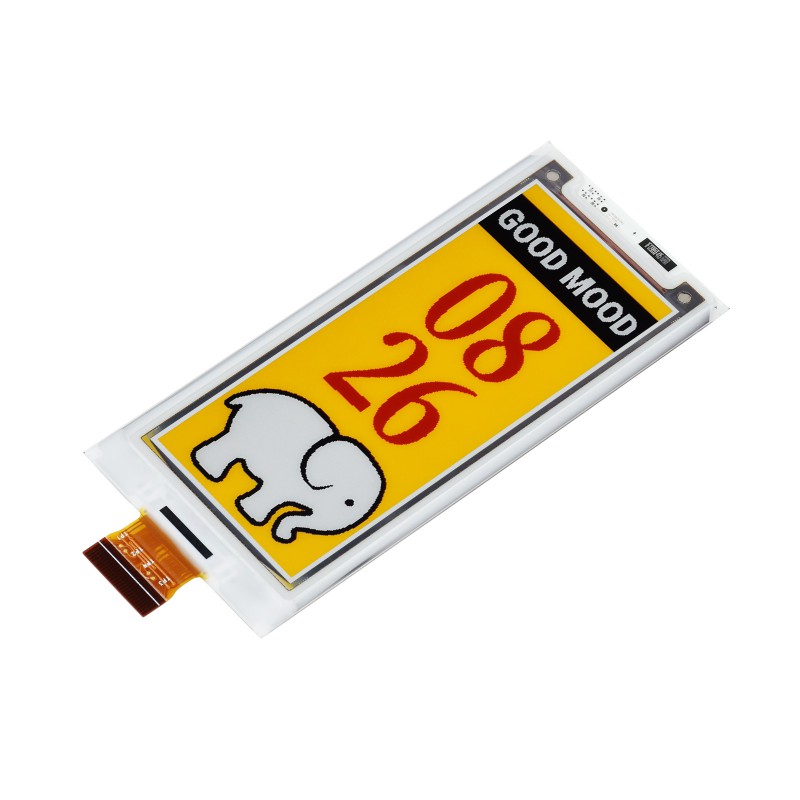

Waveshare 3″ štvorfarebný e-Paper displej bez PCB dosky je samostatný e-Ink panel s rozlíšením 400 × 168 px, ktorý zobrazuje obsah v štyroch farbách – červená, žltá, čierna a biela. Je vhodný na zobrazovanie textu, ikon, jednoduchých grafických prvkov, štítkov alebo stavových informácií.

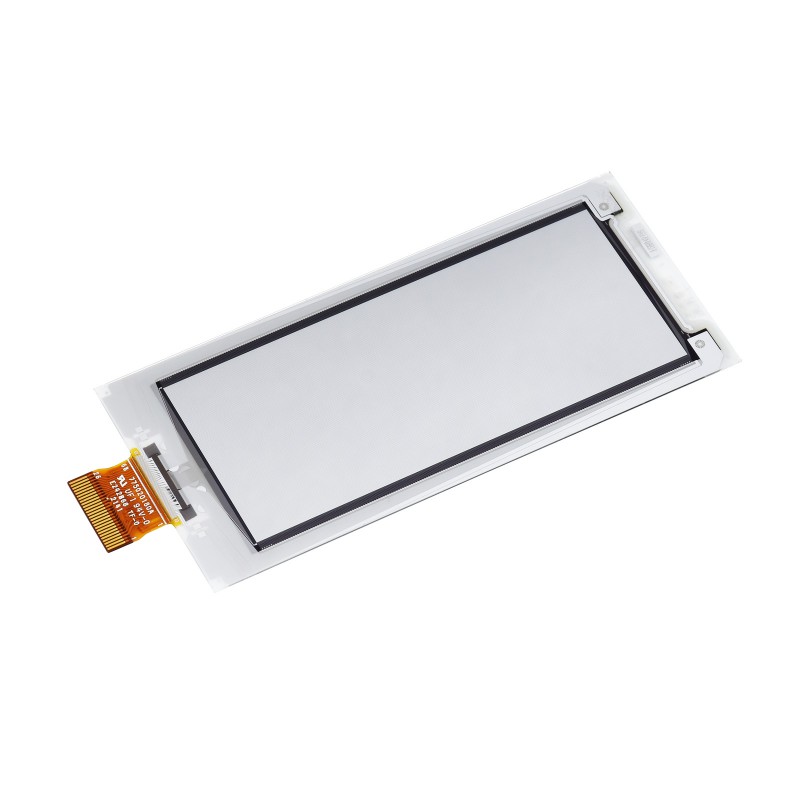

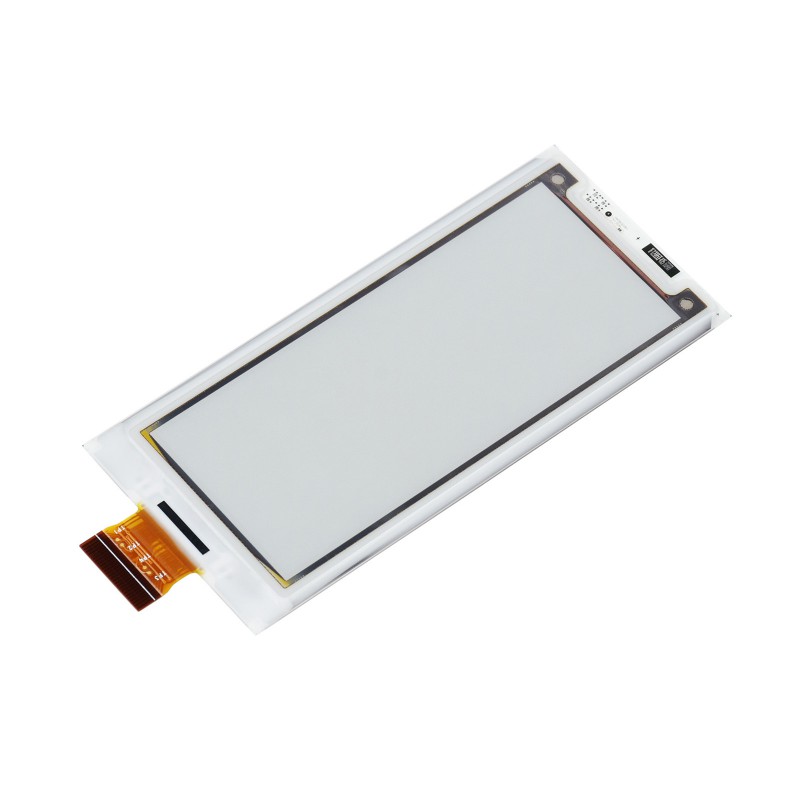

Ide o raw displejový panel bez riadiacej PCB dosky. Na používanie je potrebná kompatibilná riadiaca doska pre e-Paper displeje.
E-Paper technológia nevyužíva podsvietenie, obraz je dobre čitateľný pri okolitom svetle. Displej si dokáže ponechať posledne zobrazený obsah aj po odpojení napájania, pričom energia je potrebná hlavne pri obnove obrazu.
Hlavné vlastnosti
- 3″ e-Paper displej – vhodný pre štítky, cenovky a informačné aplikácie
- Rozlíšenie 400 × 168 px – vhodné na text, ikony a jednoduchú grafiku
- Štvorfarebné zobrazenie – červená, žltá, čierna a biela farba
- Raw panel bez PCB dosky – vyžaduje externý e-Paper driver
- SPI rozhranie – podpora 3-vodičového a 4-vodičového SPI pripojenia
- Nízka spotreba energie – energia je potrebná hlavne pri obnove obrazu
- Bez podsvietenia – obraz je čitateľný pri okolitom svetle
- Široký pozorovací uhol – viac ako 170°
- Paper-like efekt – vzhľad podobný potlačenému papieru
Technické špecifikácie
| Uhlopriečka | 3″ |
| Rozlíšenie | 400 × 168 px |
| Farby displeja | červená / žltá / čierna / biela |
| Stupne šedej | 2 |
| Komunikačné rozhranie | SPI |
| Typ SPI | 3-vodičové SPI / 4-vodičové SPI |
| Prevádzkové napätie displeja | 3,3 V |
| Veľkosť zobrazovacej plochy | 70,4 × 29,568 mm |
| Rozmery panelu | 86,4 × 39,2 × 0,85 mm |
| Rozstup bodov | 0,176 × 0,176 mm |
| Čas úplného obnovenia | cca 12 s |
| Spotreba pri obnove | typ. < 60 mW |
| Pohotovostný prúd | < 0,01 µA |
| Pozorovací uhol | > 170° |
Kompatibilné riadiace dosky
- Waveshare e-Paper Driver HAT
- Waveshare e-Paper Shield
- Waveshare e-Paper ESP8266 Driver Board
- Waveshare e-Paper ESP32 Driver Board
Použitie
- elektronické cenovky a regálové štítky
- informačné a stavové displeje
- označenie zariadení alebo majetku
- konferenčné menovky a identifikačné štítky
- zvýraznenie údajov pomocou červenej a žltej farby
- IoT a nízkoenergetické aplikácie
- projekty s externou e-Paper riadiacou doskou
Viac informácií o zapojení, dokumentácii a ukážkových kódoch nájdete na stránke výrobcu: Waveshare 3inch e-Paper Module (G) Wiki
