Popis

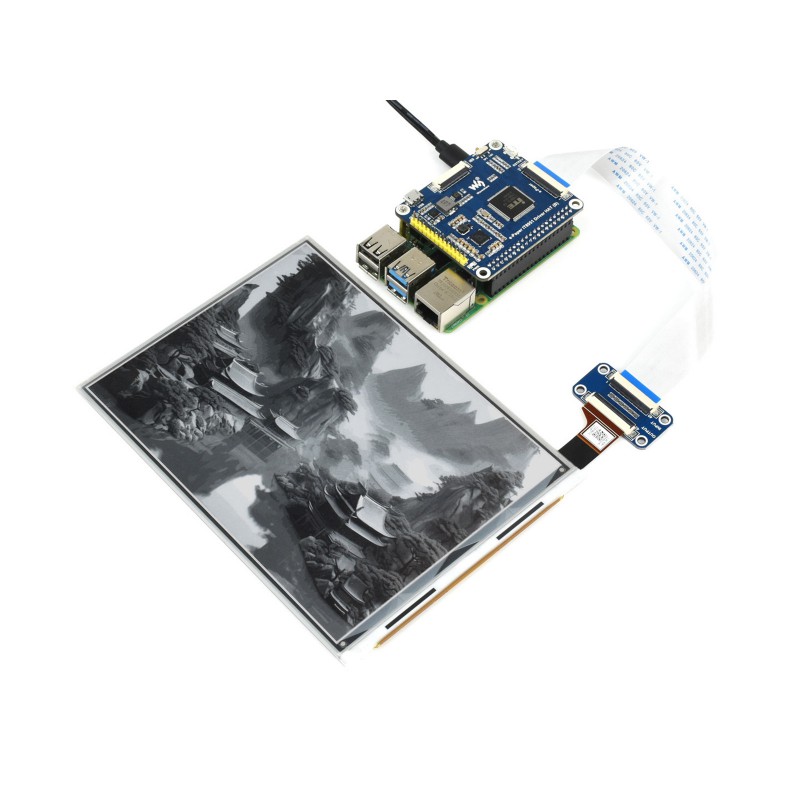

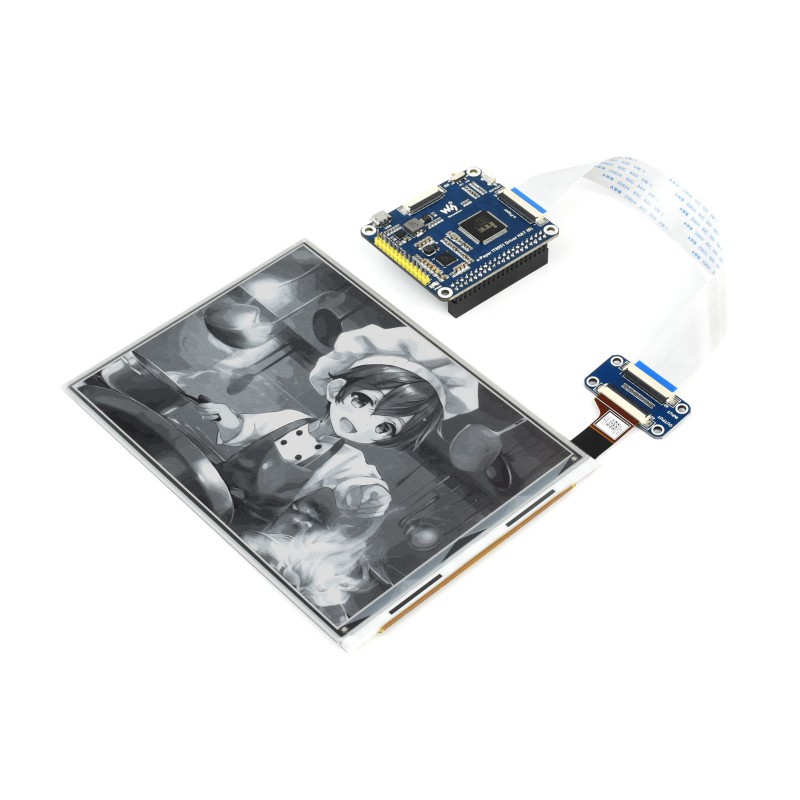

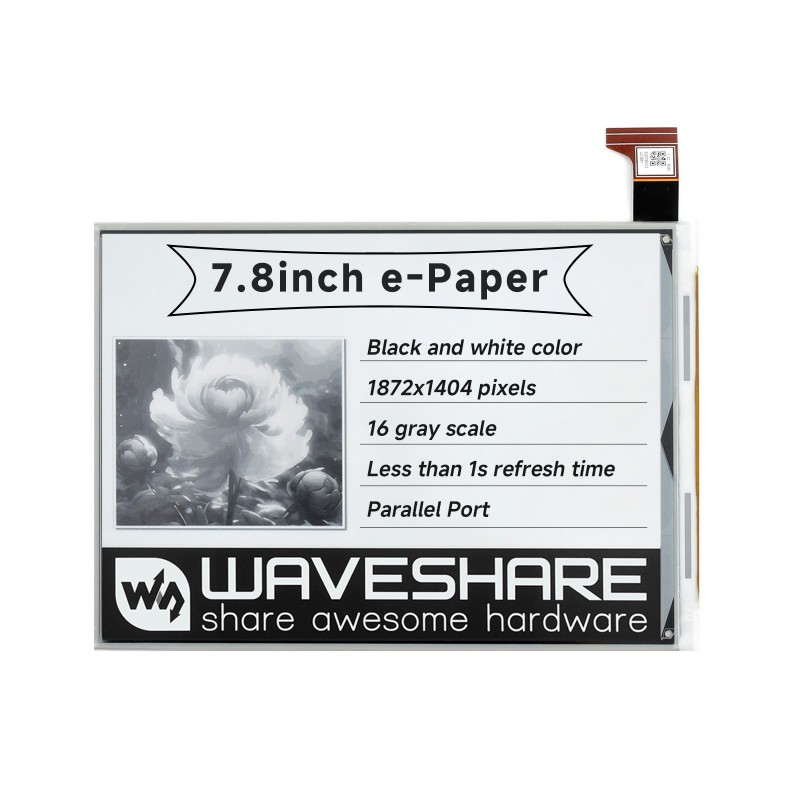

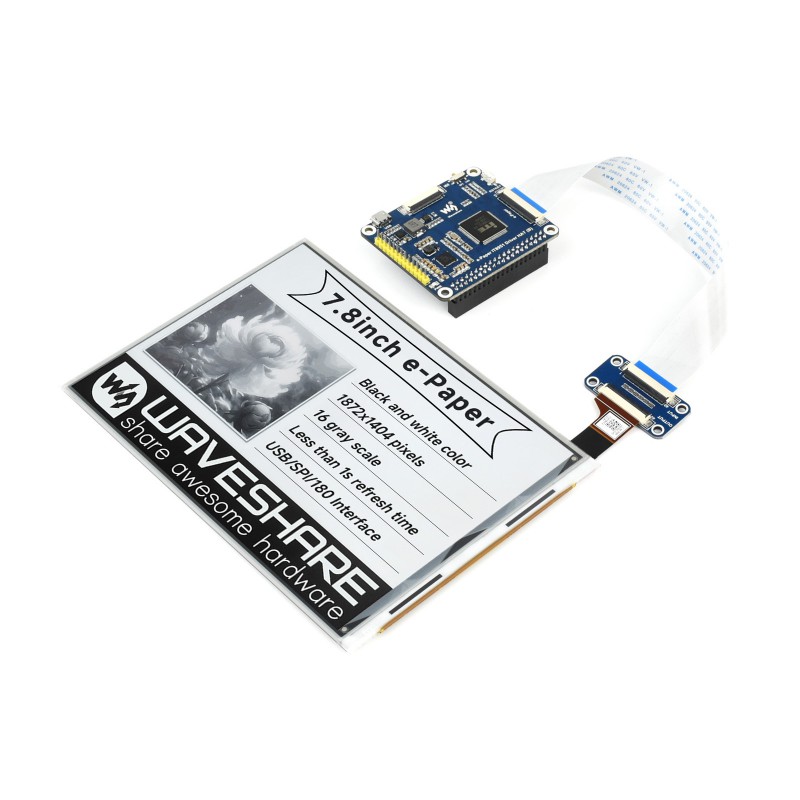

Waveshare 7,8″ e-Paper HAT je čiernobiely elektronický papier s vysokým rozlíšením 1872 × 1404 px a podporou až 16 úrovní sivej. Súčasťou riešenia je riadiaca doska s čipom IT8951, ktorá umožňuje jednoduchšie ovládanie displeja cez rozhrania USB, SPI alebo I80.
Displej využíva technológiu e-Paper bez podsvietenia, vďaka čomu poskytuje obraz podobný klasickému papieru a má veľmi nízku spotrebu energie. Posledný zobrazený obsah zostáva na displeji aj bez trvalého napájania. Modul podporuje aj čiastočné obnovenie obrazu a je vhodný napríklad pre informačné panely, čítačky, dashboardy, priemyselné zariadenia alebo projekty s Raspberry Pi.
Hlavné vlastnosti
- 7,8″ čiernobiely e-Paper displej s vysokým rozlíšením
- až 16 úrovní sivej (1 až 4 bit)
- integrovaný radič IT8951
- podpora úplného aj čiastočného obnovenia obrazu
- rozhrania USB, SPI a I80
- štandardný 40-pin GPIO konektor pre Raspberry Pi
- bez podsvietenia – obraz využíva okolité svetlo
- zachovanie posledného obrazu aj bez napájania
- nízka spotreba energie
- široký pozorovací uhol viac ako 170°
- dostupné ukážkové programy pre Raspberry Pi a STM32
Technické špecifikácie
| Typ displeja | e-Paper / E-Ink |
| Uhlopriečka | 7,8″ |
| Rozlíšenie | 1872 × 1404 px |
| Farby | čierna, biela |
| Odtiene sivej | 2 až 16 (1 až 4 bit) |
| Radič | IT8951 |
| Rozhranie | USB / SPI / I80 |
| Napájanie | 5 V |
| Čas úplného obnovenia | približne 450 ms |
| Čiastočné obnovenie | podporované |
| Typická spotreba pri obnovení | 1,2 W |
| Typická spotreba v pohotovostnom režime | 0,1 W |
| Pozorovací uhol | > 170° |
| Aktívna zobrazovacia plocha | 158,184 × 118,638 mm |
| Rozstup pixelov | 0,0845 × 0,0845 mm |
| Rozmery e-Paper panela | 173,8 × 127,6 × 0,78 mm |
| Prevádzková teplota | 0 až 50 °C |
Možnosti pripojenia
Riadiaca doska IT8951 ponúka viacero spôsobov komunikácie. Pre Raspberry Pi je možné využiť 40-pin GPIO konektor a SPI. K dispozícii je tiež USB a rýchle paralelné rozhranie I80, ktoré je vhodné napríklad pre výkonnejšie mikrokontrolérové platformy.
Možnosti použitia
Displej je vhodný pre informačné panely, elektronické čítačky, kalendáre, dashboardy, zobrazovanie grafov a údajov, priemyselné prístroje alebo ďalšie aplikácie, pri ktorých sa obsah nemení nepretržite a výhodou je výborná čitateľnosť a nízka spotreba energie.
Dôležité upozornenie
e-Paper panel a jeho flexibilný FPC kábel sú citlivé na mechanické poškodenie. Všetky káble odporúčame zapojiť ešte pred pripojením napájania. Zariadenie nepodporuje pripájanie a odpájanie displeja počas prevádzky (hot-plug).
Obsah balenia
- 1× 7,8″ e-Paper displej

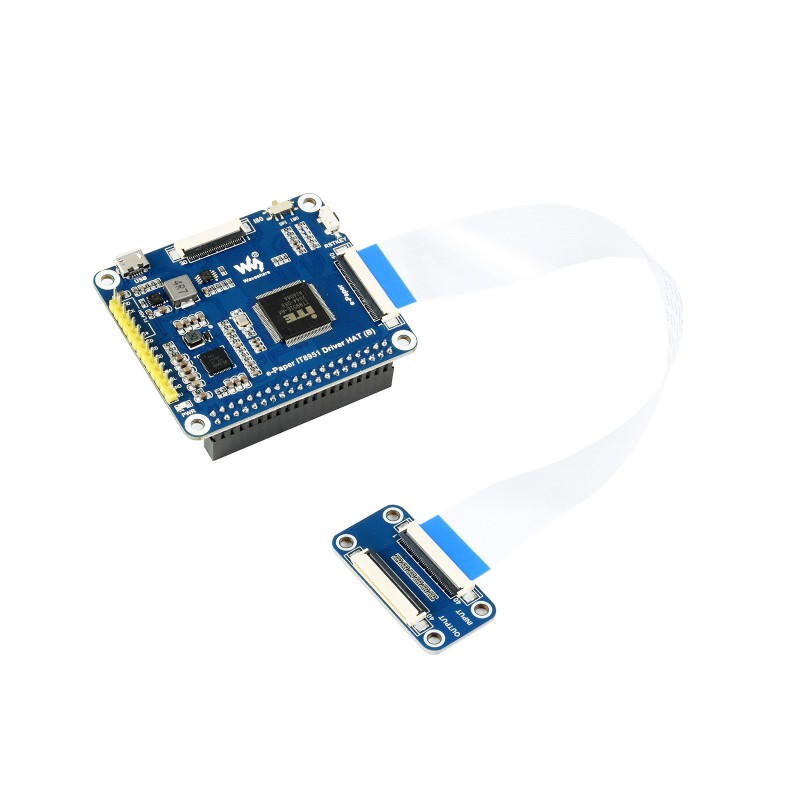

- 1× e-Paper IT8951 Driver HAT (B)
- 1× adaptér pre 7,8″ e-Paper
- 1× 40-pin FFC kábel
- 1× USB Type-A → micro USB kábel
- 1× PH2.0 8-pin kábel, 20 cm
- 1× sada skrutiek pre Raspberry Pi (2 ks)
Postupy zapojenia pre Raspberry Pi a STM32, ukážkové programy, schémy, datasheety a programovacie príručky nájdete na Waveshare Wiki – 7.8inch e-Paper HAT.
