Popis

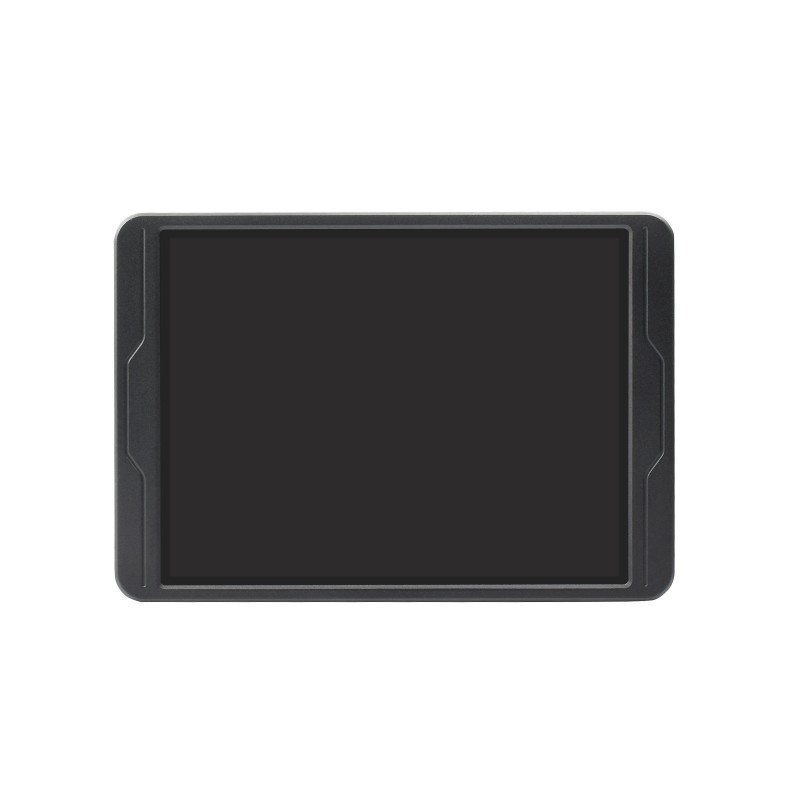

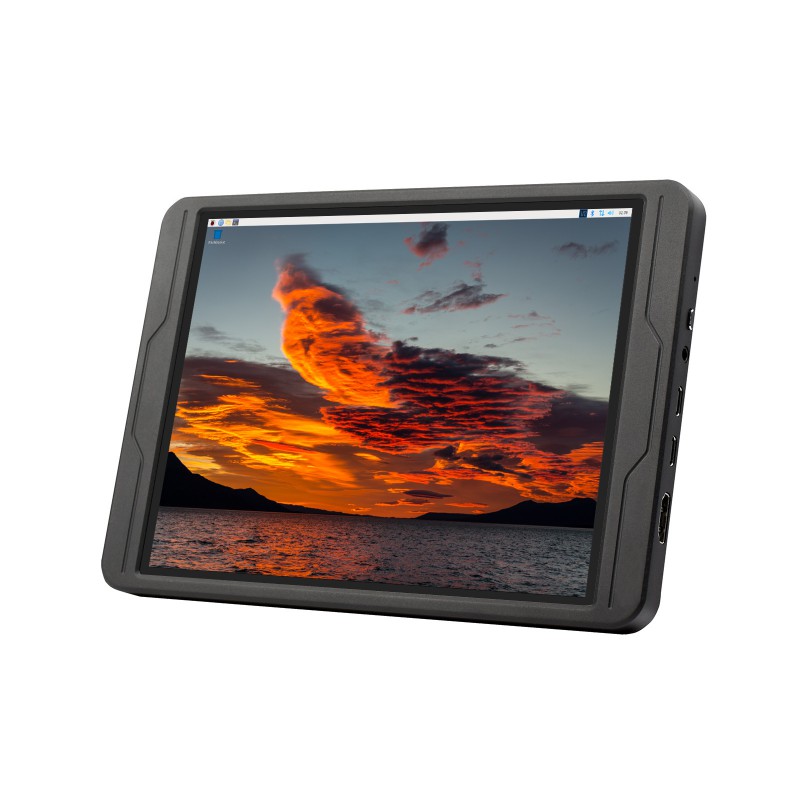

Waveshare 8inch 1536×2048 LCD je kompaktný 8″ dotykový displej s IPS panelom a vysokým rozlíšením 1536 × 2048 px. Obraz sa prenáša cez HDMI a kapacitná dotyková vrstva komunikuje prostredníctvom USB-C.
Displej je vhodný pre Raspberry Pi, Jetson Nano, mini PC a ďalšie zariadenia s HDMI výstupom. Tvrdené sklo s technológiou optical bonding zlepšuje čitateľnosť a zároveň chráni dotykový panel.
Hlavné vlastnosti
- 10-bodové kapacitné dotykové ovládanie
- IPS panel so širokým pozorovacím uhlom 178°
- tvrdené sklo s tvrdosťou až 6H a optical bonding
- HDMI obrazový vstup a USB-C rozhranie pre dotyk

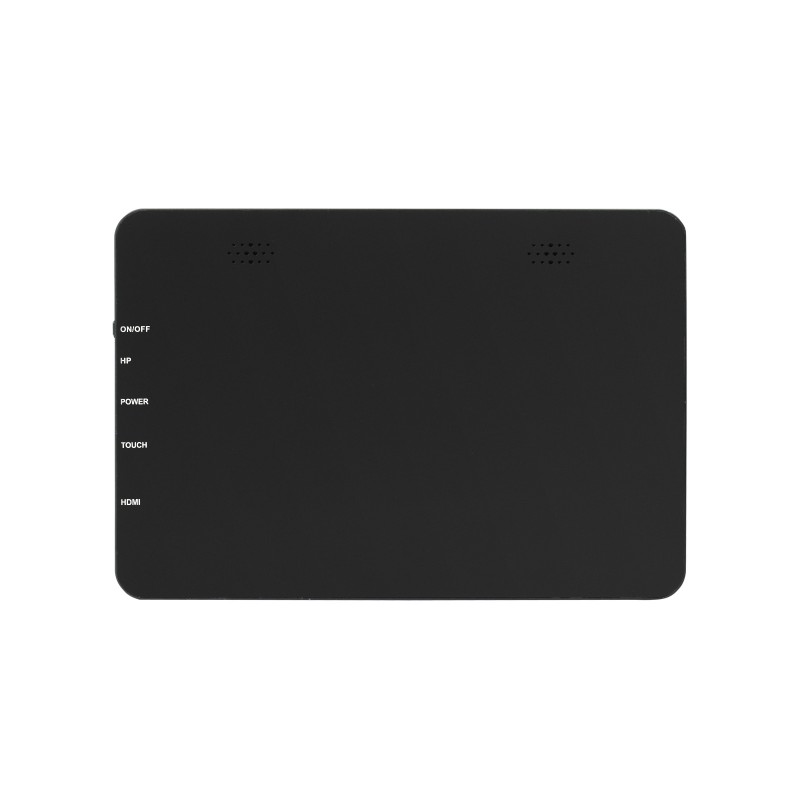

- integrovaný stereo reproduktor a 3,5 mm audio výstup
- odolné kovové vyhotovenie
Technické špecifikácie
| Uhlopriečka | 8″ |
| Typ panela | IPS |
| Rozlíšenie | 1536 × 2048 px |
| Orientácia | na výšku, softvérovo je možné nastaviť orientáciu na šírku |
| Pozorovací uhol | 178° |
| Jas | 470 cd/m² |
| Kontrast | 1000:1 |
| Dotyk | kapacitný, až 10 bodov |
| Povrch | tvrdené sklo 6H, optical bonding |
| Video vstup | HDMI |
| Dotykové rozhranie | USB-C |
| Audio | integrovaný stereo reproduktor, 3,5 mm jack |
| Napájanie | 5 V / 3 A cez USB-C |
| Spotreba | cca 4 W |
| Hmotnosť | cca 311 g |
Kompatibilita

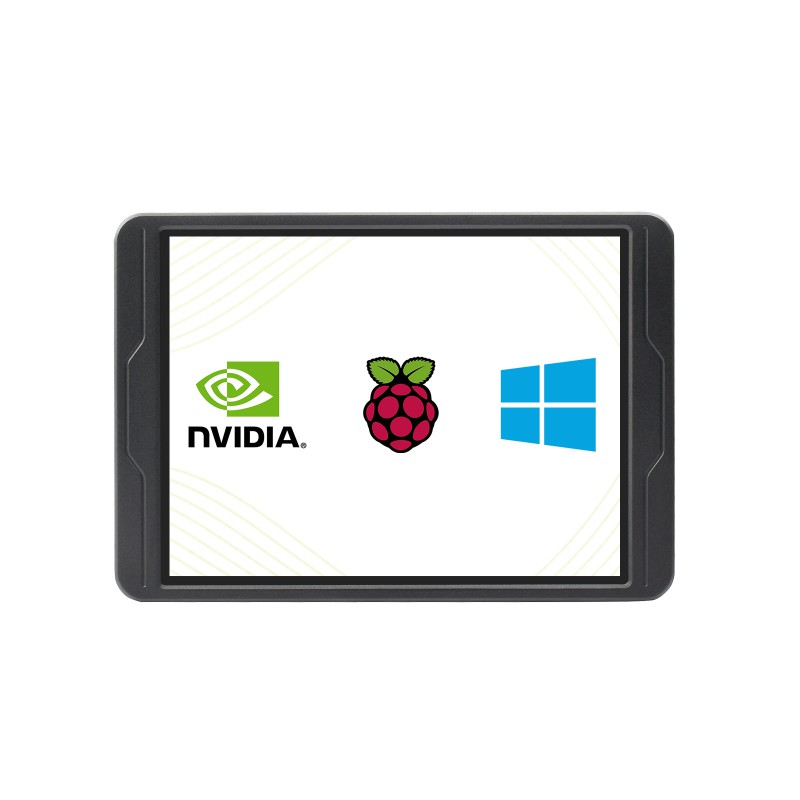

Displej podporuje Raspberry Pi OS, Ubuntu, Kali, Windows a zariadenia NVIDIA Jetson. Pri Raspberry Pi OS a Windows je podporované až 10-bodové dotykové ovládanie, pričom pri niektorých Linux distribúciách môže byť dotyk obmedzený na jeden bod.
Rozhrania a ovládanie

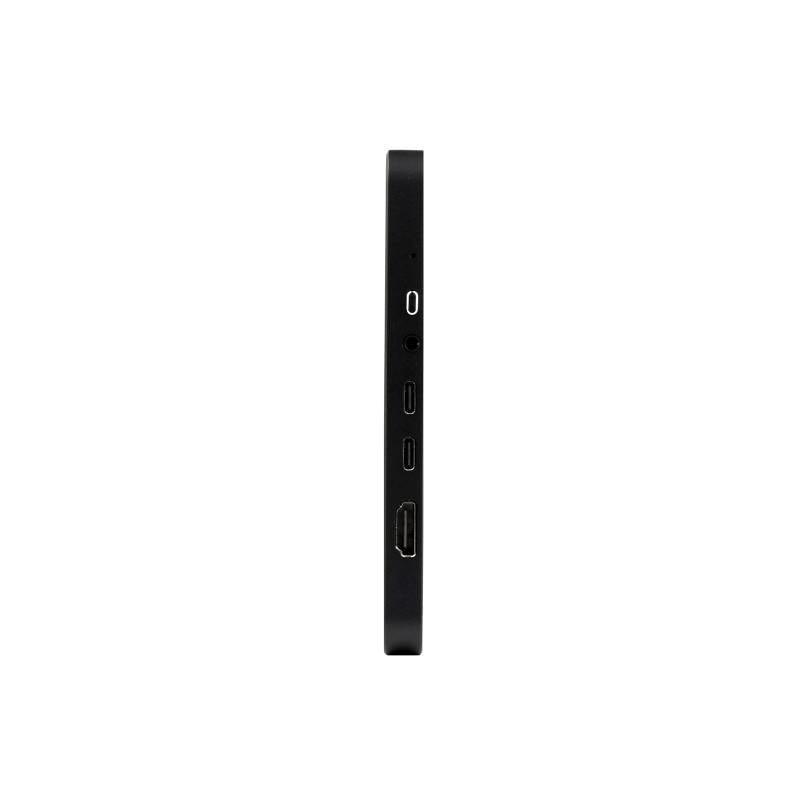

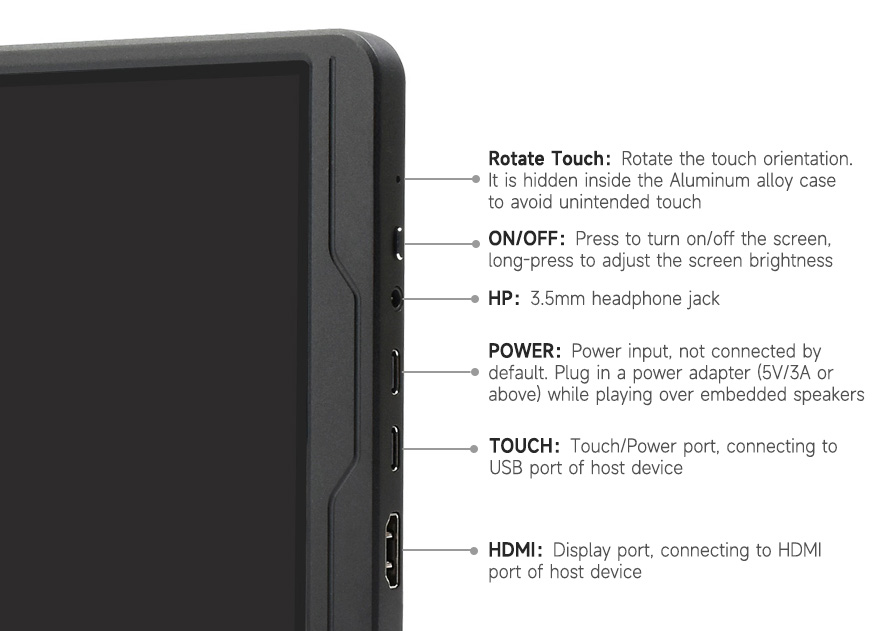

Na bočnej strane displeja sa nachádza HDMI vstup, USB-C port pre dotykové ovládanie a napájanie, samostatný napájací USB-C port, 3,5 mm audio výstup a tlačidlo ON/OFF. Dlhým podržaním tlačidla ON/OFF je možné upraviť jas displeja. K dispozícii je aj zapustené tlačidlo na otočenie orientácie dotyku.
Obsah balenia
- 1× 8″ 1536 × 2048 LCD displej
- 1× trojuholníkový stojan
- 1× HDMI plochý kábel, cca 1 m
- 1× USB-A na USB-C kábel, cca 1 m
- 1× HDMI na Micro HDMI kábel, cca 1 m
- 1× 5 V / 3 A USB-C napájací adaptér s EU koncovkou
Dokumentácia
Návody na zapojenie, konfiguráciu a používanie nájdete na: Waveshare 8inch 1536×2048 LCD Wiki.
