Popis

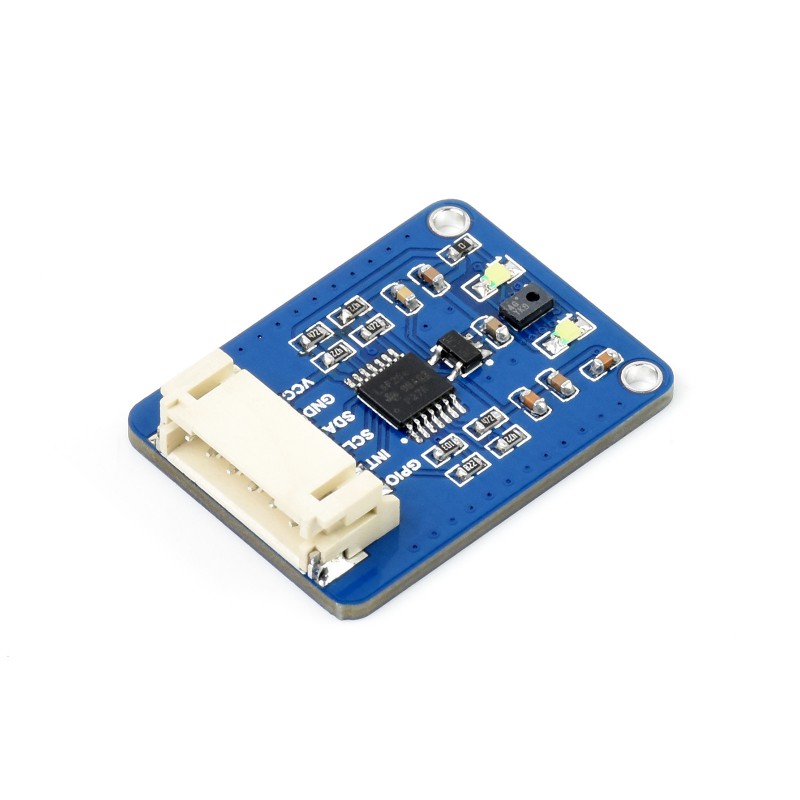

Waveshare AS7341 spektrálny farebný senzor je modul určený na meranie zložiek viditeľného svetla a presnejšiu identifikáciu farieb. Využíva čip AS7341, ktorý obsahuje viacero spektrálnych kanálov a umožňuje detailnejšie snímanie svetla než bežné RGB senzory.
Senzor integruje 8 kanálov viditeľného spektra, 1 kanál blízkeho infračerveného svetla (NIR) a 1 kanál bez filtra. Vďaka tomu je vhodný na spektrálnu analýzu, porovnávanie farieb, rozpoznávanie materiálov podľa odrazeného svetla alebo meranie svetelných podmienok.
Modul komunikuje cez I2C rozhranie a je kompatibilný s vývojovými doskami ako Raspberry Pi, Arduino, STM32 a ďalšími platformami. Na doske sa nachádza prevodník logických úrovní, vďaka čomu je možné modul používať s 3,3 V aj 5 V systémami.
Na module sú osadené aj 2 prisvetľovacie LED diódy, ktoré môžu slúžiť ako pomocné osvetlenie pri meraní v slabších svetelných podmienkach. Senzor podporuje aj detekciu blikania okolitého svetla a obsahuje interrupt výstup pre sledovanie stavu merania.
Hlavné vlastnosti
- Spektrálny senzor AS7341 – presnejšie meranie zložiek viditeľného svetla
- 8 kanálov viditeľného spektra – detailnejšie snímanie farieb
- NIR kanál – meranie blízkeho infračerveného svetla
- Kanál bez filtra – doplnkové meranie celkovej intenzity svetla
- 6 nezávislých 16-bit ADC prevodníkov – efektívne spracovanie meraných údajov
- I2C rozhranie – jednoduché pripojenie pomocou SDA a SCL
- Detekcia blikania svetla – vyhradený kanál na sledovanie flicker efektu
- 2 prisvetľovacie LED diódy – pomocné osvetlenie pri meraní
- Interrupt výstup – signalizácia stavu alebo prahových hodnôt
- GPIO pin – univerzálny vstup/výstup dostupný na module
- Kompatibilita s 3,3 V / 5 V logikou – vhodné pre rôzne vývojové dosky
Technické špecifikácie
| Senzor | AS7341 |
| Komunikačné rozhranie | I2C |
| Napájacie / logické napätie | 3,3 V / 5 V |
| Spektrálne kanály | 8× viditeľné spektrum, 1× NIR, 1× bez filtra |
| ADC prevodníky | 6× nezávislý 16-bit ADC |
| Prisvetlenie | 2× LED dióda |
| Výstupy / piny | INT, GPIO |
Popis pinov
| VCC | Napájanie 3,3 V / 5 V |
| GND | Zem |
| SDA | I2C dátová linka |
| SCL | I2C hodinová linka |
| INT | Interrupt výstup |
| GPIO | Univerzálny vstup/výstup |

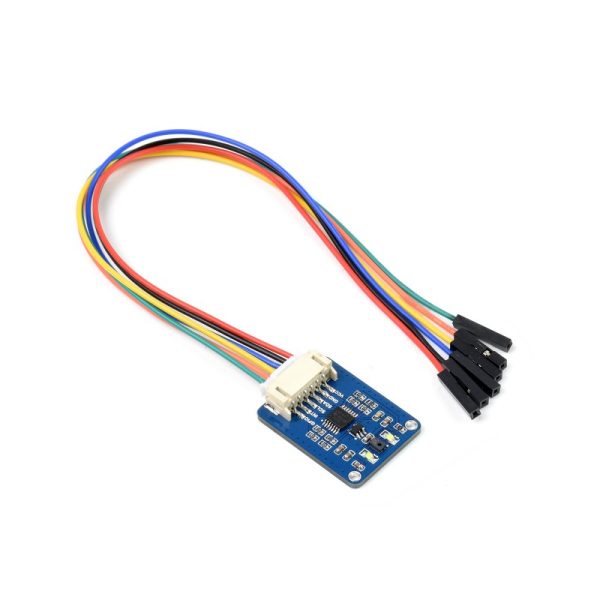

Obsah balenia
- 1× Waveshare AS7341 Spectral Color Sensor
- 1× PH2.0 6-pin kábel
Použitie
- spektrálna analýza viditeľného svetla
- presnejšie meranie a porovnávanie farieb
- rozpoznávanie materiálov podľa odrazeného svetla
- meranie okolitého osvetlenia
- detekcia blikania svetelných zdrojov
- projekty s Arduino, Raspberry Pi alebo STM32
- automatizačné, meracie a výskumné aplikácie
Viac informácií o zapojení, dokumentácii a ukážkových kódoch nájdete na stránke výrobcu: Waveshare AS7341 Spectral Color Sensor Wiki
