Waveshare BME280 environmentálny senzor teploty, vlhkosti a tlaku

13.25€ (bez DPH 10.77€ )

BME280 senzor teploty, vlhkosti a tlaku s I²C/SPI, 3,3/5 V

5 na sklade

Skladom 5 ks

Pridať medzi obľúbené
Katalógové číslo: 15231 Kategórie: , Značka:

Popis

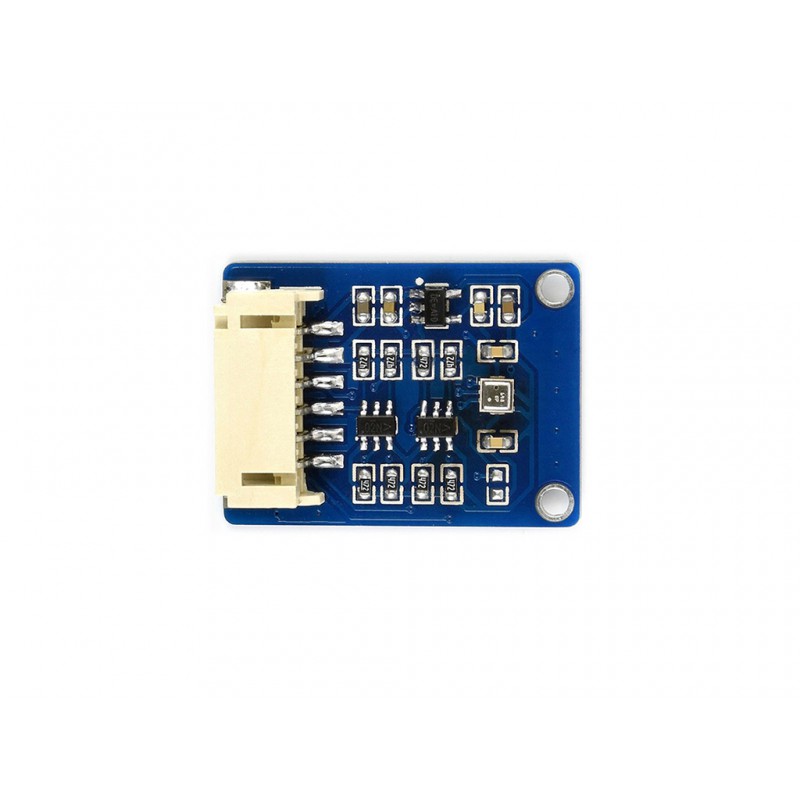

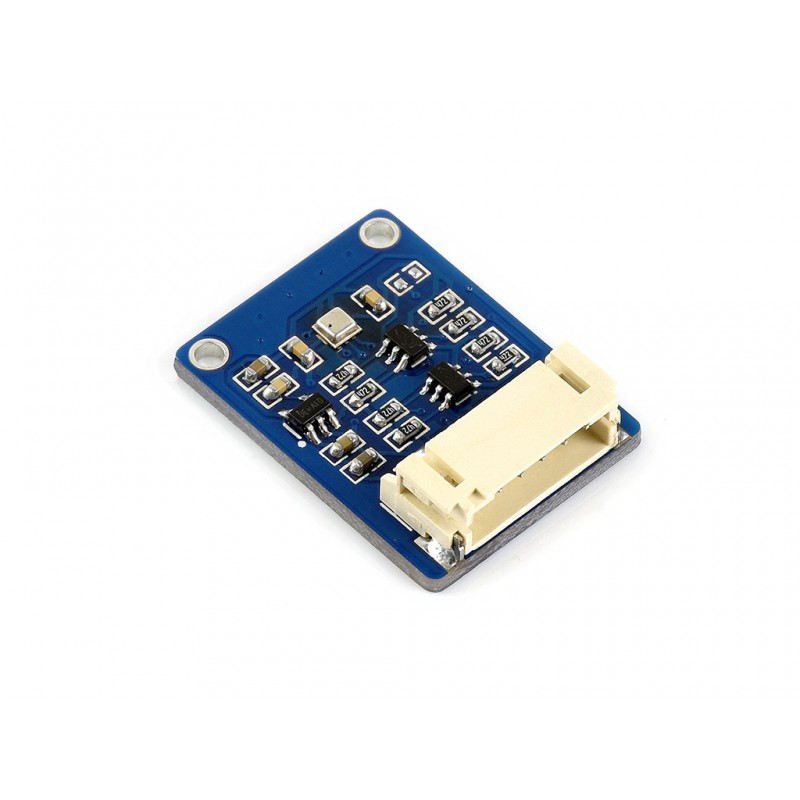

Waveshare BME280 Environmental Sensor je kompaktný environmentálny modul určený na meranie teploty, relatívnej vlhkosti a atmosférického tlaku. Používa senzor BME280 a podporuje komunikáciu cez I²C aj SPI.

Vďaka integrovanému prevodníku logických úrovní je modul kompatibilný s napájaním 3,3 V aj 5 V, takže ho možno jednoducho použiť s platformami Arduino, Raspberry Pi, STM32 a ďalšími mikrokontrolérmi.

Hlavné vlastnosti

  • meranie teploty, vlhkosti a atmosférického tlaku v jednom module,
  • podpora I²C aj SPI komunikácie,
  • kompatibilita s 3,3 V aj 5 V systémami,
  • nastaviteľná I²C adresa 0x76 alebo 0x77,
  • nízka spotreba vhodná pre IoT a batériové aplikácie,
  • vývojové príklady pre Raspberry Pi, Arduino a STM32.

Technické parametre

Senzor BME280
Merané veličiny teplota, relatívna vlhkosť, atmosférický tlak
Napájacie napätie 3,3 V / 5 V
Rozhranie I²C / SPI
I²C adresa 0x77 predvolene / 0x76 pri ADDR = LOW
Rozsah teploty -40 až +85 °C
Rozlíšenie teploty 0,01 °C
Presnosť teploty ±1 °C
Rozsah vlhkosti 0 – 100 % RH
Rozlíšenie vlhkosti 0,008 % RH
Presnosť vlhkosti ±3 % RH
Rozsah tlaku 300 – 1100 hPa
Rozlíšenie tlaku 0,18 Pa
Presnosť tlaku ±1 hPa
Spotreba < 0,1 mA pri 1 Hz meraní teploty, vlhkosti a tlaku
Rozmery 27 × 20 mm
Montážny otvor Ø 2,0 mm

I²C a SPI komunikácia

Predvolene je možné senzor používať cez I²C. Pin ADDR umožňuje nastaviť I²C adresu – pri logickej úrovni HIGH je adresa 0x77, pri LOW 0x76.

Modul podporuje aj SPI. Piny SDA/MOSI, SCL/SCK, ADDR/MISO a CS potom slúžia ako príslušné signály SPI rozhrania.

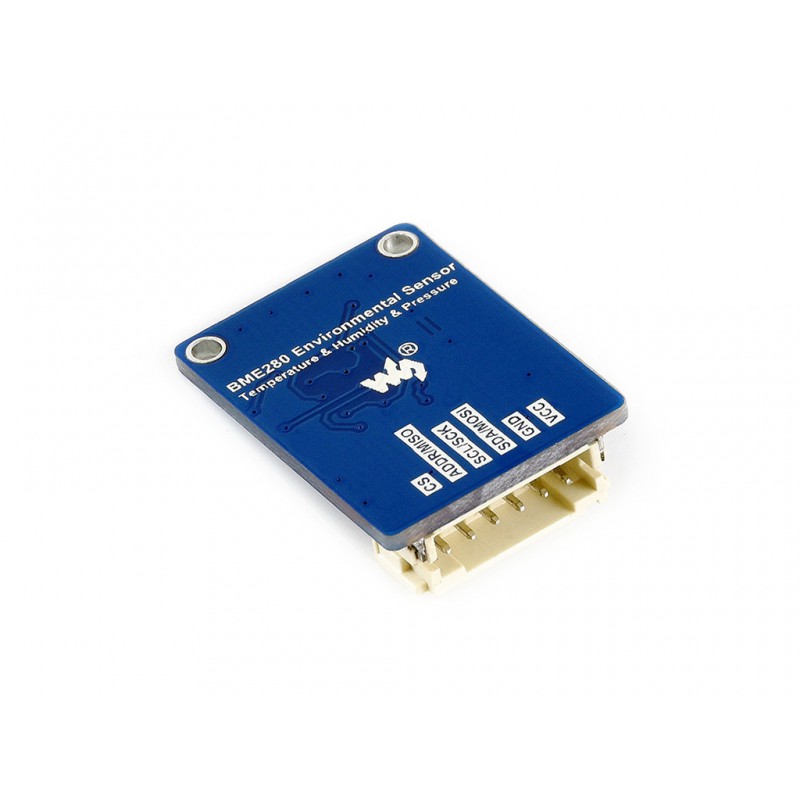

Pinout

Pin I²C SPI
VCC 3,3 V / 5 V napájanie
GND zem
SDA / MOSI I²C dáta MOSI
SCL / SCK I²C hodiny SCK
ADDR / MISO výber I²C adresy 0x76 / 0x77 MISO
CS nepoužíva sa Chip Select, aktívny v LOW

Možnosti využitia

  • domáce a školské meteostanice,
  • monitorovanie prostredia,
  • IoT a smart home projekty,
  • meranie atmosférického tlaku a odhad nadmorskej výšky,
  • monitorovanie teploty a vlhkosti v interiéri,
  • automatizácia, HVAC a vetracie systémy,
  • záznam environmentálnych údajov

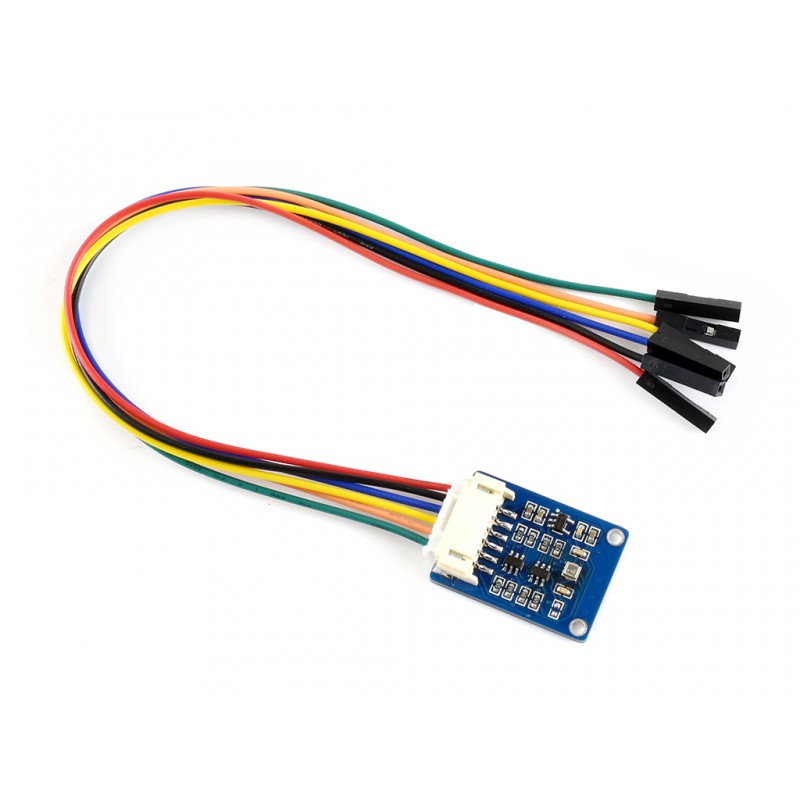

Obsah balenia

  • 1× Waveshare BME280 Environmental Sensor,
  • 1× PH2.0 6-pin kábel, dĺžka približne 20 cm.

Dokumentácia

Zapojenie, príklady pre Raspberry Pi, Arduino a STM32 a ďalšie informácie nájdete na Wiki – BME280 Environmental Sensor.

Ďalšie informácie

Hmotnosť 8 g

Časté otázky

Aký je rozdiel medzi BME280 a BMP280?

BME280 meria teplotu, relatívnu vlhkosť a atmosférický tlak, zatiaľ čo BMP280 meria iba teplotu a atmosférický tlak. Ak vo svojom projekte nepotrebujete merať vlhkosť, vhodnou alternatívou môže byť BMP280.

Je senzor kompatibilný s Arduino, ESP32 alebo Raspberry Pi?

Áno. Modul je možné používať s platformami Arduino, ESP32, Raspberry Pi, STM32 a ďalšími mikrokontrolérmi, ktoré podporujú I²C alebo SPI komunikáciu. Modul je kompatibilný s 3,3 V aj 5 V systémami.

Aká je I²C adresa senzora?

Predvolená I²C adresa modulu je 0x77. Pripojením pinu ADDR k GND je možné adresu zmeniť na 0x76.

Môžem pripojiť dva BME280 senzory na jednu I²C zbernicu?

Áno. Jeden modul môžete nastaviť na adresu 0x77 a druhý na 0x76, takže môžu pracovať súčasne na jednej I²C zbernici.

Podporuje modul aj SPI komunikáciu?

Áno. Okrem I²C rozhrania podporuje modul aj SPI komunikáciu. Pri SPI sa používajú príslušné piny pre MOSI, MISO, SCK a CS.

Dokáže BME280 merať nadmorskú výšku?

Senzor nemeria nadmorskú výšku priamo. Je však možné ju vypočítať z nameraného atmosférického tlaku. Presnosť absolútnej nadmorskej výšky závisí od aktuálneho tlaku prepočítaného na hladinu mora, preto je senzor vhodný najmä na sledovanie relatívnych zmien výšky.

Je možné senzor napájať z 5 V?

Áno. Tento Waveshare modul podporuje napájanie 3,3 V aj 5 V.

Prečo sa senzor cez I²C nezobrazuje?

Odporúčame skontrolovať napájanie, správne zapojenie pinov SDA a SCL a nastavenú I²C adresu. Predvolená adresa je 0x77, prípadne 0x76, ak je pin ADDR pripojený k GND. Na kontrolu komunikácie môžete použiť I²C scanner.

Je BME280 vhodný na meteostanicu?

Áno. Keďže v jednom module dokáže merať teplotu, vlhkosť a atmosférický tlak, je vhodný pre domáce meteostanice, monitorovanie prostredia, IoT projekty aj záznam environmentálnych údajov.

Je senzor vhodný na vonkajšie použitie?

Samotný modul nie je vodotesný ani určený na priame vystavenie dažďu alebo kondenzácii. Pri vonkajšom použití je potrebné ho vhodne chrániť pred vodou a zároveň zabezpečiť prístup okolitého vzduchu k senzoru.
